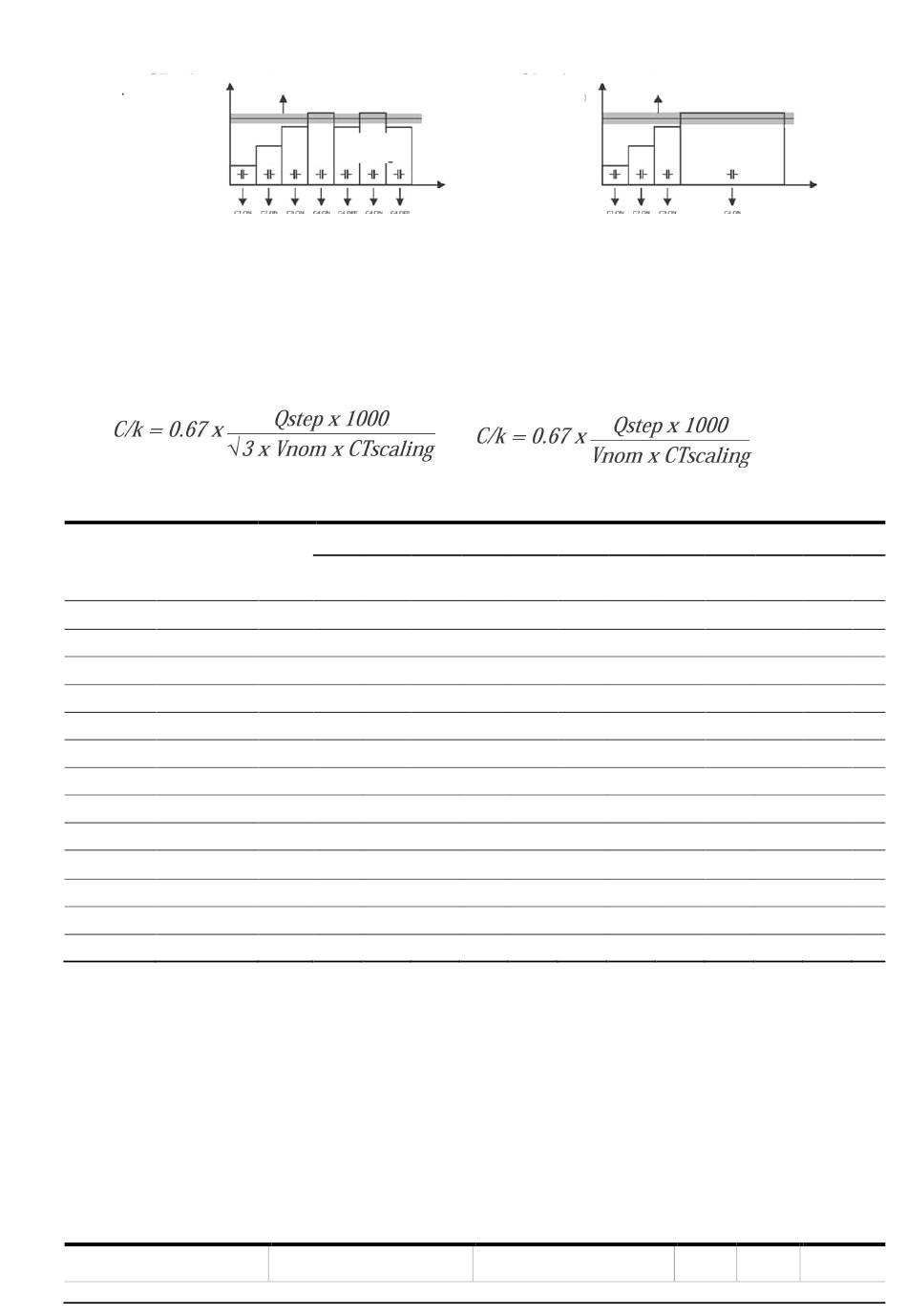

Слишком низкое значение C/k
Q (кВАр)
Целевое
значение
cos φ
Выбор слишком высокого значения C/k приведет к включению ступени конденсатора, величина которой
недостаточна для достижения целевого cos φ.
Рекомендованное значение настройки C/k рассчитывается по приведенной далее формуле или может быть
получено непосредственно из следующей таблицы.
Формула
Трехфазная цепь
Таблица 14: Таблица значений C/k для трехфазной симметричной системы с напряжением 400 В
Коэффициент
трансформации ТТ
10/1 50/5
20/1 100/5
30/1 150/5
40/1 200/5
60/1 300/5
80/1 400/5
100/1 500/5
120/1 600/5
160/1 800/5
200/1 1000/5
300/1 1500/5
400/1 2000/5
600/1 3000/5
Примечание.
В контроллерах RVT12-3P предусмотрено использование двух значений C/k: C/k 1ph и C/k 3ph; в контроллере
RVT6/RVT12 может использоваться только один C/k.
C/k 3ph (или C/k) применяется в установках с одним, двумя или тремя ТТ (трехфазная симметричная цепь);
C/k 1ph применяется в установках с тремя ТТ (трехфазная несимметричная цепь). Предполагается, что в
несимметричной трехфазной цепи используется единое значение C/k 1ph для переключения конденсаторов в
трех отдельных фазах.
