3. Retirez le tournevis.
4. Le câble est correctement connecté.
6.4. Schéma électrique
Le schéma électrique montre la connexion des circuits principaux et des circuits de contrôle.
Modèle de base RVT6/RVT12
STATUS
Approved

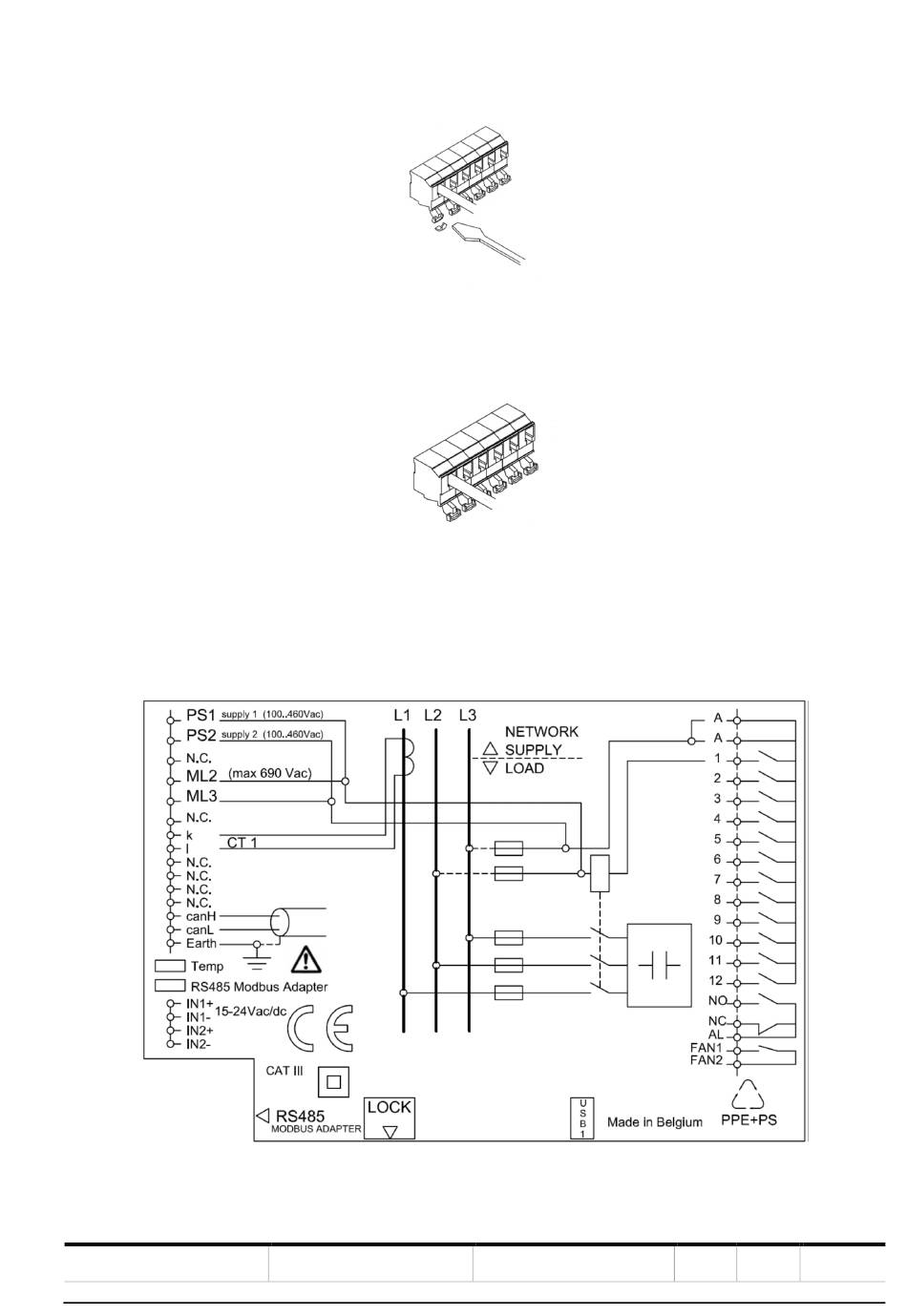

Figure 67: Connexion des câbles
Figure 68: Connexion des câbles
Figure 69: Schéma électrique RVT (modèle de base RVT6/RVT12)
SECURITY LEVEL
Public
RÉG U L AT EU RS D E FAC TE UR D E PU IS S ANC E RV T
DOCUMENT ID
9AKK107045A9645
REV. LANG. PAGE
D fr 92/542
