Rechts auf dem Bildschirm werden unter "Status" sechs Attribute jedes Ausgangs aufgeführt:
"Fest AUS": Dieser Ausgang ist deaktiviert (Werkseinstellung);
"Fest EIN": Dieser Ausgang ist aktiviert (der entsprechende Kondesator ist immer verbunden);
"1PhL1, 1Phl2, 1PhL3": Dieser Ausgang steuert einen Phasen-Nulleiter-Kondensator, der an Phase 1, 2 oder 3 ist.
"3Ph": Dieser Ausgang steuert einen 3-Phasen-Kondensator.
Beim Grundmodell RVT6/RVT12 stehen nur "Fest AUS", "Fest AN" und "Aktiviert" zur Verfügung. Ein Ausgang muss
auf "Aktiviert" gesetzt werden, bevor der Regler einen Kondensator ein- oder ausschaltet.
Einige typische Ausgangseinstellungen für das Drehstrom-Modell RVT12-3P:
Typische Einstellung eins: 12 Stufen mit Einphasenkondensatoren (Phase-N-Leiter) Kondensatoren:

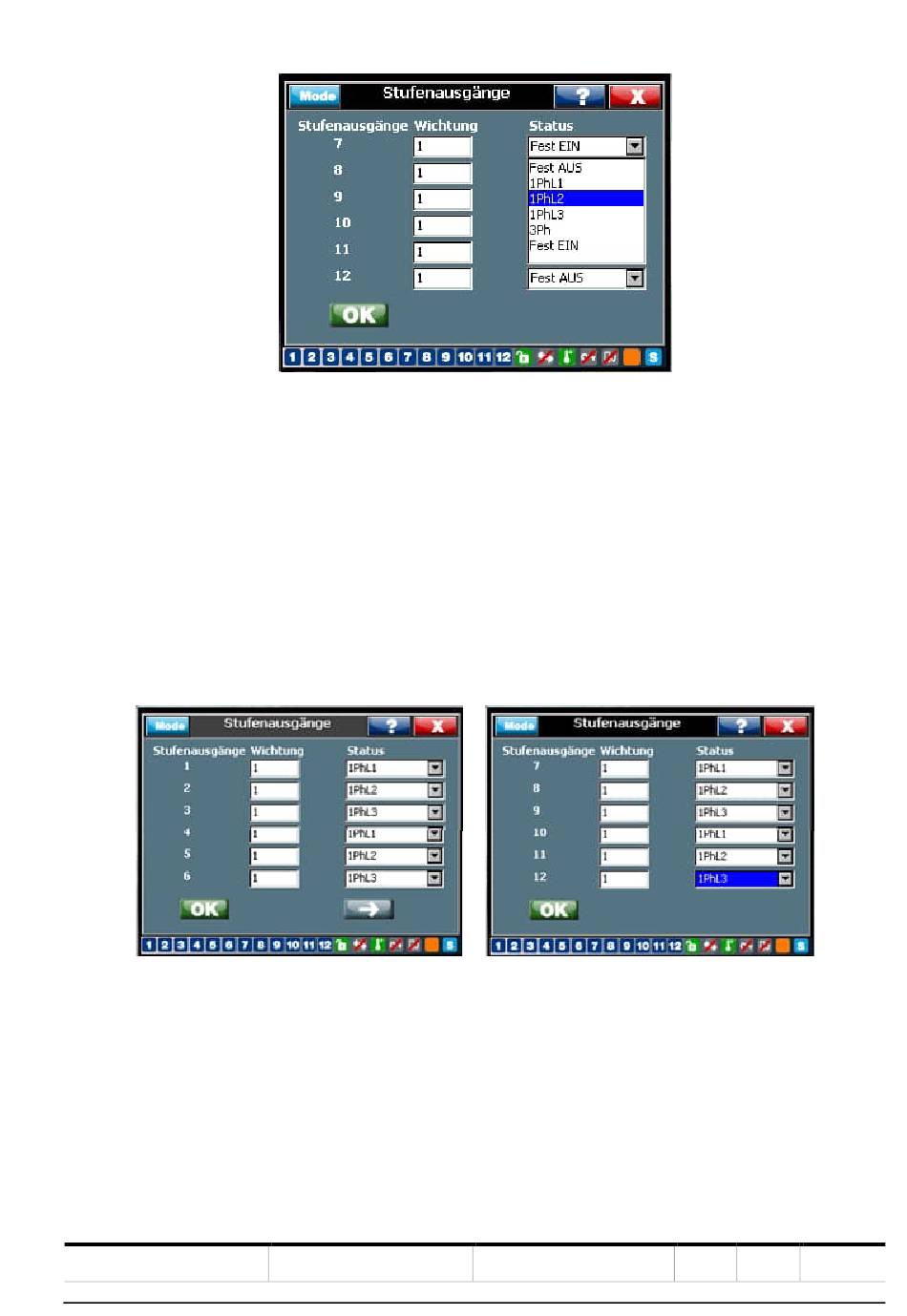

Abbildung 30 Typische Ausgangseinstellungen 12 x 1ph (Drehstrom-Modell RVT12-3P)
Typische Einstellung zwei: 6 Stufen mit Dreiphasenkondensatoren + 6 Stufen mit Einphasenkondensatoren (Phase-
Neutralleiter):
STATUS
Approved
Abbildung 29 RVT Ausgänge 7-12 (Drehstrom-Modell RVT12-3P)
