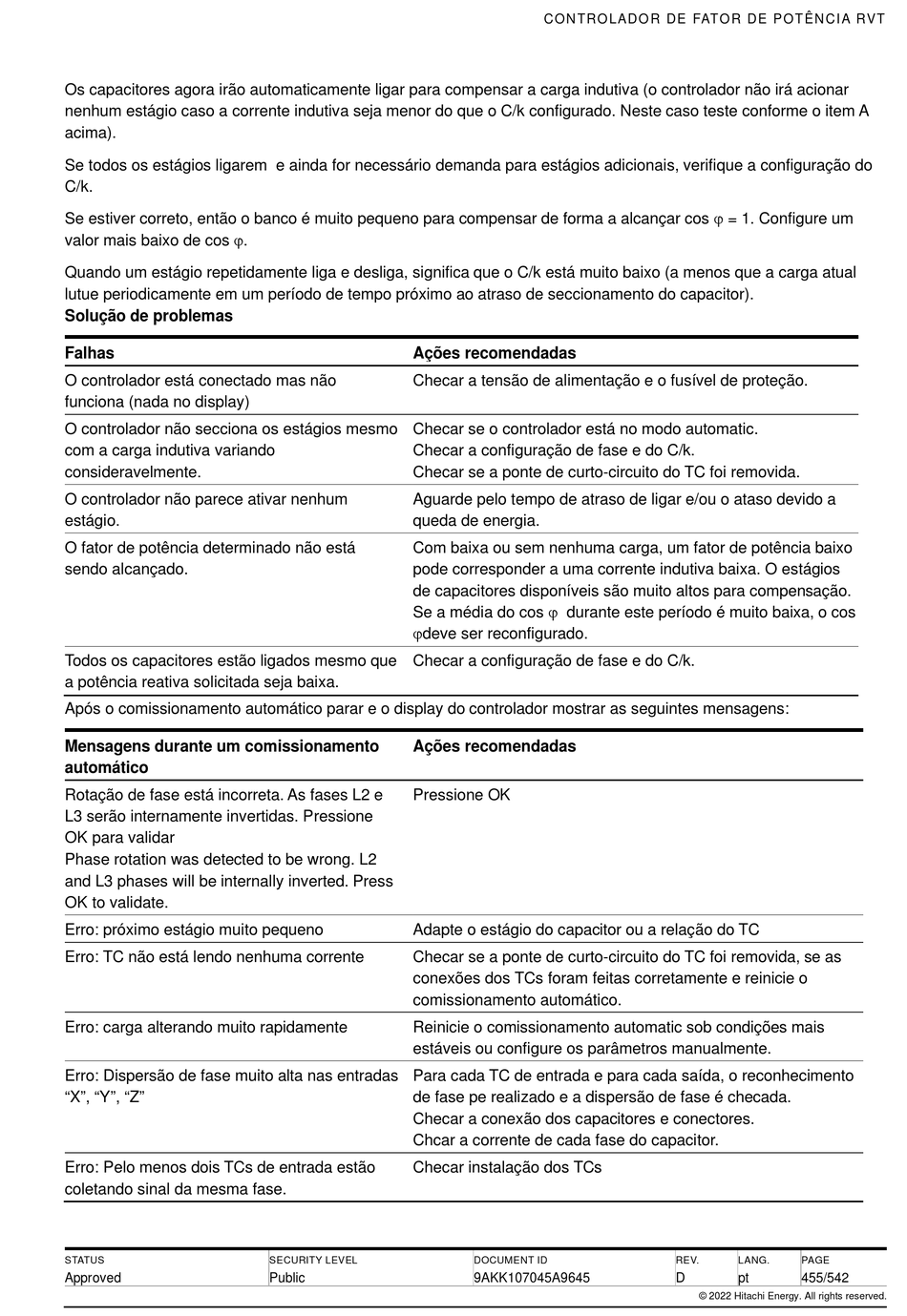

Os capacitores agora irão automaticamente ligar para compensar a carga indutiva (o controlador não irá acionar
nenhum estágio caso a corrente indutiva seja menor do que o C/k configurado. Neste caso teste conforme o item A
acima).
Se todos os estágios ligarem e ainda for necessário demanda para estágios adicionais, verifique a configuração do
C/k.
Se estiver correto, então o banco é muito pequeno para compensar de forma a alcançar cos  = 1. Configure um
valor mais baixo de cos .
Quando um estágio repetidamente liga e desliga, significa que o C/k está muito baixo (a menos que a carga atual
lutue periodicamente em um período de tempo próximo ao atraso de seccionamento do capacitor).
Solução de problemas
Falhas
O controlador está conectado mas não
funciona (nada no display)
O controlador não secciona os estágios mesmo
com a carga indutiva variando
consideravelmente.
O controlador não parece ativar nenhum
estágio.
O fator de potência determinado não está
sendo alcançado.
Todos os capacitores estão ligados mesmo que
a potência reativa solicitada seja baixa.
Após o comissionamento automático parar e o display do controlador mostrar as seguintes mensagens:
Mensagens durante um comissionamento
automático
Rotação de fase está incorreta. As fases L2 e
L3 serão internamente invertidas. Pressione
OK para validar
Phase rotation was detected to be wrong. L2
and L3 phases will be internally inverted. Press
OK to validate.
Erro: próximo estágio muito pequeno
Erro: TC não está lendo nenhuma corrente
Erro: carga alterando muito rapidamente
Erro: Dispersão de fase muito alta nas entradas
"X", "Y", "Z"
Erro: Pelo menos dois TCs de entrada estão
coletando sinal da mesma fase.
STATUS
Approved
Ações recomendadas
Checar a tensão de alimentação e o fusível de proteção.
Checar se o controlador está no modo automatic.
Checar a configuração de fase e do C/k.
Checar se a ponte de curto-circuito do TC foi removida.
Aguarde pelo tempo de atraso de ligar e/ou o ataso devido a
queda de energia.
Com baixa ou sem nenhuma carga, um fator de potência baixo
pode corresponder a uma corrente indutiva baixa. O estágios
de capacitores disponíveis são muito altos para compensação.
Se a média do cos  durante este período é muito baixa, o cos
deve ser reconfigurado.
Checar a configuração de fase e do C/k.
Ações recomendadas
Pressione OK
Adapte o estágio do capacitor ou a relação do TC
Checar se a ponte de curto-circuito do TC foi removida, se as
conexões dos TCs foram feitas corretamente e reinicie o
comissionamento automático.
Reinicie o comissionamento automatic sob condições mais
estáveis ou configure os parâmetros manualmente.
Para cada TC de entrada e para cada saída, o reconhecimento
de fase pe realizado e a dispersão de fase é checada.
Checar a conexão dos capacitores e conectores.
Chcar a corrente de cada fase do capacitor.
Checar instalação dos TCs
