Schritt 4: Ziehen Sie den Befestigungshalter nach hinten.
Schritt 5: Setzen Sie die Schraube (e) in den Befestigungshalter ein, und ziehen Sie diese an, bis der RVT fest sitzt.

10.3. Leitungsanschluss

Bitte folgen Sie der Anleitung unten, um Drähte an den Klemmen auf der Rückseite des Reglers anzubringen.
1. Drücken Sie den Hebel der Verbindungsklemme mit einem Schraubendreher nach hinten.
2. Setzen Sie den Anschlußdraht (bis zu 2,5 mm2 / Einzelader) in die entsprechende Verbindungsklemme ein, wäh-
rend Sie den Druck auf den Hebel beibehalten.
3. Entfernen Sie den Schraubendreher.
STATUS
Approved
(c)
Schritt 3
(d)
Schritt 5
Wiederholen Sie für
den unteren
Befestigungshalter die
Schritte 3 bis 5.

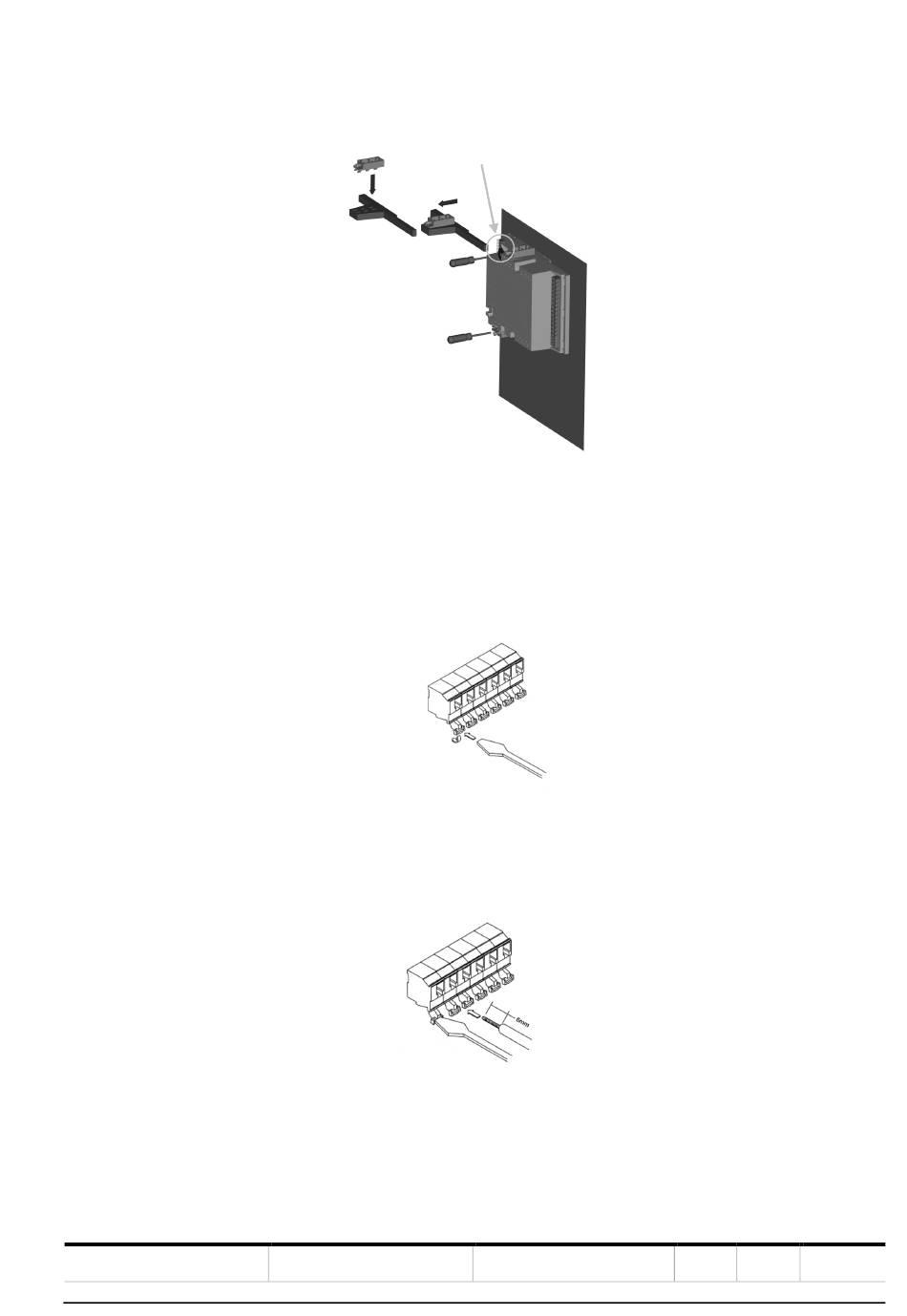

Abbildung 6 Montage eines RVT
Abbildung 7 Leitungsanschluss
Abbildung 8 Leitungsanschluss
