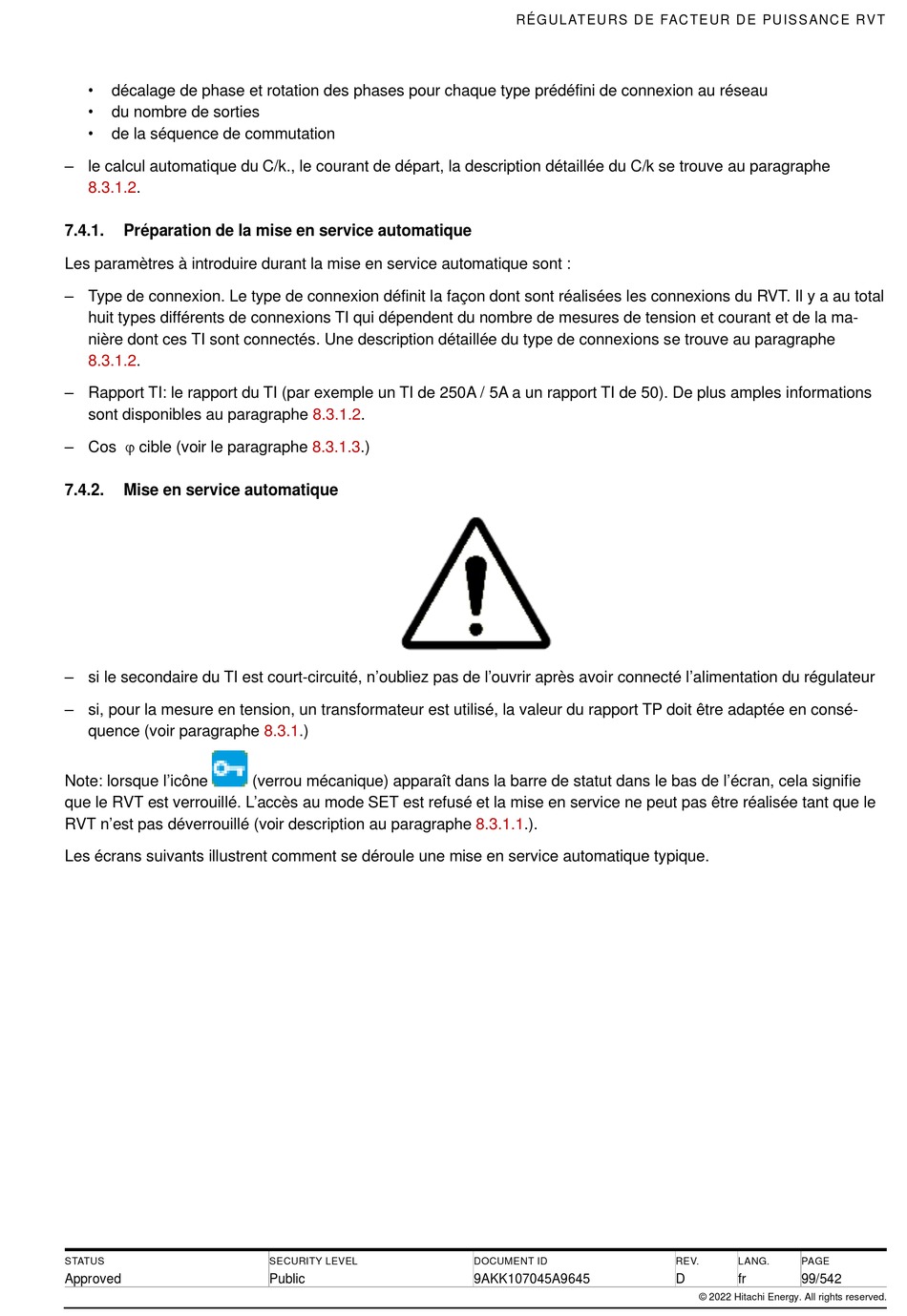

décalage de phase et rotation des phases pour chaque type prédéfini de connexion au réseau
•
du nombre de sorties
•
de la séquence de commutation
– le calcul automatique du C/k., le courant de départ, la description détaillée du C/k se trouve au paragraphe
8.3.1.2.
7.4.1.
Préparation de la mise en service automatique
Les paramètres à introduire durant la mise en service automatique sont :
– Type de connexion. Le type de connexion définit la façon dont sont réalisées les connexions du RVT. Il y a au total
huit types différents de connexions TI qui dépendent du nombre de mesures de tension et courant et de la ma-
nière dont ces TI sont connectés. Une description détaillée du type de connexions se trouve au paragraphe
8.3.1.2.
– Rapport TI: le rapport du TI (par exemple un TI de 250A / 5A a un rapport TI de 50). De plus amples informations
sont disponibles au paragraphe 8.3.1.2.
– Cos cible (voir le paragraphe 8.3.1.3.)
7.4.2.
Mise en service automatique
– si le secondaire du TI est court-circuité, n'oubliez pas de l'ouvrir après avoir connecté l'alimentation du régulateur
– si, pour la mesure en tension, un transformateur est utilisé, la valeur du rapport TP doit être adaptée en consé-
quence (voir paragraphe 8.3.1.)
Note: lorsque l'icône
que le RVT est verrouillé. L'accès au mode SET est refusé et la mise en service ne peut pas être réalisée tant que le
RVT n'est pas déverrouillé (voir description au paragraphe 8.3.1.1.).
Les écrans suivants illustrent comment se déroule une mise en service automatique typique.
STATUS
Approved
(verrou mécanique) apparaît dans la barre de statut dans le bas de l'écran, cela signifie
