24.3.2.1. Comissionamento automático
Verificar capítulo 23.4 para mais detalhes.
24.3.2.2. Comissionamento guiado
O RVT realiza um comissionamento guiado. Os parâmetros a seguir precisarão ser inseridos.
Nota:
Antes de realizer um comissionamento guiado, tenha certeza de que:
1. RVT está desbloqueado (capítulos
2. RVT está no modo Configuração(capítulo 23.2.2.)
3. Se você realizou um curto circuito no secundário dos TCs não esqueça de abrí-lo após conectar a medição de
corrente no controlador RVT.
Comissionamento guiado (parâmettros para inserir)
Parâmetro Descrição
1Fs / 3Fs Tipo de conexão das medições do banco
Rot. de Fase Checar rotação de fase
TC escala Relação do TC
TC direção Redireciona a entrada do TC em caso dos TCs serem colocados em fase errada
Mudança de Mudança de fase entre tensão e corrente retirada a partir dos pontos de medição. A fase
fase é d e90° (config padrão) quando o RVT estiver conectado conforme mostrado no diagram
(ver capítulo 2.4 ). Para outras conexões ver Apêndice A5.
V escala Relação do transformador externo.
V nom Tensão nominal do banco.
ON-Delay Atraso-Ligar.
OFF-Delay Atraso-Desligar.
Sequência Valor da potência reativa relative de cada saída.
STATUS
Approved

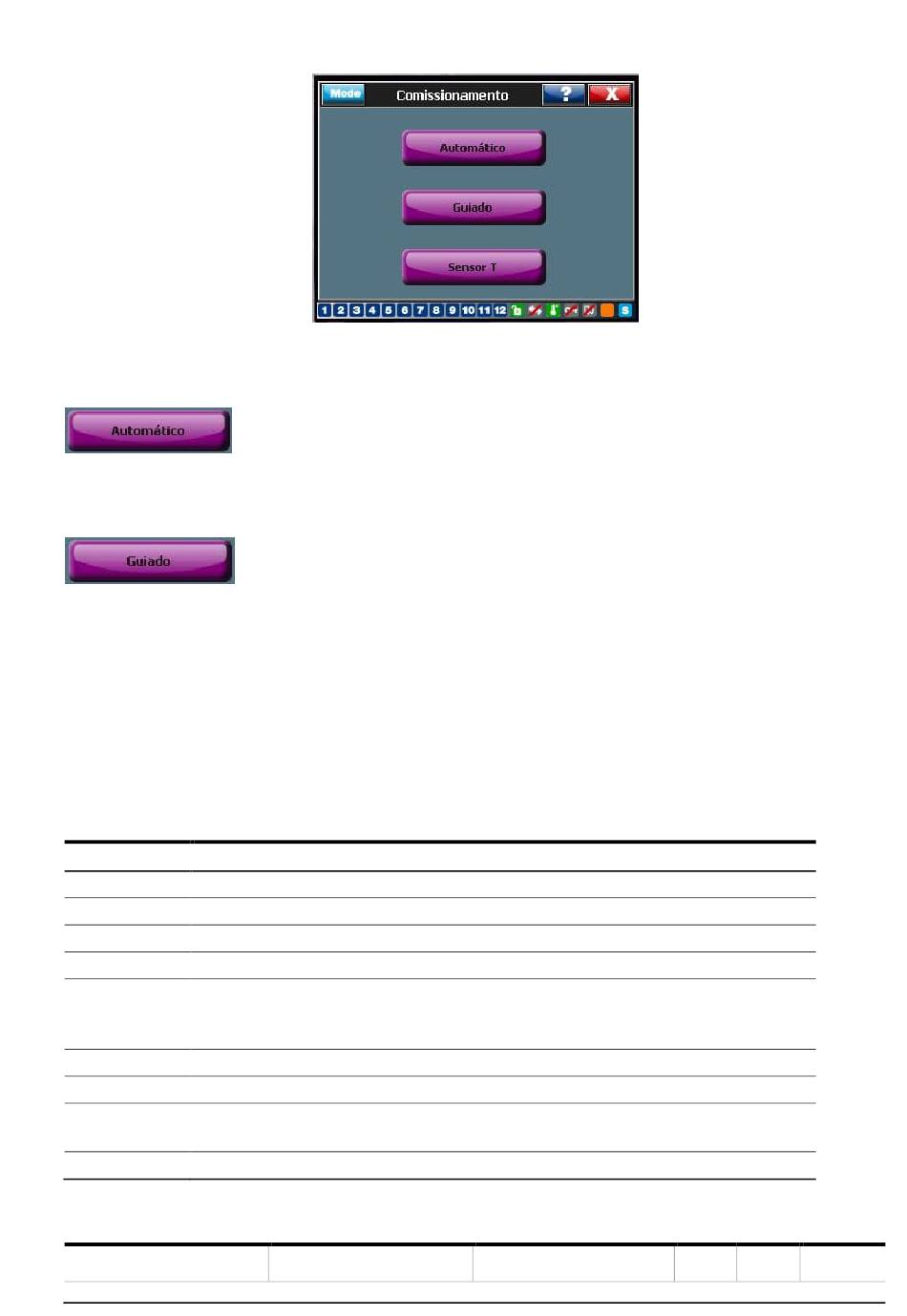

Figura 45 Comissionamento do RVT
23.2.4 e 24.3.1.1)
SECURITY LEVEL
Public
