Защита
28.3.1.4.1.
Protection levels (Уровни защиты): Меню Protection levels (Уровни защиты) служит для ввода уровней
защиты от пониженного напряжения, перенапряжения, недопустимых гармоник, токовой защиты по макс.
среднекв. току; в контроллере также предусмотрена внешняя защита, срабатывание которой инициируется от
оптически изолированного входа 2. В аварийном реле предусмотрен один нормально разомкнутый (NO)
контакт и один нормально замкнутый (NC) контакт.
После достижения уровня защиты контроллер выполняет следующие операции:
– все ступени конденсатора переходят в состояние «выключено»;
– на дисплей выводится сообщение об аварии;
– активируется аварийное реле (контакт NO размыкается / контакт NC замыкается);
– в строке состояния отображается значок
Примечание. Если активирован сигнал внешнего входа IN2 (описание см. в разделе 26.4), все ступени
конденсатора переходят в состояние «выключено», а поведение аварийного реле определяется параметром
Ext. prot.:
STATUS
Approved
КО Н Т РО Л Л Е Р Д ЛЯ Р ЕГ УЛ И РО ВА НИЯ КО Э Ф ФИ Ц ИЕ НТА М ОЩН О СТИ RV T

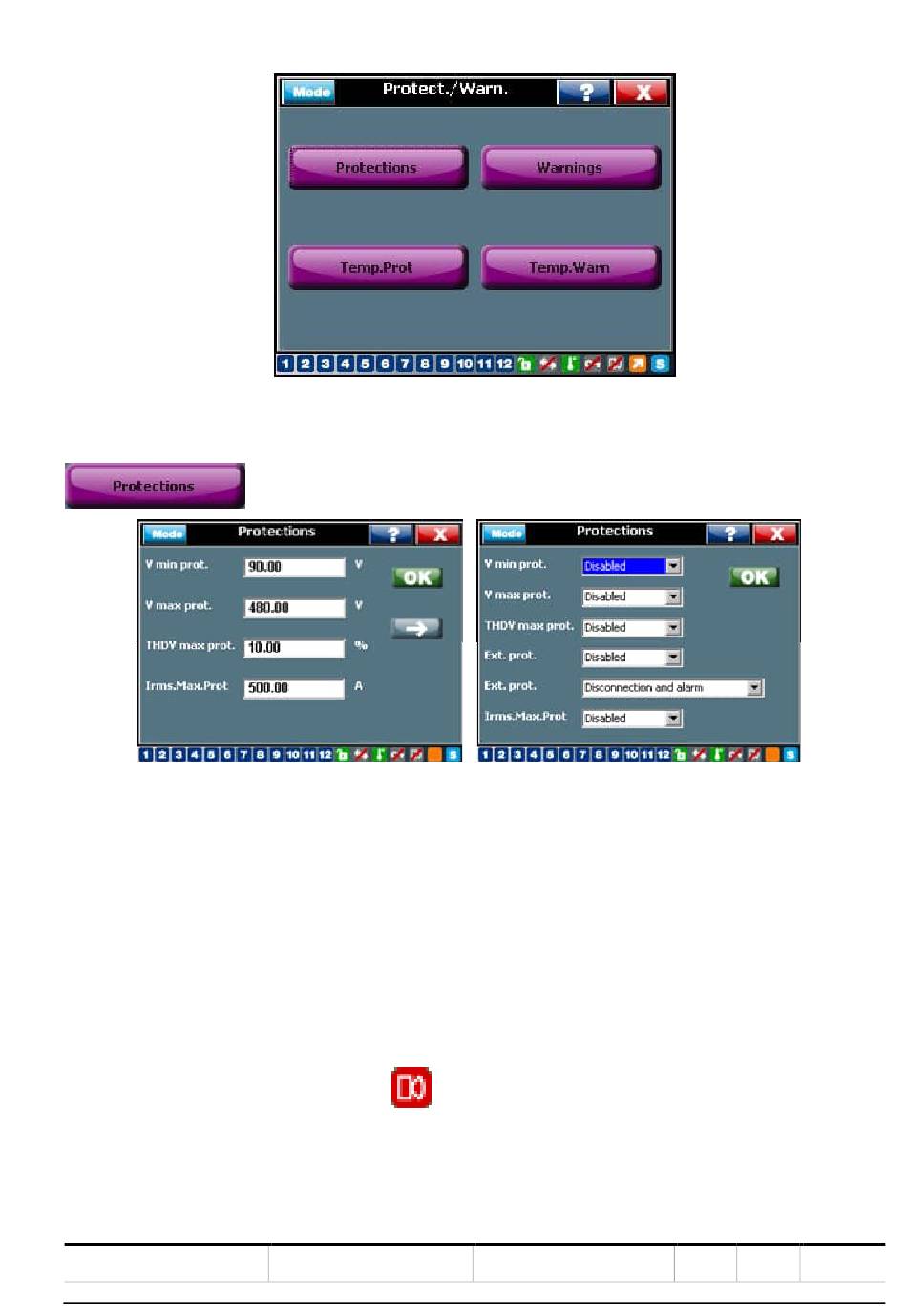

Рис. 39 Настройки защиты и предупреждений контроллера RVT
