Die Anschlüsse sind so gedreht, dass die üblicherweise 90° abgewinkelten Stecker horizontal abgehen und von
der Kamera (und den Kühlrippen) wegzeigen.

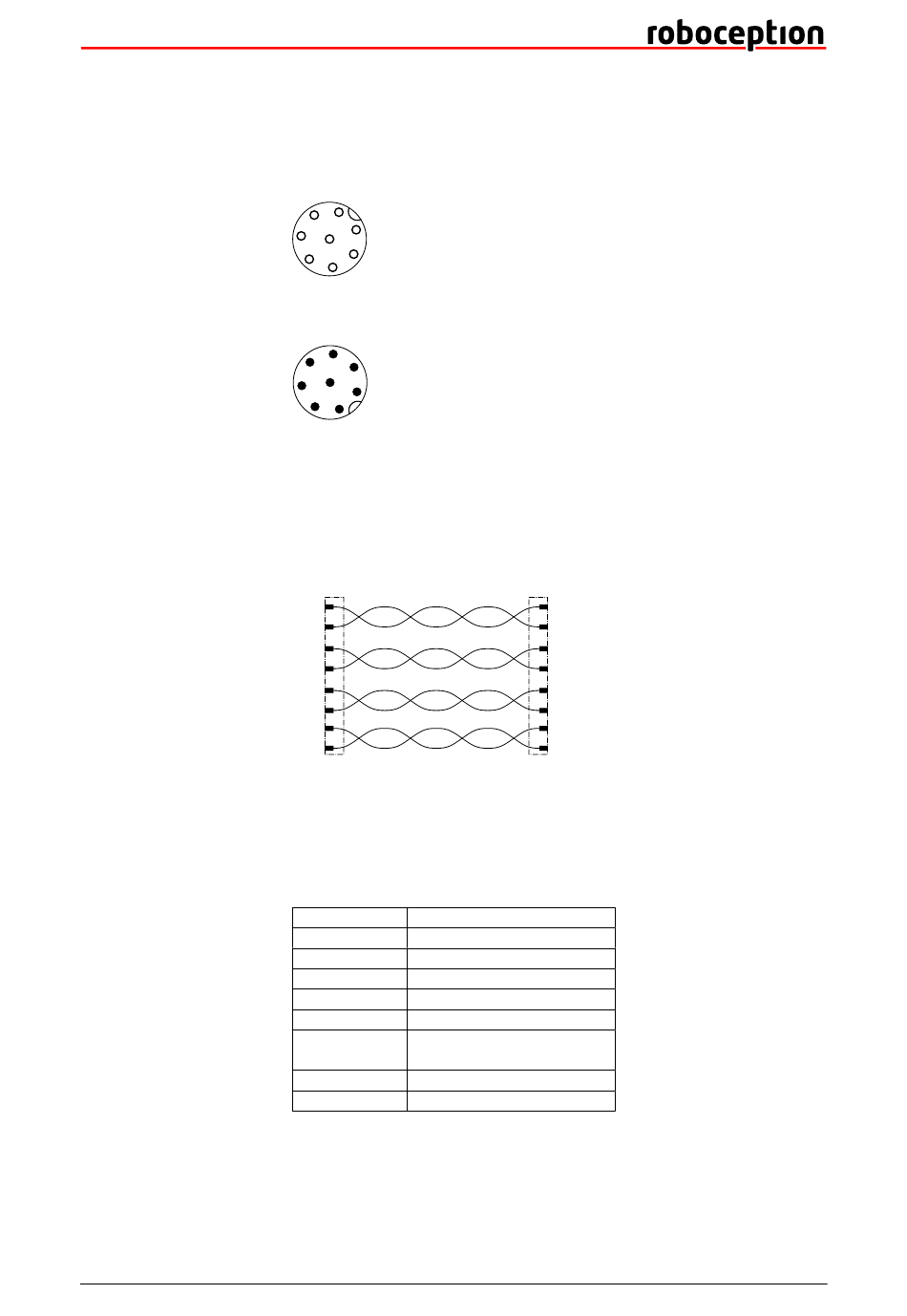

Abb. 3.5: Steckerbelegung für den Strom- und Ethernetanschluss
Die Steckerbelegung für den Ethernetanschluss ist in
Abb. 3.6: Steckerbelegung für die M12/Ethernet-Verkabelung
Die Steckerbelegung für den Stromanschluss ist in
Die GPIO-Signale werden über Optokoppler entkoppelt. GPIO Eingang 1 und 2 sowie GPIO Ausgang 2 sind
für künftige Funktionen vorbehalten und haben derzeit keine für Benutzer zugänglichen Funktionen. Diese Pins
sollten ungeerdet bleiben.
3.5. Verkabelung
1
7
2
Ethernet
8
6
M12 8-Pin Buchse
3
A-kodiert, Blick auf die Kamera
5
4
4
5
3
Power/GPIO
8
M12 8-Pin Stecker
6
2
A-kodiert, Blick auf die Kamera
7
1
Abb. 3.6
M12
6
4
5
8
1
7
2
3
Tab. 3.5
Tab. 3.5: Steckerbelegung für den Stromanschluss
Pos. Belegung
1 GPIO Eingang 2
2 Stromzufuhr
3 GPIO Eingang 1
4 GPIO Masse
5 GPIO Vcc
6 GPIO Ausgang 1 (Bildbe-
lichtung)
7 Masse
8 GPIO Ausgang 2
angegeben.
RJ45
1 WH-OG
2 OG
3 WH-GN
6 GN
5 WH-BU
4 BU
7 WH-BN
8 BN
angegeben.
