Bosch Rexroth VT-MACAS Serie Inbetriebnahme
Analoges positioniermodul
Inhaltsverzeichnis
Analoges Positioniermodul
Typ VT-MACAS-...
Geräteserie 1X
Inhaltsübersicht
Inhalt
Merkmale
Seite
- geeignet zur Ansteuerung von Ventilen mit eingebauter
Elektronik zur Positions- und Geschwindigkeitsregelung
1
- Bauform: Modul zum Aufschnappen auf Tragschienen
2
- Freigabeeingang
3
- Kabelbrucherkennung für Istwertkabel
4
- Schnittstellen kurzschlussfest
5
- Testpunkte auf Frontplatte
6
- Kompensationssprung abschaltbar
7 und 8
- Position: PT1-Regelung
9
- Geschwindigkeitsregelung in Verbindung mit Tacho
10
(Geschwindigkeitsmesser) möglich: PI-Regelung
11
- Flächenanpassung Zylinder
12
Hinweis:

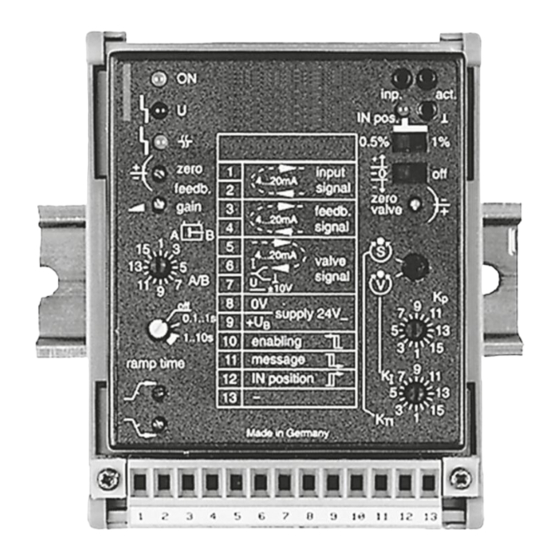

Das Foto ist eine Beispielkonfiguration.
Das ausgelieferte Produkt weicht von der Abbildung ab.
RD 30050/07.12
1/12
Ersetzt: 03.04
Material-Nr. 1819929089
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth VT-MACAS Serie
Inhaltszusammenfassung für Bosch Rexroth VT-MACAS Serie
-
Seite 1: Inhaltsverzeichnis
Analoges Positioniermodul RD 30050/07.12 1/12 Ersetzt: 03.04 Material-Nr. 1819929089 Typ VT-MACAS-... Geräteserie 1X Inhaltsübersicht Merkmale Inhalt Seite – geeignet zur Ansteuerung von Ventilen mit eingebauter Elektronik zur Positions- und Geschwindigkeitsregelung Merkmale – Bauform: Modul zum Aufschnappen auf Tragschienen Bestellangaben – Freigabeeingang Frontplatte –... -
Seite 2: Bestellangaben
2/12 Bosch Rexroth AG Hydraulics VT-MACAS-... RD 30050/07.12 Bestellangaben 500 1X V0 Hydraulikkomponente Option Achsregelung ohne = Kennzeichnung Variante mit Spannungs-Eingang Controller Variante mit Strom-Eingang Ansteuerung Kundenvariante Analog V0 = Katalogvariante Funktion 1X = Geräteserie 10 bis 19 Positionsregelung (10 bis 19: unveränderte technische Daten und Anschlussbelegung) Zählnummer für Typen... -
Seite 3: Frontplatte
3/12 RD 30050/07.12 VT-MACAS-... Hydraulics Bosch Rexroth AG Frontplatte... -
Seite 4: Blockschaltbild Mit Anschlussbelegung
4/12 Bosch Rexroth AG Hydraulics VT-MACAS-... RD 30050/07.12 Blockschaltbild mit Anschlussbelegung... -
Seite 5: Technische Daten
5/12 RD 30050/07.12 VT-MACAS-... Hydraulics Bosch Rexroth AG Technische Daten (Bei Geräteeinsatz außerhalb der angegebenen Werte bitte anfragen!) Versorgungsspannung nominal 24 V= (8), (9) Batteriespannung 21...40 V, gleichgerichtete Wechselspannung U = 21...28 V (einphasen, Vollweggleichrichter) Stromaufnahme, max. mA 200 Signaleingang VT-MACAS-500-10/V0 : ±10 V, Differenzverstärker... -
Seite 6: Funktion
Positionsregelung Mithilfe dieses Reglermoduls lassen sich in Verbindung Soll- und Istwert der Position werden verglichen und die mit Bosch Rexroth Servo zylindern mit analogen Wegmess- Ab weichung auf den Ventilverstärker gegeben. Bei einer systemen (Potentiometer) ein fache Positions- oder sprunghaften Veränderung des Eingangssignals reagiert Geschwindig keits regelungen darstellen. -
Seite 7: Elektrischer Anschluss
7/12 RD 30050/07.12 VT-MACAS-... Hydraulics Bosch Rexroth AG Elektrischer Anschluss Verdrahtungsplan AVPC-V inp. act. pos. 0.5% ⨍ ⨍ input zero – signal 10 V/ 10 V – feedb. gain feedb. – zero signal valve 10 V/ 10 V 4...20 mA... -
Seite 8: Elektrischer Anschluss 7 Und
8/12 Bosch Rexroth AG Hydraulics VT-MACAS-... RD 30050/07.12 Elektrischer Anschluss Verdrahtungsplan AVPC-mA inp. act. pos. 0.5% ⨍ ⨍ input zero 4...20 mA – signal – feedb. gain feedb. – zero 4...20 mA signal valve 4...20 mA valve signal 10 V supply 24 V= 0.1...1 s... -
Seite 9: Abgleich Und Inbetriebnahme
9/12 RD 30050/07.12 VT-MACAS-... Hydraulics Bosch Rexroth AG Abgleich und Inbetriebnahme Der gesamte Abgleich des Moduls wird auf der Frontplatte bei Betriebsdruck vorgenommen. Überprüfen der Verdrahtung (Seite 6) – Geschwindigkeitsregler/Positionsregler Modeeinstellungen – Kompensationssprung EIN / AUS – Positionsfenster 0,5 % / 1 % –... -
Seite 10: Fehlerreaktionen
10/12 Bosch Rexroth AG Hydraulics VT-MACAS-... RD 30050/07.12 Fehlerreaktionen Der Fehler wird gespeichert. Auslösen bei Unterschreitung der internen Löschen des Fehlers durch Aus- und Wiedereinschalten Versorgungs spannung des Freigabesig nals oder der Versorgungsspannung. ⇒ Ventilsignal 0 V bzw. 12 mA;... -
Seite 11: Geschwindigkeitsreglerabgleich
11/12 RD 30050/07.12 VT-MACAS-... Hydraulics Bosch Rexroth AG Geschwindigkeitsreglerabgleich Idealer Verlauf (ohne Sollwertrampen) Minimum soll Schleppfehler P-Verstärkung zu klein, → Schalter K gegen 16 drehen soll P-Verstärkung zu groß, → Schalter K gegen 1 drehen soll P-Verstärkung richtig, jedoch Schleppfehler zu groß, Minimierung des Schleppfehlers durch I-Regler →... -
Seite 12: Geräteabmessungen
Der Kabelschirm muss flächig und so kurz wie möglich im Schaltschrank aufgelegt werden. – Der Ventilmagnet darf nicht mit Freilaufdioden oder anderen Schutzbeschaltungen beschaltet werden. Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weiter- Zum Eisengießer 1...
