HMI Inbetriebnahme
MTX Standard F-Panel
6.2.5

M-Panel (Maschinentasten)

Allgemein
Bosch Rexroth AG R911393280_Ausgabe 03
Als F-Panel wird ein Feld von 8 F-Keys bezeichnet. Jedes F-Panel kann ei‐
nem oder mehreren Bildern zugeordnet werden. Das F-Panel befindet sich
am unteren Rand eines Bildes direkt über den Bedienbereichstasten (OP-
Keys).
F-Key = Funktionstaste = F-Taste
Als F-Key wird die einzelne Taste eines F-Panels bezeichnet. Ein F-Key ist
immer Teil eines F-Panels.

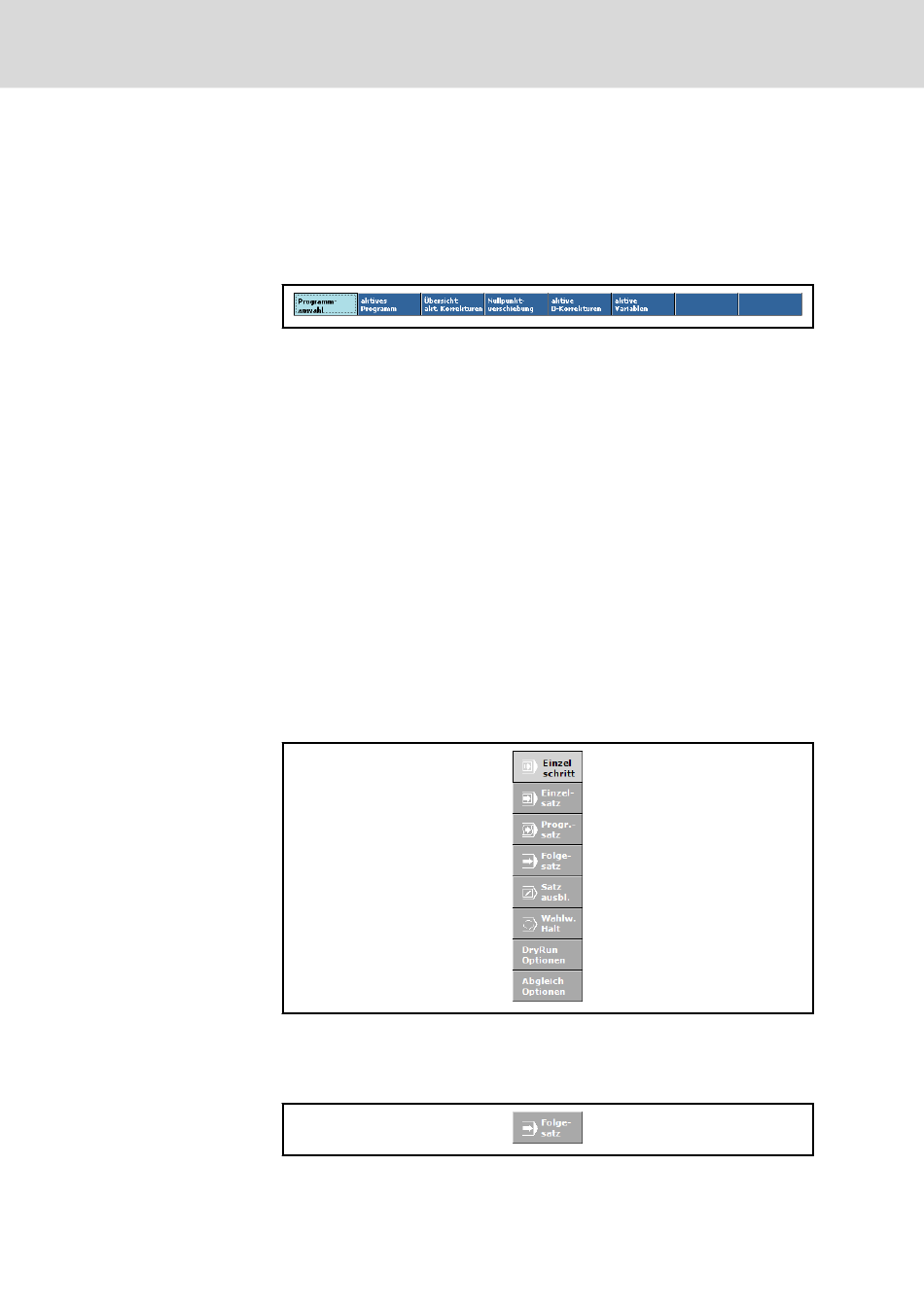

Abb. 6-3: Beispiel F-Panel
Mit dem Anlegen einer Visualisierung vom Typ "MTX Standard-Anwendung"
wird eine lauffähige MTX-Bedienoberfläche erstellt, die vom Anwender ange‐
passt und erweitert werden kann. Die mitgelieferten Screens sind für das
Funktionieren der "MTX Standard-Anwendung" zwingend notwendig! Um ver‐
sehentliches Löschen zu verhindern sind diese Screens nicht im Projektex‐
plorer sichtbar, können aber im Bedienbereichs-Editor zugewiesen werden.
Diesen Screens zugehörige F-Panels können mit Funktionen erweitert wer‐
den. Das Löschen oder Umbenennen eines solchen F-Panels würde dazu
führen, dass der "MTX-Standard-Screen" zu dessen Kontext dieses F-Panel
gehört, nicht mehr korrekt funktioniert!
Alle F-Panels, die das betrifft, sind in den nachfolgenden Kapiteln aufgelistet.
M-Panel = Maschinentastenleiste = M-Leiste
Als M-Panel wird ein Feld von 8 M-Keys bezeichnet. Jedes M-Panel kann ei‐
nem oder mehreren Bildern zugeordnet werden. Das M-Panel befindet sich
am rechten oder linken Rand eines Bildes.
Abb. 6-4: Beispiel M-Panel
M-Key = Maschinentaste = M-Taste
Als M-Key wird eine einzelne Taste links oder rechts des BTVs bezeichnet.
Sie ist immer Teil eines M-Panels.
Abb. 6-5: Beispiel M-Key
