Steuerung Inbetriebnahme
Anzeigen im Bedienbereich "Ma‐
schine"
Bosch Rexroth AG R911393280_Ausgabe 03
Zeilenhintergrundfarbe
Blau
Orange
Tab. 7-45: Bedeutung der Farbmarkierungen im Standard
Die Farbmarkierungen können vom Anwender geändert werden.
Den Werkzeugeditor erreicht man innerhalb der Werkzeuglisten über <F5>
"Werkzeug editieren" oder <F2> "Werkzeug einfügen". Im Werkzeugeditor
können sämtliche Daten eines Werkzeuges und gegebenenfalls des Werk‐
zeugplatzes geändert werden.

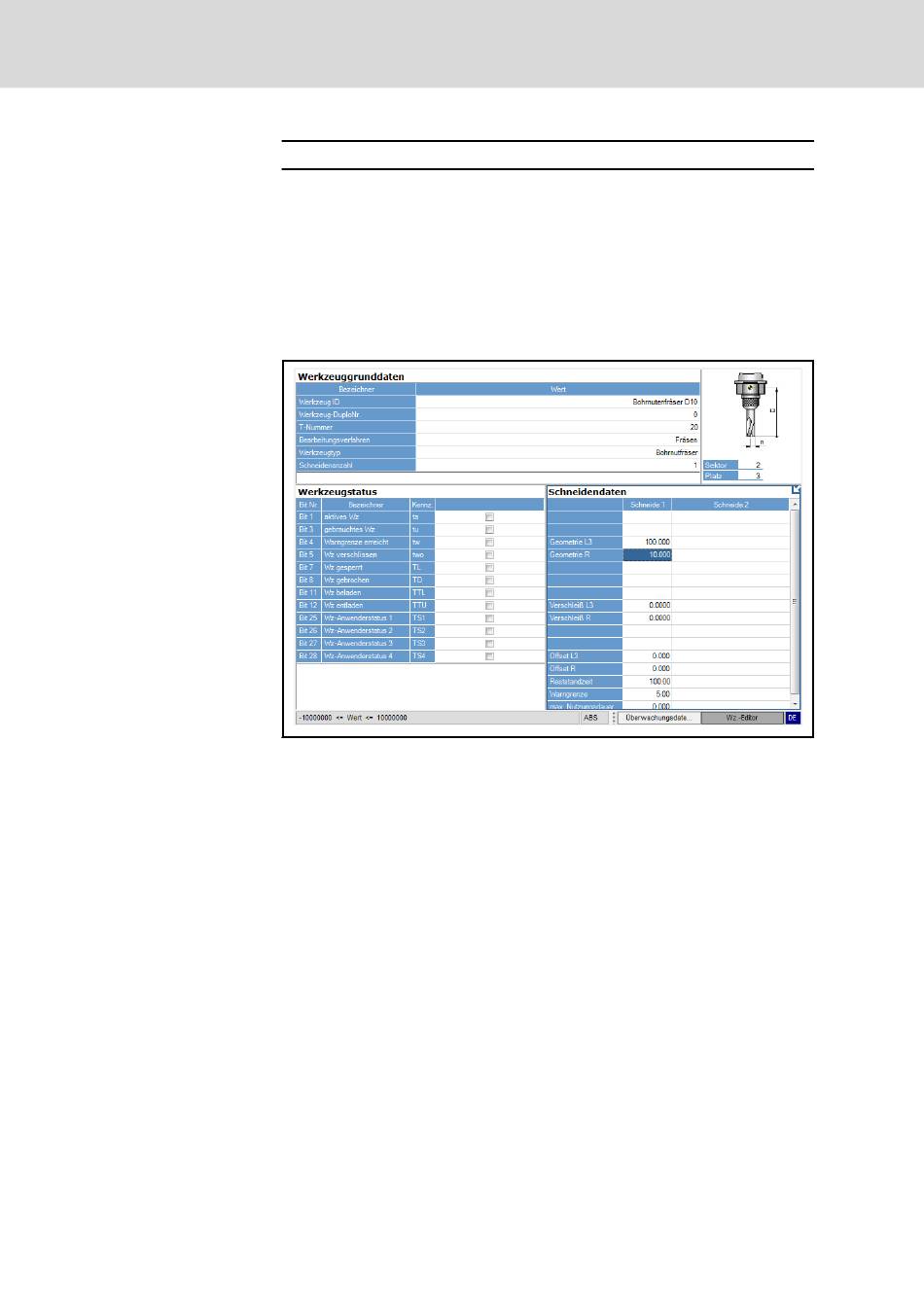

Abb. 7-148: Werkzeugeditor im Bedienbereich "Werkzeuge"
Weitere Standardbildschirme für die Diagnose während des Einrichtens eines
Werkstücks zeigen im Bedienbereich "Maschine" (OP3) die Daten des akti‐
ven Werkzeugs und der aktiven Schneidenregister, das aktive und das vor‐
gewählte Werkzeug, sowie den Status, ob Längen- bzw. Radiuskorrektur ein‐
geschaltet oder ausgeschaltet ist.
MTX 15VRS Inbetriebnahme
Bedeutung
Werkzeug gesperrt
Werkzeug verschlissen
