Steuerung Inbetriebnahme
Bosch Rexroth AG R911393280_Ausgabe 03

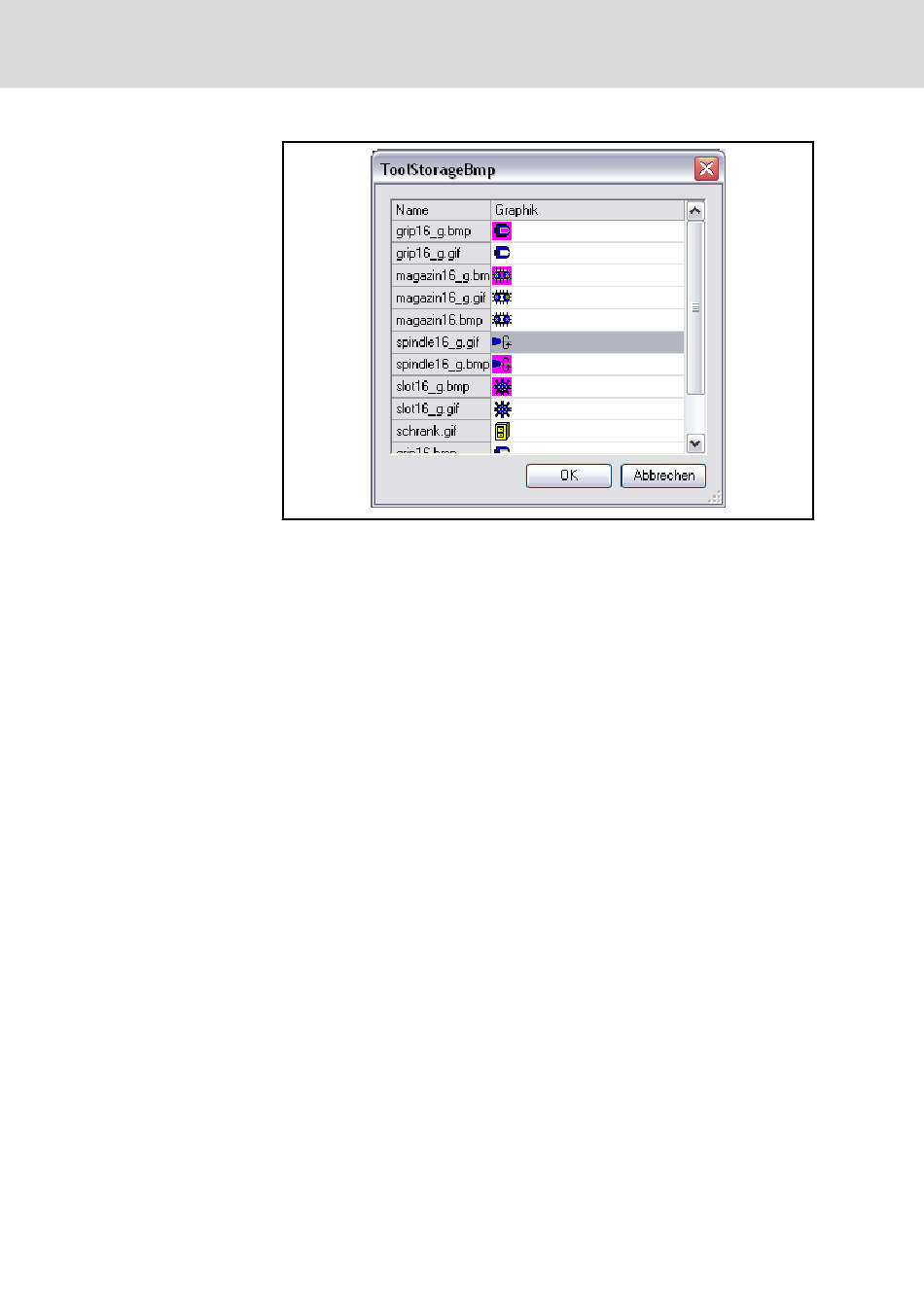

Abb. 7-39: Liste der Bilder in der ausgewählten Ressource
Um ein Bild auszuwählen, den Cursor auf das gewünschte Bild stellen und
"OK" drücken.
Prozessabhängige Textauswahl erstellen
Texte können auch in Abhängigkeit von Prozessvariablen angezeigt werden.
Dazu wird eine Liste mit Prozesswerten und dazugehörigem Text definiert.
Im Konfigurator gibt es zur Definition der Textliste einen eigenen Konfigurati‐
onsdialog. Wählt man für das Textfomat "Text" (anstatt "Numerisch") aus, so
kann man eine Liste mit Wertepaaren eintragen. Zuerst muss man entschei‐
den, wo die Texte hergenommen werden sollen. Es gib drei Möglichkeiten
(wie bei allen Textdefinitionen): 1. Text direkt benutzen, 2. Text aus einer
DLL (Ressource Text) und 3. Text aus der Benutzertextdatei.
Hat man sich entschieden und die Ressource oder die Usertextliste ausge‐
wählt, so kann man mit dem Button "Text Liste" den Dialog zum Erstellen der
Liste öffnen.
Danach definiert man mit dem Dialog unten ein "Schlüssel - Werte - Paar".
Dabei entspricht der Wert dem Wert der Variablen, die mit dieser Zelle ver‐
knüpft ist. Der Wert ist der Name des Textes aus der Ressource, aus der Be‐
nutzertextliste oder der Text direkt. Dabei kann noch angegeben werden, ob
der Wert den Tabellenwert genau treffen oder entsprechend kleiner oder grö‐
ßer sein muss.
