Steuerung Inbetriebnahme
7.8.3

Diagnosemeldungen auf Kleinbedienfeldern

Allgemeines

Download der Sprachdateien

Aufruf des Download-Dialogs
Bosch Rexroth AG R911393280_Ausgabe 03
Um die NC-Diagnose für Kleinbedienfelder der Baureihen VEP, VCP und
VCH zu realisieren, müssen die Diagnosetexte vom Quellpfad "...\Rexroth
\IndraWorks\mtx\text" auf die Steuerung übertragen werden, damit diese an‐
schließend in der SPS verfügbar sind. Für die Übertragung gibt es im
IndraWorks Engineering einen Download-Mechanismus.
Der Download-Dialog wird über das Kontextmenü eines Geräts oder über die
gerätespezifischen Einträge im Hauptmenü gestartet. Hierzu wählt man Diag‐
nosetexte in Steuerung Laden...

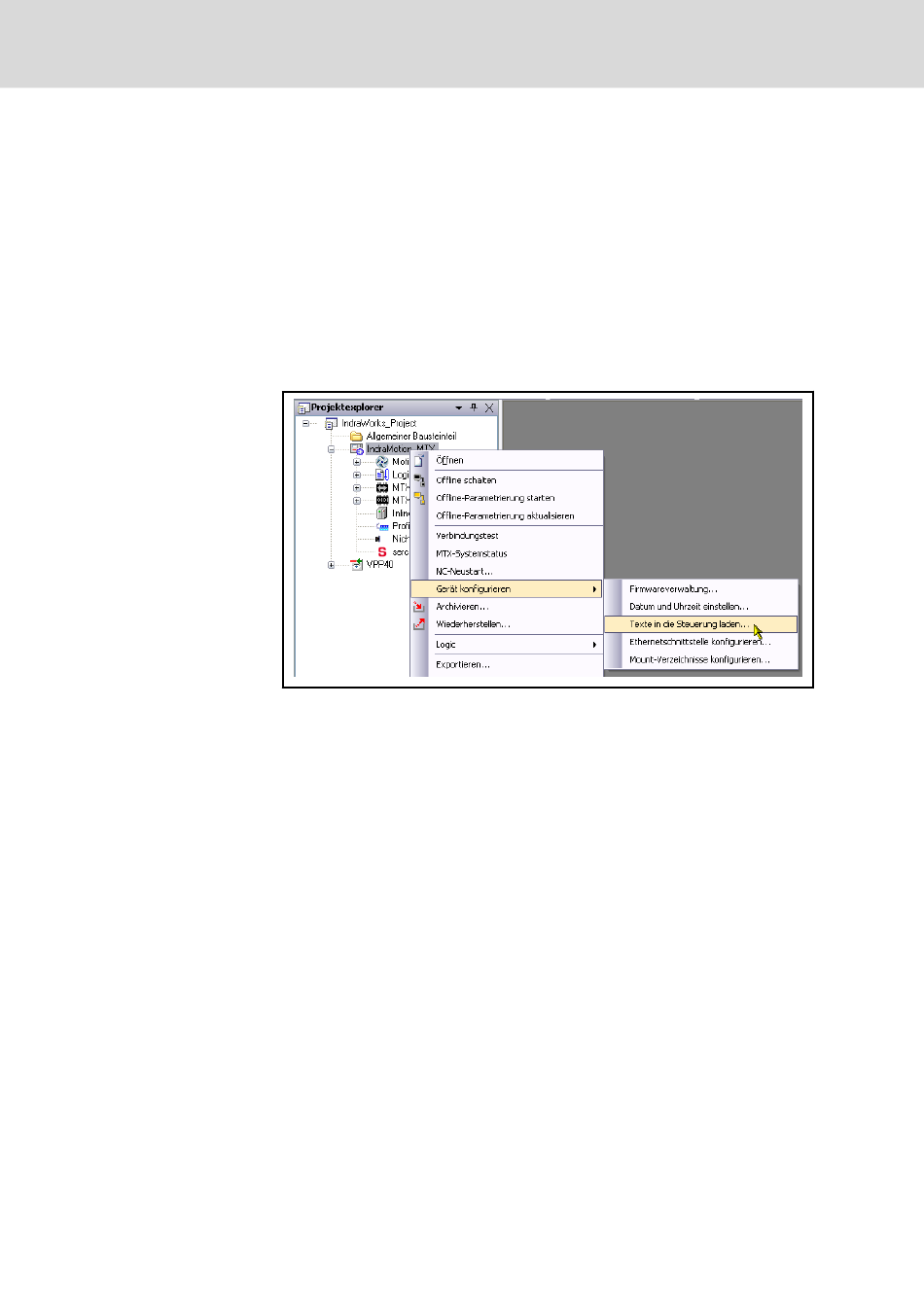

Abb. 7-25:
Aufruf des Download-Dialogs
Der Download-Dialog stellt folgende Funktionalitäten bereit:
Laden von Diagnosetexten
Anzeigen der verfügbaren Diagnosetexte
Anzeigen der aktuell in der Steuerung befindlichen Diagnosetexte
Löschen von Diagnosetexten in der Steuerung
