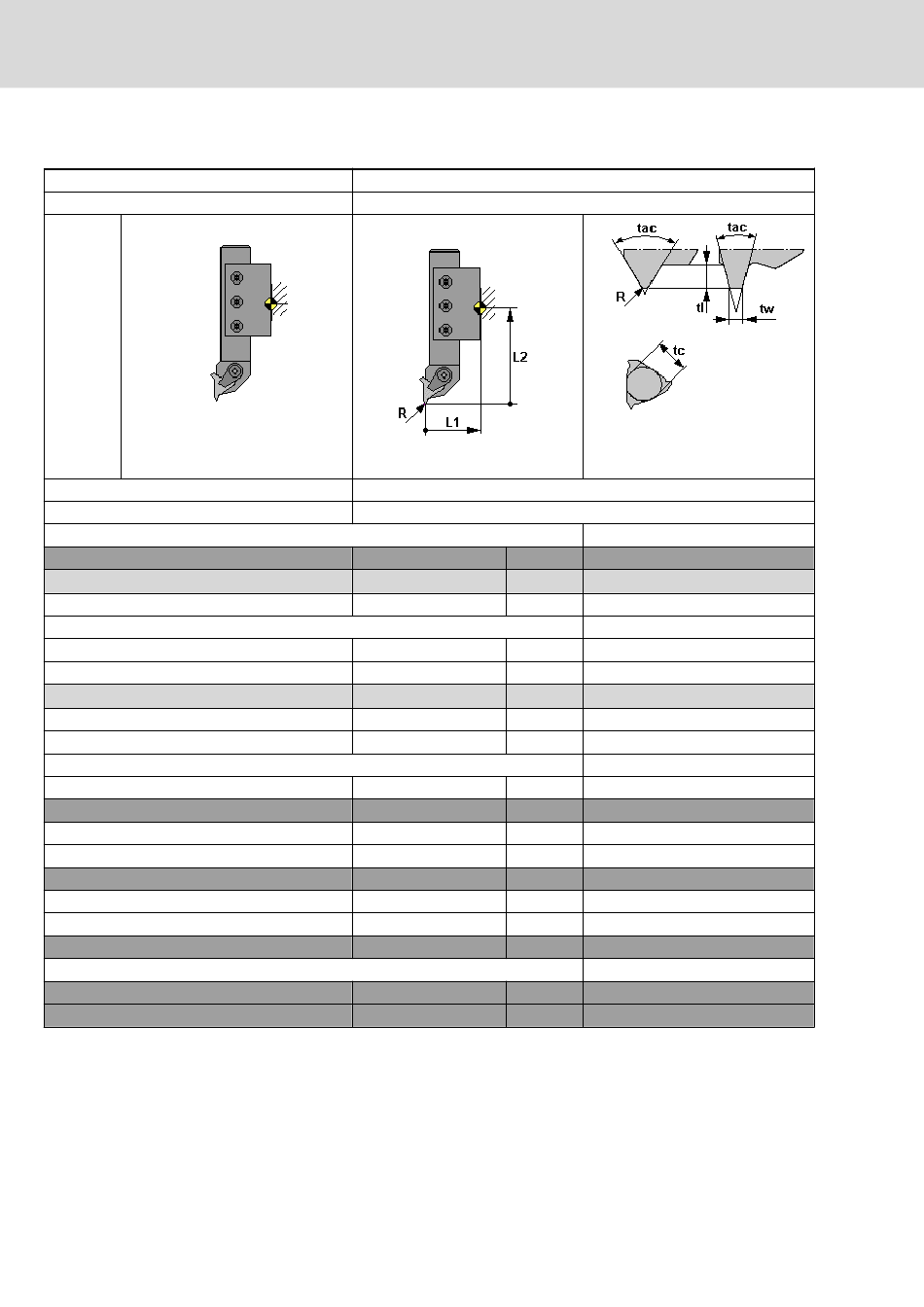

Bosch Rexroth MTX 15VRS Inbetriebnahmeanleitung Seite 542

536/587
Anhang
Technologie
Werkzeugtypname
Werkzeugtyp
Schneidenanzahl
Werkzeugeigenschaft:
Winkelkopfwerkzeug
Durchmessereingabe
Werkzeugkorrekturwert:
Längenkorrektur 1
Längenkorrektur 2
Längenkorrektur 3
Radiuskorrektur
Schneidenlage
Werkzeug-Technologiedatum:
Breite bei Trapezgewinde
Schneidplattengröße
Maximale Gewindetiefe
Gewindesteigung
Flankenwinkel
Schneiden-Technologiedatum:
Bosch Rexroth AG R911393280_Ausgabe 03
Gewindedrehwerkzeug außen links
Drehen
Gewindedrehwerkzeug außen links
3017
1
◌
ⓔ
●
●
●
● 1)
●
●
●
◌
●
●
◌
●
●
◌
◌
◌
Aktiv, wenn CH = TRUE (Winkelkopfwerkzeug)
1)
Wert kann im Werkzeugeditor definiert werden (ⓔ)
2)
Tab. 10-59: 3017
MTX 15VRS Inbetriebnahme
Rec/Hd/BQ3
Bit 5
Bit 6
CH 2)
DIA Bit 15
Rec/UD/Ed/Geo/...
L1 L1
L2 L2
L3
L3 1)
R1 Rad
O Ori
Rec/UD/Tl/Tech/...
tw Tech1
Tech2
tc Tech3
tl Tech4
Tech5
tp Tech6
tac Tech7
Tech8
Rec/UD/Ed/Tech/...
Tech1
Tech2
