Steuerung Inbetriebnahme
Konfiguration der Werkzeugeditoren
Kurzbeschreibung
Beschreibung
Bosch Rexroth AG R911393280_Ausgabe 03

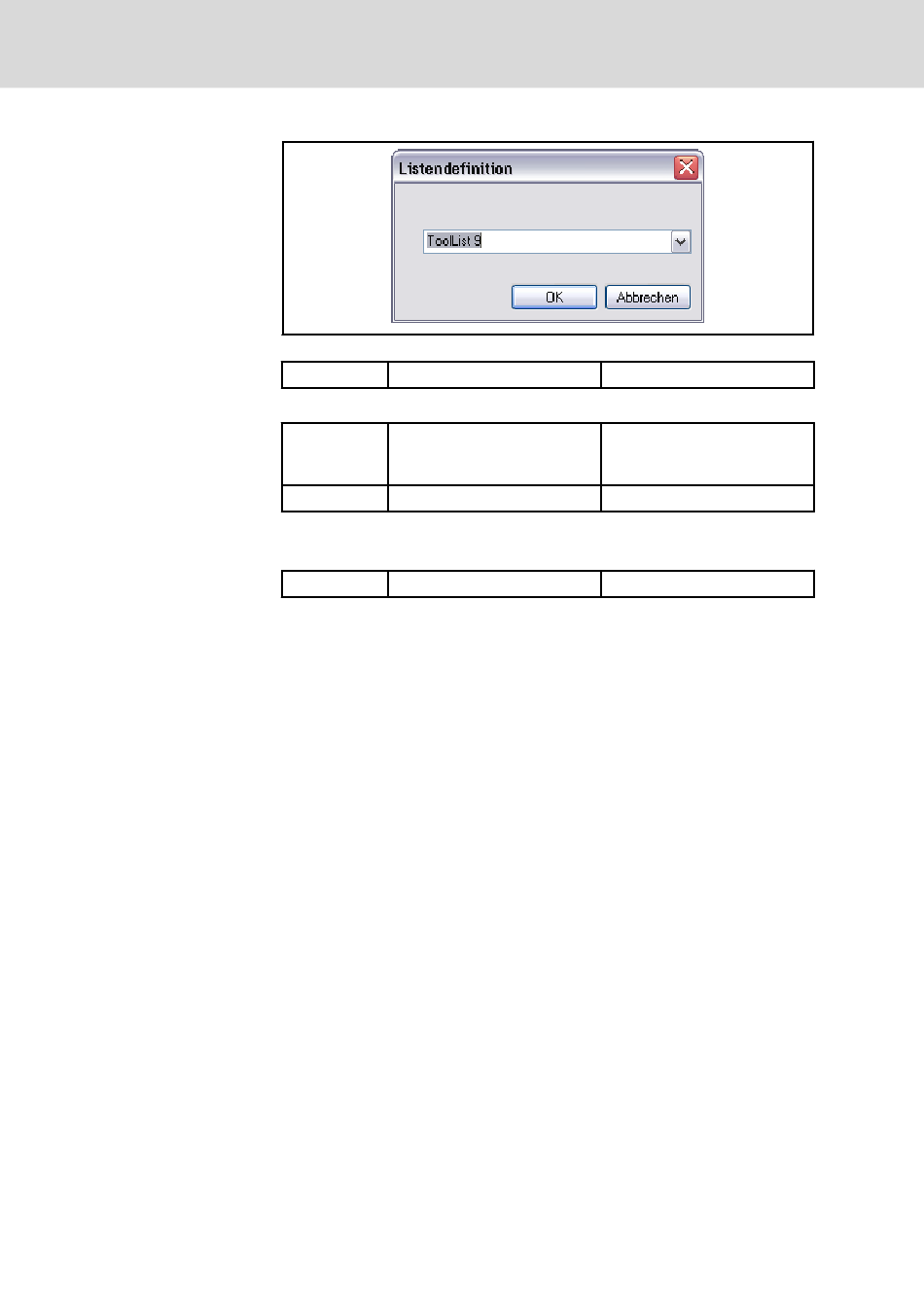

Abb. 7-116: Neue Werkzeuglistendefinition erstellen
Documentation MTX Funktionsbeschreibung
IW-Engineering / Werkzeuglistenkonfiguration: Listenanzeige konfigurieren
Instruction: IndraWorks StartUp
IW-Engineering: Datenübernahme
HMI-Download durchführen
Documentation IndraWorks HMI
Allgemeines
Die Werkzeugeditoren funktionieren wie die NC-Grundbildschirme nach dem
ACI-Prinzip (Active-Container-Interface).
Das heißt:
● Sie sind frei konfigurierbar
● Sie beinhalten mehrere Datencontainer, die wiederum mehrere Controls
aufnehmen können
● Die Controls selbst sind ebenfalls konfigurierbar
● Die Navigation des Cursors und somit die Editierung erfolgt immer nur
innerhalb des fokussierten Containers
Die verschiedenen Gruppen von Werkzeugdaten werden durch separate An‐
zeigen (z. B. Schneidendaten) sogenannte Controls visualisiert.
Im Auslieferungszustand hat der Werkzeugeditor folgende Bildschirmauftei‐
lung.
MTX 15VRS Inbetriebnahme
Werkzeuglistenkonfiguration
Instruction Kap. "Handlungsan‐
weisung: Listenanzeige konfigu‐
rieren" auf Seite 292
Listenanzeige konfigurieren
Datenübernahme
