MTX 15VRS Inbetriebnahme
Mitteilung über Einfügen, Löschen
oder Verschieben eines Datensat‐
zes an die SPS
2. Nach Abschluss der Eingabe, z. B. durch <ENTER>, aktiviert die Ober‐
fläche (Act = TRUE) die SPS über die Strukturvariable und übergibt den
Eingabewert (Value).
3. SPS prüft den Wert auf definierte Grenzwertüberschreitung.
4. SPS schreibt bei erfolgreichem Test die Wertänderung in die DB.
5. SPS gibt Quittung an Oberfläche zurück.
SPS gibt Quittung an Oberfläche zurück (Act = FALSE).
Die Quittierung durch die SPS wird von der Oberfläche innerhalb von
500 ms (5 mal 100 ms - Raster) erwartet. Erfolgt diese Quittierung nicht,
wird der Wert von der Oberfläche in die DB geschrieben. Es wird dann
eine Fehlermeldung in der Statuszeile ausgegeben.
6. Die Oberfläche gibt eine Meldung über den Erfolg bzw. Misserfolg des
Schreibvorganges entsprechend dem Wert der Variablen "RESULT" in
der Statuszeile aus.
Struktur von SPS-Var:
TYPE stTLDataWrite:
STRUCT
Place:
Storage:
Act:
XPath:
Value:
EditType:
Result:
END_STRUCT
END_TYPE
Der Name der SPS-Variablen kann unter PLCWrite/PLCVariableID in der Da‐
tei "ToolManagementConfig.xml" festgelegt werden.

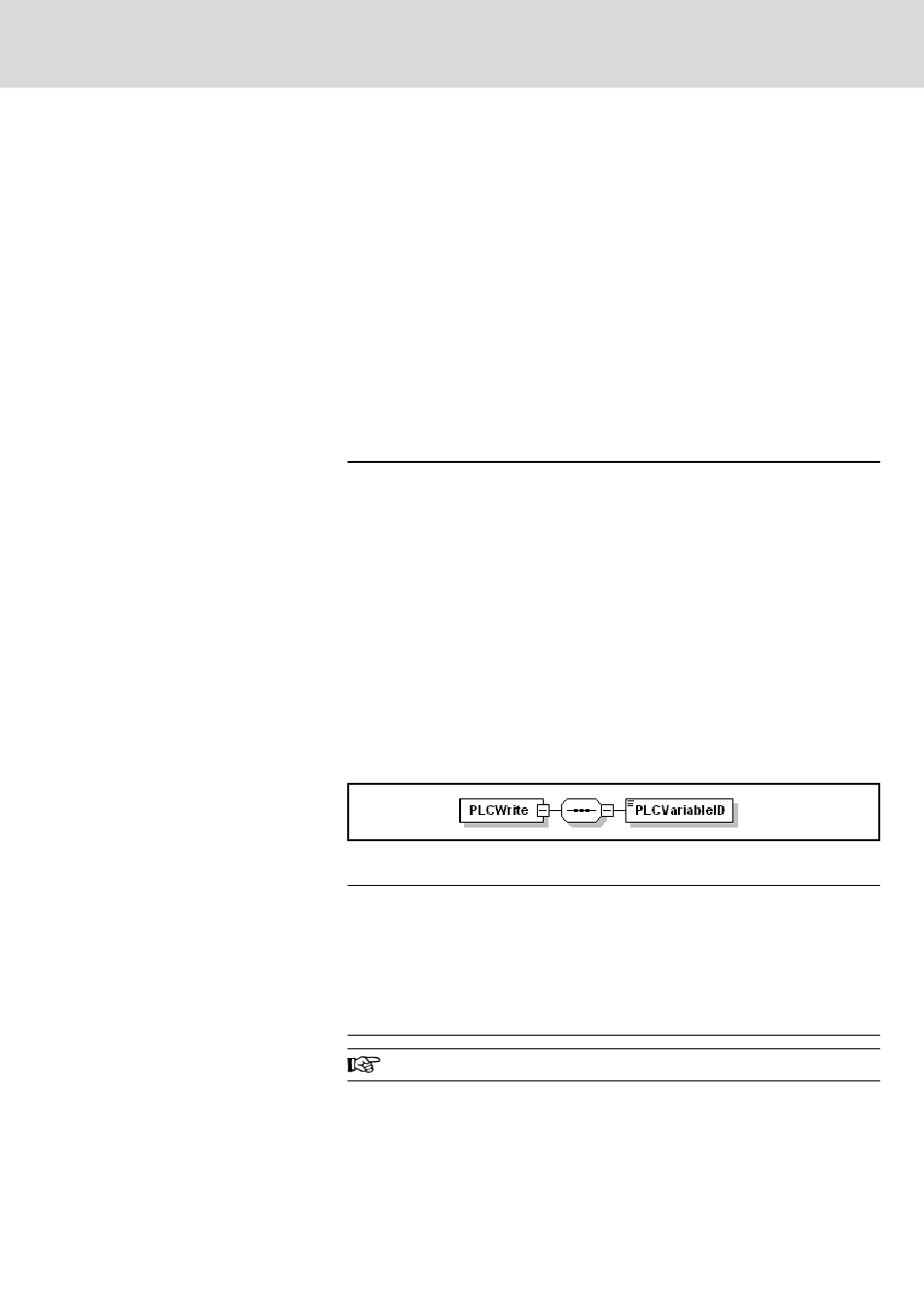

Abb. 7-77: Strukturbild 4 ToolManagementConfig.xml
Programm:
...
<PLCCheck>
<PLCVariableID>.Validate</PLCVariableID>
</PLCCheck>
<PLCInfo>
<PLCVariableID>.TLInfo</PLCVariableID>
</PLCInfo>
<PLCWrite>
<PLCVariableID>.TLDataWrite</PLCVariableID>
</PLCWrite>
...
Für Stringelemente (SKQ) ist diese Funktion nicht anwendbar.
Über den Eintrag PLCInsertInfo/PLCVariableID in der Datei "ToolManage‐
mentConfig.xml" kann die Funktion aktiviert und der Name der SPS-Variab‐
len definiert werden.
Steuerung Inbetriebnahme
INT; (*Place*)
INT; (*Sector*)
BOOL; (*Activation*)
STRING(79); (*Data element*)
LREAL; (*Input value*)
INT; (*Additive / absolute*)
INT; (*Error return*)
