MTX 15VRS Inbetriebnahme
Anzeige der LED "STA"
Anzeige der LED "ERR"
Anzeige der LED "s"
Position des Be‐ Funktion
triebsartenschalters
Run Die Steuerung wird gestartet
Stopp
Clear Das Menü "BOOTSTOP" wird aktiviert. Dafür muss der Be‐
triebsartenschalter zum Einschaltzeitpunkt der Steuerung in
dieser Position gehalten werden

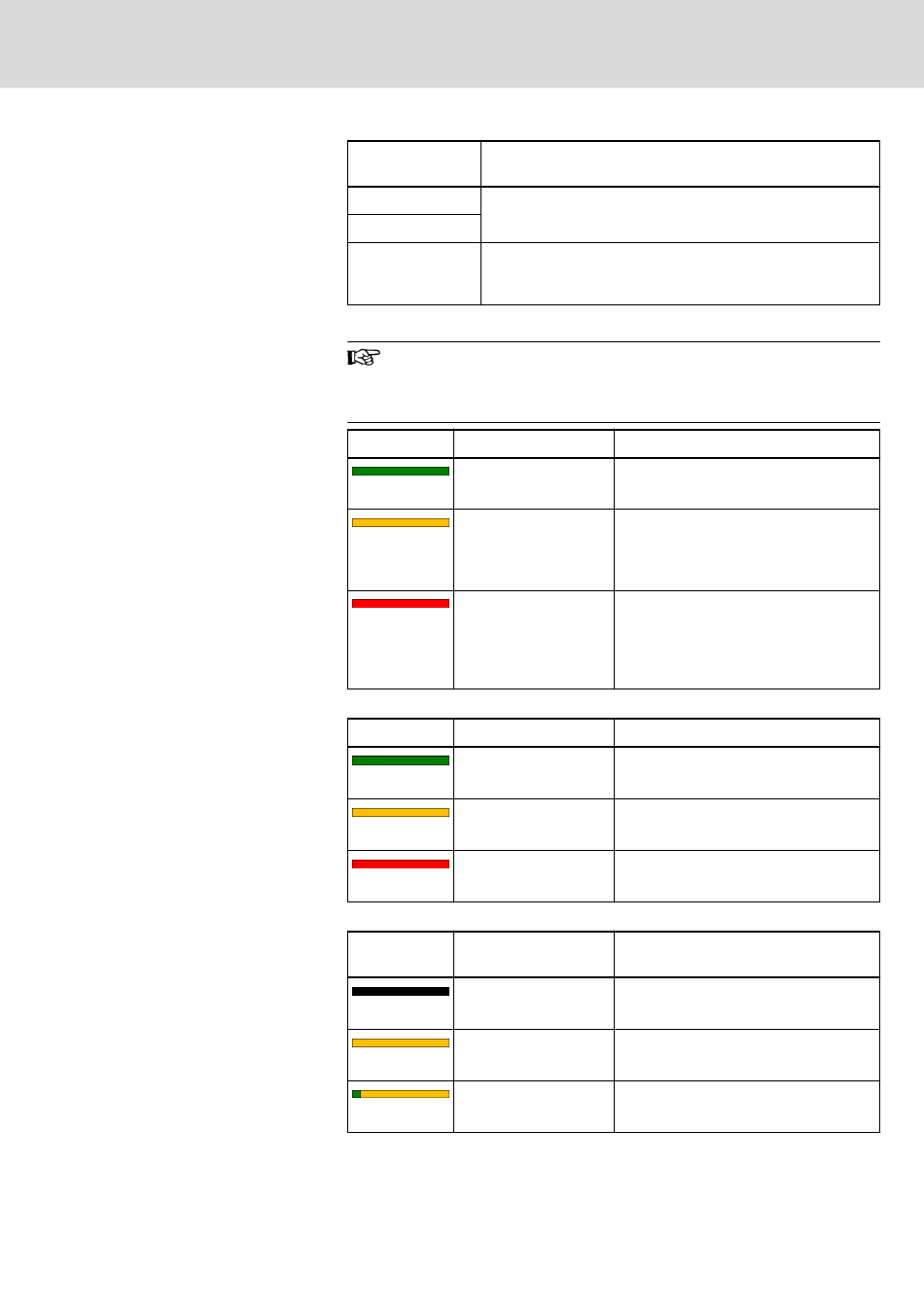

Tab. 4-3: Position des Betriebsartenschalters
Nach dem Hochlauf der Steuerung werden der Status der SPS
über die LED "STA", der Fehlerstatus des Systems über die LED
"ERR" sowie die Kommunikationsphase des Sercos-Busses über
die LED "s" angezeigt.
Farbcode Steuerungszustand
RUN
grün
READY
orange
STOP
rot
Tab. 4-4: Farbcodes der LED "STA"
Farbcode Steuerungszustand
Kein Fehler
grün
Warnung
orange
Fehler
rot
Tab. 4-5: Farbcodes der LED "ERR"
Blink-/Farb‐ Sercos-Zustand
code
NRT-Modus
aus
CP0
orange
CP1
grün/orange
XM42-Inbetriebnahme
Beschreibung
Mindestens eine SPS-Applikation wurde
gestartet
Keine SPS-Applikation wurde geladen.
Ist auf der Steuerung eine SPS-Applika‐
tion vorhanden, ist sie im Zustand
"Stopp"
Alle geladenen SPS-Applikationen sind
gestoppt. Durch ein Schalten des Be‐
triebsartenschalters in Position "Run"
können die geladenen SPS-Applikatio‐
nen gestartet werden
Beschreibung
Es steht kein Fehler an
Eine Warnung ist aktiv
Es ist ein Fehler aufgetreten
Beschreibung
Es ist keine Sercos-Kommunikation aktiv
Die Sercos-Kommunikationsphase 0 ist
aktiv
Die Sercos-Kommunikationsphase 1 ist
aktiv
