MTX 15VRS Inbetriebnahme
Beim ersten Aktivieren werden im System vorhandene Antriebe im Projekt
angelegt.

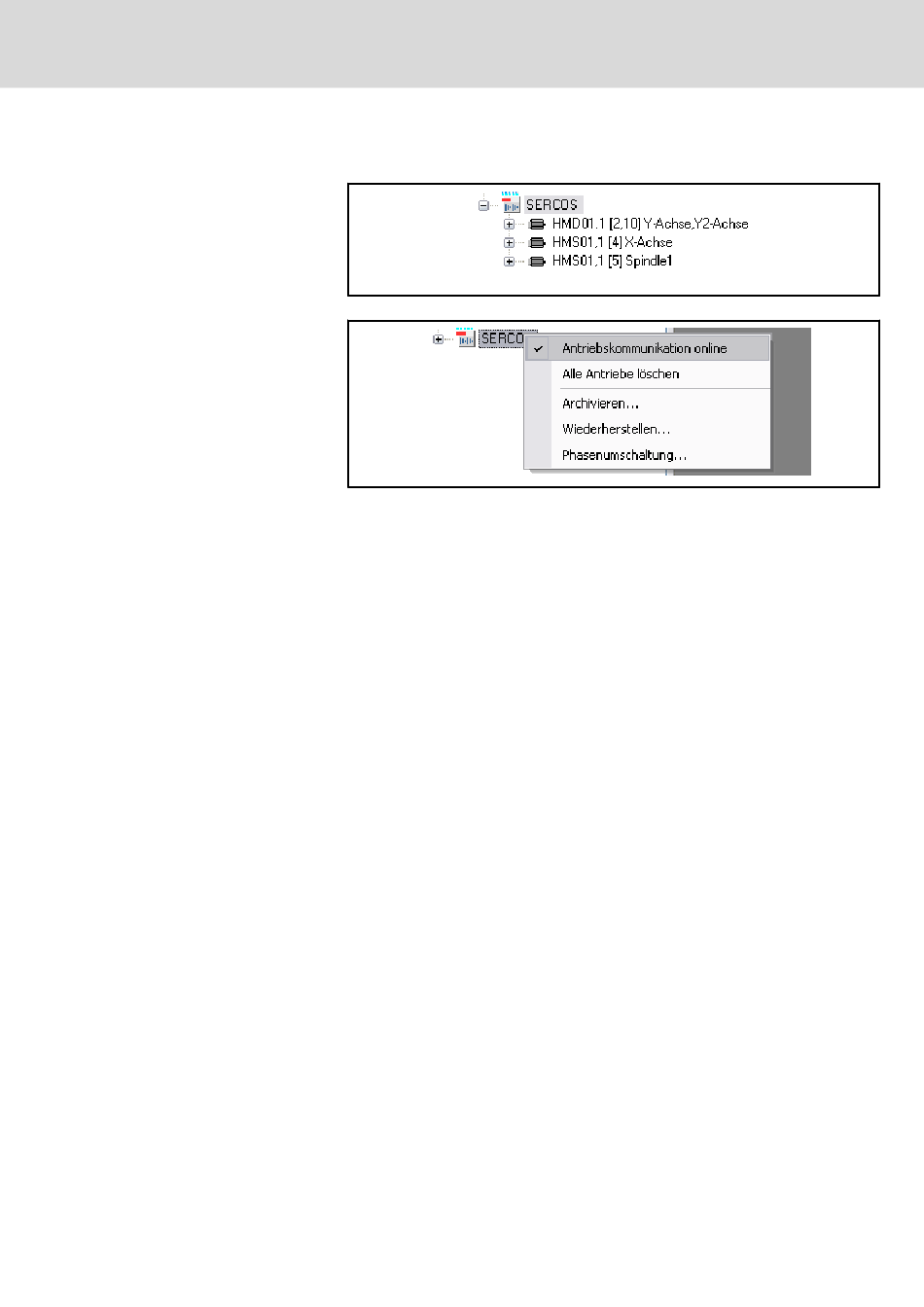

Abb. 7-194: Projektbaum mit Antrieben
Abb. 7-195: Kontextmenu "Kommunikation online"
Im oberen Bereich des Dialogs wird die aktuelle Phase grün hinterlegt ange‐
zeigt. Durch einen Klick auf eine Phase (0 bis 4) kann in die jeweilige Sercos
Phase geschaltet werden. Falls sich einer der Antriebe im Parametrierungs‐
modus ("PM-Mode") befindet, wird dies in der Zeile "Sercos Phase" ange‐
zeigt, gleich hinter der Phase 4.
Über die Buttons "Parametrieren" und "Betrieb" wird die jeweilige Phase aus‐
gewählt. Eine laufende Phasenumschaltung wird durch einen Laufbalken vi‐
sualisiert.
Weiterhin kann ausgewählt werden, welche Funktionen bei der Phasenum‐
schaltung ausgeführt werden:
● Fehler der Zustandsklasse 1 löschen
● SCS-Dateien in Sercos Phase 2 übertragen
● SCS-Dateien in Sercos Phase 3 übertragen
Am Ende der Umschaltung oder auch bei Fehlern wird eine Statusmeldung
ausgegeben.
