14/587
Montage, Demontage und elektrische Installation
3.5

Montage der Erweiterungsmodule

Bosch Rexroth AG R911393280_Ausgabe 03

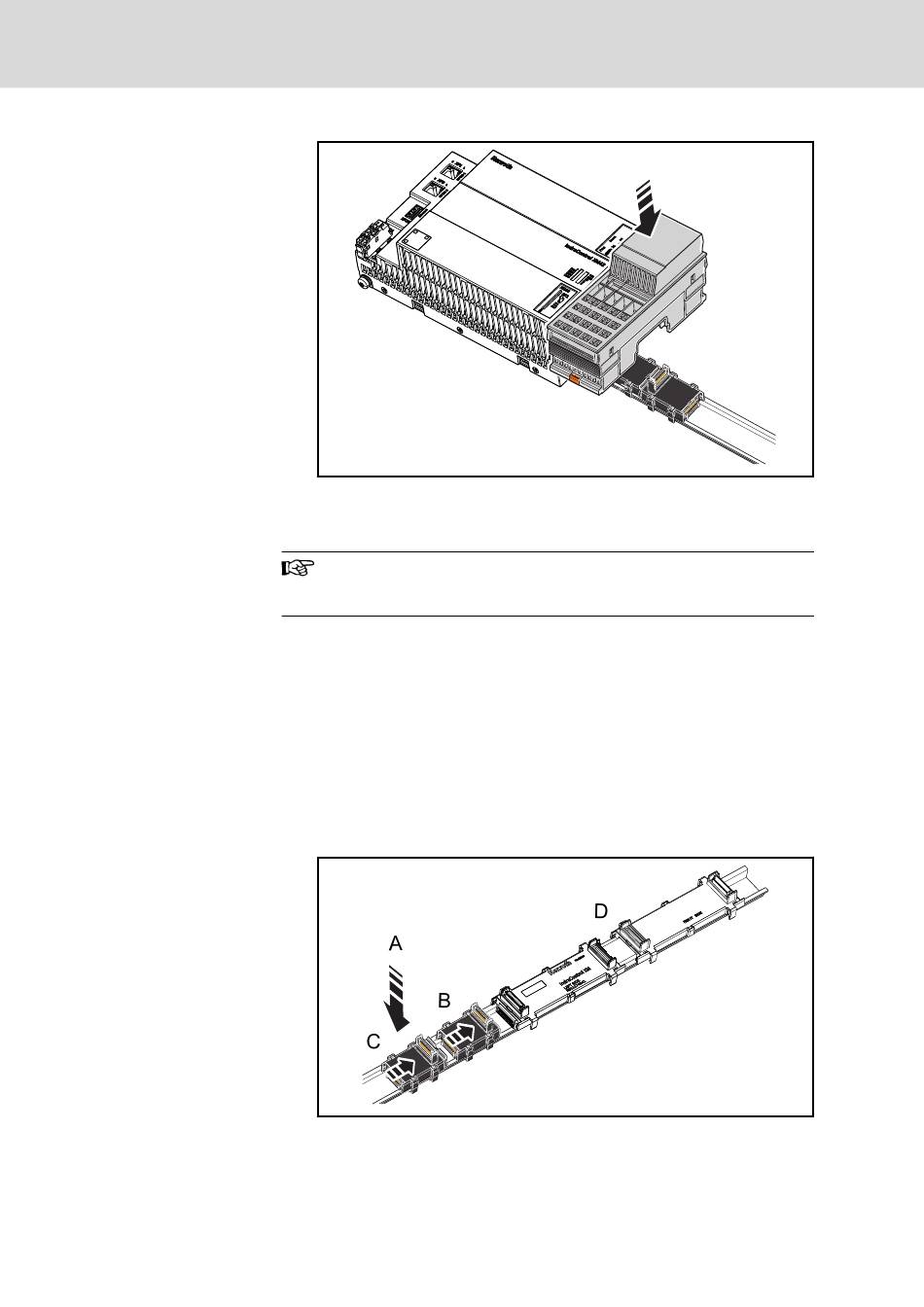

Abb. 3-9: S20-Module aufsetzen
Die Montage der Erweiterungsbussockel ist nur möglich, wenn
die Steuerung nicht auf dem Steuerungsbussockel aufgesteckt
ist.

Erweiterungsbussockel montieren

1. Drücken Sie den Erweiterungsbussockel für die Erweiterungsmodule
links neben dem Steuerungsbussockel auf die Hutschiene, bis alle Ver‐
rastungen sicher geschlossen sind, siehe "A" in nachfolgender Abbil‐
dung.
2. Schieben Sie den ersten Erweiterungsbussockel (siehe "B" nach rechts
und verbinden Sie den Erweiterungsbussockel mit dem Bussockel der
Steuerung, siehe "D" in nachfolgender Abbildung.
3. Schieben Sie den weiteren Erweiterungsbussockel nach rechts bis alle
Bussockel miteinander verbunden sind, siehe "C" in nachfolgender Ab‐
bildung.
Abb. 3-10: Erweiterungsbussockel untereinander und mit dem Steuer‐
ungsbussockel verbinden
MTX 15VRS Inbetriebnahme
