XM42-Inbetriebnahme

Hardwaredaten

Netzwerkeinstellungen

Bosch Rexroth AG R911393280_Ausgabe 03

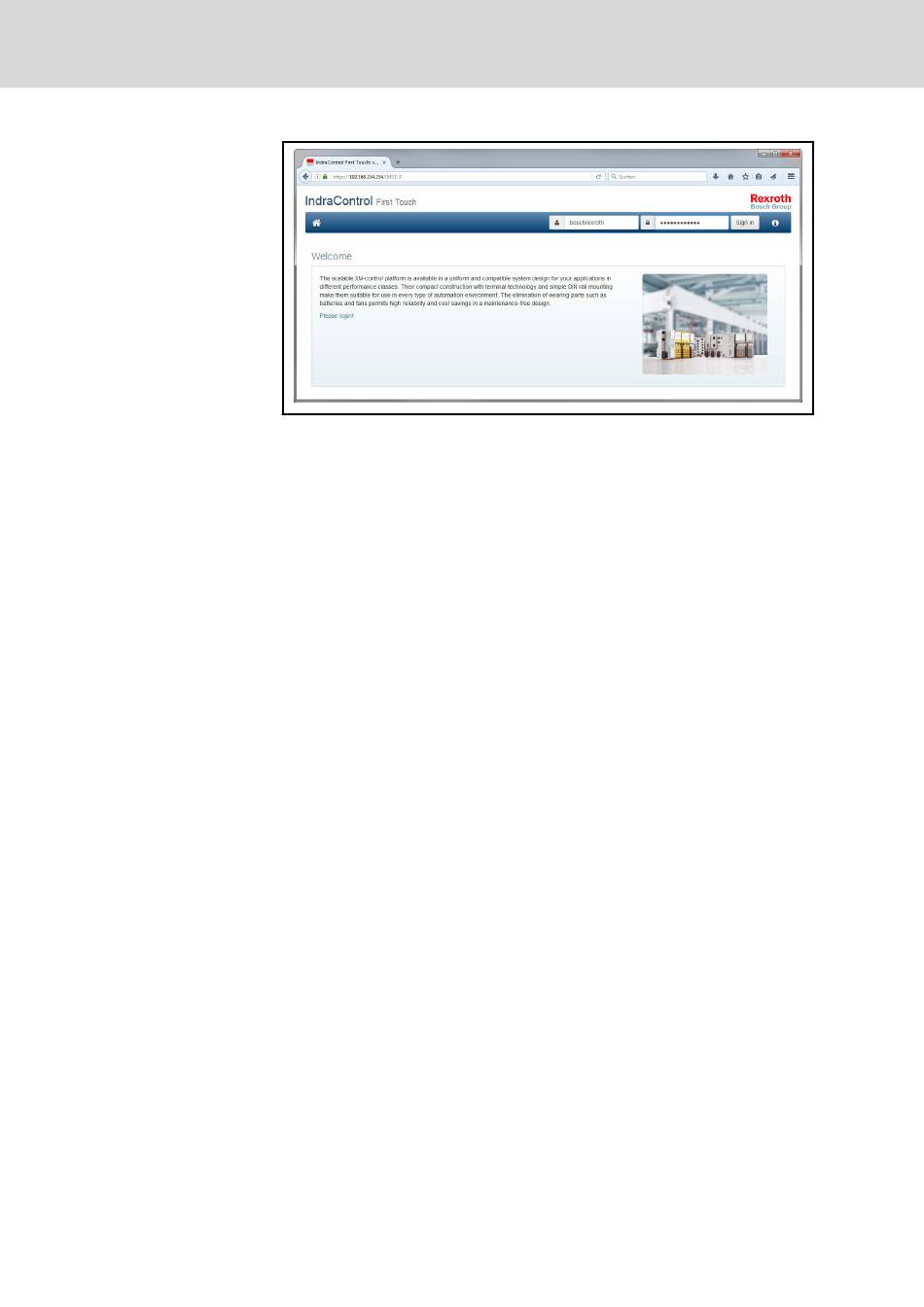

Abb. 4-6: Dialog "Welcome"
Die Seite "Hardware" listet alle gerätespezifischen Daten der Steuerung MTX
XM42 in tabellarischer Form auf.
● Materialindex
● Hardware-Typenschild
● Seriennummer
● Materialnummer
Die Seite "Network" dient zur Konfiguration der Netzwerkeinstellungen für
den Anschluss XF5 während der Erstinbetriebnahme. Es werden die aktuell
konfigurierten Netzwerkeinstellungen in den folgenden drei Formularfeldern
angezeigt und können auch über diese Formularfelder geändert werden:
● IP-Address
● Gateway
● Subnet Mask
Nach Eingabe der gültigen Netzwerkeinstellung kann die Netzwerkeinstellung
mit dem Button Write Configuration in die Steuerung geschrieben werden.
Wenn das Schreiben der Netzwerkeinstellungen erfolgreich abgeschlossen
wurde, wird eine Hinweismeldung im Kopfbereich der Seite angezeigt. Zu‐
sätzlich wird der Button Reboot Control angezeigt, der den Neustart der
Steuerung und damit die Übernahme der Netzwerkeinstellung ermöglicht.
MTX 15VRS Inbetriebnahme
