Funktionsprinzip, Technische Daten
3.
Funktionsprinzip, Technische Daten
3.1
Kurzbeschreibung
3.1.1
Messprinzip
Der Sensor surfaceCONTROL 2500 arbeitet nach dem Prinzip der optischen Triangulation (Streifenlichtprojektion):
- Mit Hilfe eines Matrix-Projektors wird eine Musterfolge auf die Prüfobjektoberfläche projiziert.
- Das von der Prüfobjektoberfläche diffus reflektierte Licht der Muster wird in zwei Kameras erfasst.
- Aus den aufgenommenen Bildfolgen und der Kenntnis der Anordnung der beiden Kameras zueinander wird die
dreidimensionale Oberfläche des Prüfobjektes berechnet.
3.1.2
Systemaufbau
Der Sensor surfaceCONTROL 2500 ist ein Sensor für die berührungslose zerstörungsfreie optische und dreidimensio-
nale Vermessung von diffus reflektierenden Oberflächen.
Der Sensor surfaceCONTROL 2500 kann nur in Verbindung mit einem Systemrechner mit entsprechender Software
für die Konfiguration des Sensors, den Datentransfer, sowie die Datenberechnung und -auswertung betrieben wer-
den.
Ein Inspektionssystem für die optische Oberflächeninspektion besteht mindestens aus
- einem Sensor surfaceCONTROL 2500 oder surfaceCONTROL 2500/ST
- einem Systemrechner mit vorinstallierter Software,
die über
- einen Kabelbaum miteinander verbunden sind.
- mehrere Lichtwellenleiterpaare (3x2) miteinander verbunden sind (gilt nur für das Modell 2500/ST).
Der Sensor surfaceCONTROL 2500 besteht aus zwei Kameras, einem Projektor und einem temperaturstabilen
Gehäuse. Die Anschlüsse für die Datenkommunikation zwischen Kamera, Projektor und Systemrechner sind auf ein
gemeinsames Anschlussfeld auf der Rückseite des Sensors herausgeführt.

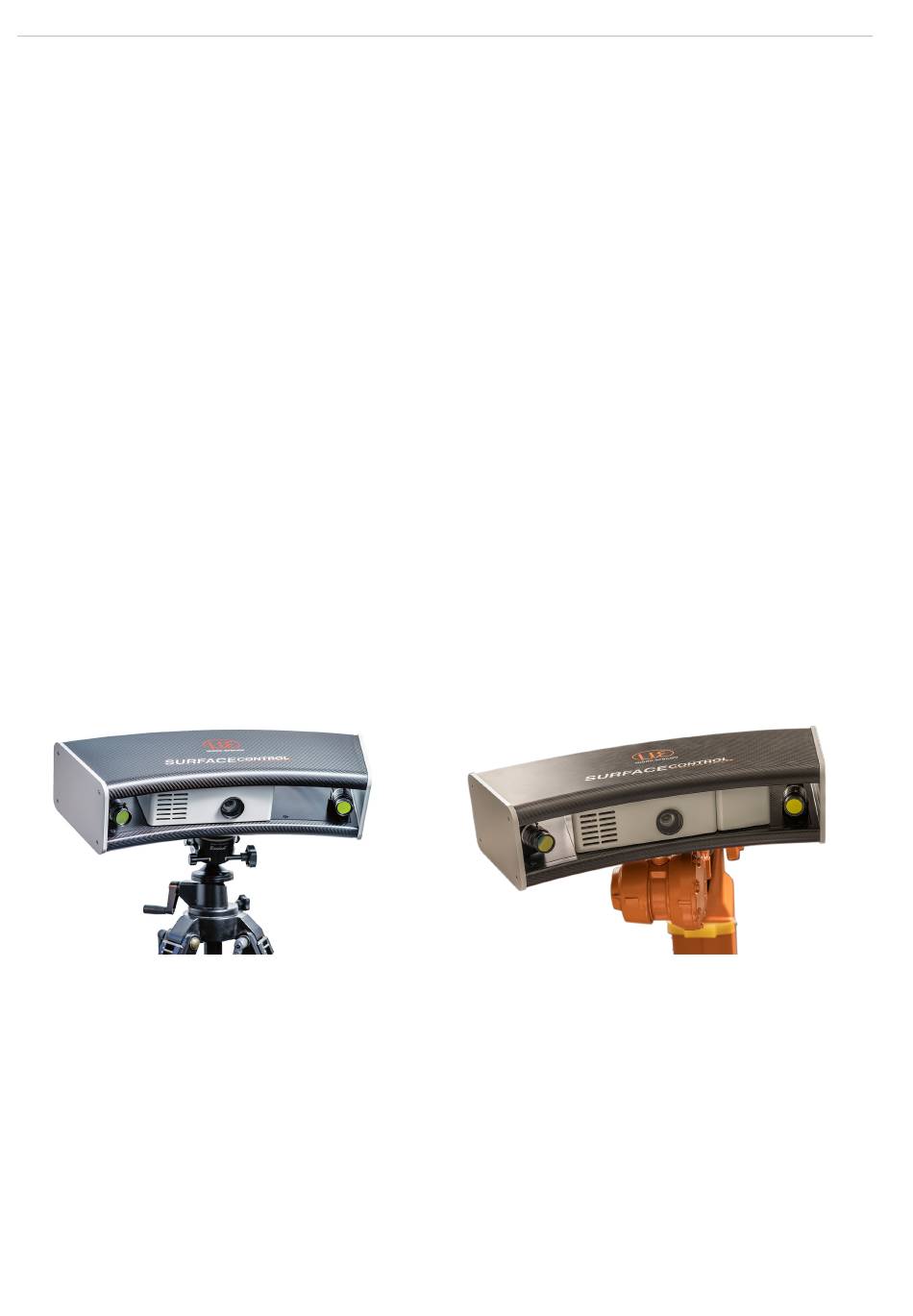

Abb. 2 Sensor surfaceCONTROL 2500
3.1.3
Besondere Leistungsmerkmale
- Die Sensoren der Produktfamilie surfaceCONTROL 2500 decken Messfelder unterschiedlicher Größe für verschie-
denste Anwendungen ab und zeichnen sich durch einen besonders großen Tiefenmessbereich (Z-Achse) aus.
- surfaceCONTROL 2500 zeichnet sich durch eine hohe Bildaufnahmegeschwindigkeit bei gleichzeitig hoher Mess-
genauigkeit aus.
- surfaceCONTROL 2500 hat ein kompaktes, leichtes und funktionales Gehäuse.
- Durch die Verwendung von CFK als Material für den Grundträger der Kameras ist der Sensor besonders tempera-
turstabil.
surfaceCONTROL 2500
Abb. 3 Sensor surfaceCONTROL 2500/ST
Seite 8
