Betrieb
6.6

Messobjekt platzieren, Dickenmessung

Der Pilotlaser mit rotem Licht unterstützt Sie während der Inbetriebnahme, den Sensor auf das Ziel auszurichten.
Den Pilotlaser können Sie im Menü Einstellungen > Systemeinstellungen ein- bzw. ausschalten.
Platzieren Sie das Messobjekt möglichst in der Mitte des Arbeitsbereiches.
Die Peakposition im FFT-Signal bleibt stabil, auch wenn sich das Messobjekt bewegt. Die Peakposition hängt von der
Dicke des Messobjektes ab.

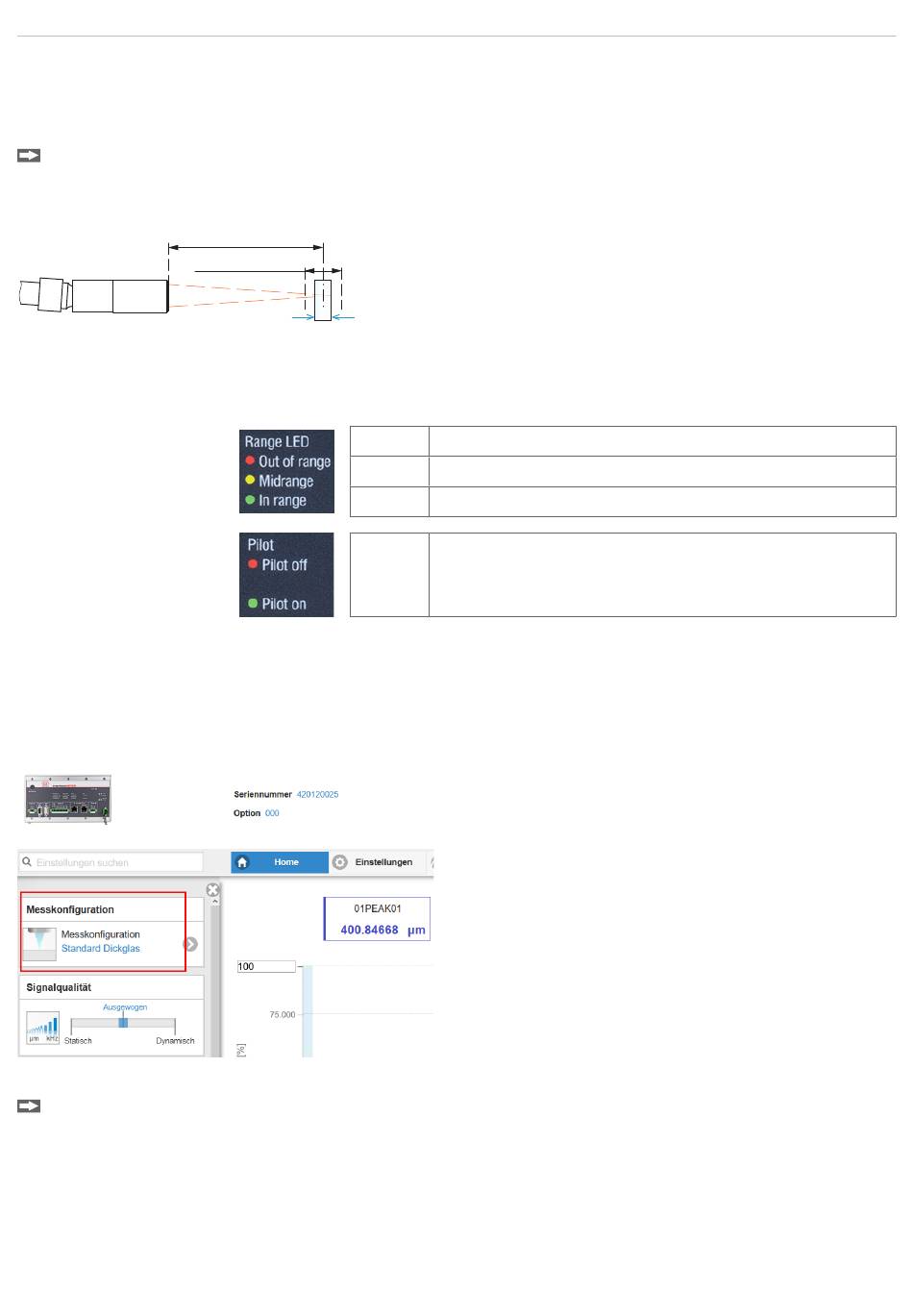

Abb. 31 Grundlagen Dickenmessung
Die LED Range an der Frontseite des Controllers zeigt die Position des Messobjektes zum Sensor an.
Die LED Range an der
Frontseite des Controllers
zeigt die Position des Mess-
objektes zum Sensor an.
1) Die maximale Dicke für einen Luftspalt beträgt 2,1 mm. Die Dicke für Glas (bei n = 1,5) beträgt minimal 35 µm, maxi-
mal 1,4 mm.
6.7 Auswahl Messkonfiguration, Signalqualität
Im Controller sind gängige Messkonfigurationen (Preset) für verschiedene Messobjektoberflächen gespeichert. Diese
erlauben einen schnellen Start in die individuelle Messaufgabe. Im Preset sind grundlegende Merkmale wie z. B. die
Peak- und Materialauswahl oder die Verrechnungsfunktionen bereits eingestellt.
Die Signalqualität ist ab Werk auf Ausgewogen eingestellt.
Gehen Sie in das Menü Home > Messkonfiguration und starten Sie die Konfigurationsauswahl. Wählen Sie
eine Konfiguration aus.
Nachfolgend finden Sie eine Übersicht aller möglichen Presets.
IMS5x00
Arbeitsabstand
Arbeitsbereich
Messbereich Dicke
Rot
Gelb
Grün
Grün
1
Kein Messobjekt vorhanden oder außerhalb des Messbereichs
Messobjekt in der Nähe von Messbereichsmitte
Messobjekt im Messbereich
Pilotlaser wird wechselnd ein- bzw. ausgeschaltet, wenn kein
Messobjekt vorhanden oder außerhalb des Messbereichs
