Funktionsprinzip, Technische Daten
reflectCONTROL Sensor
2.
Funktionsprinzip, Technische Daten
2.1
Messprinzip
Das Messsystem reflectCONTROL Sensor inspiziert automatisch spiegelnde Oberflä-
chen.

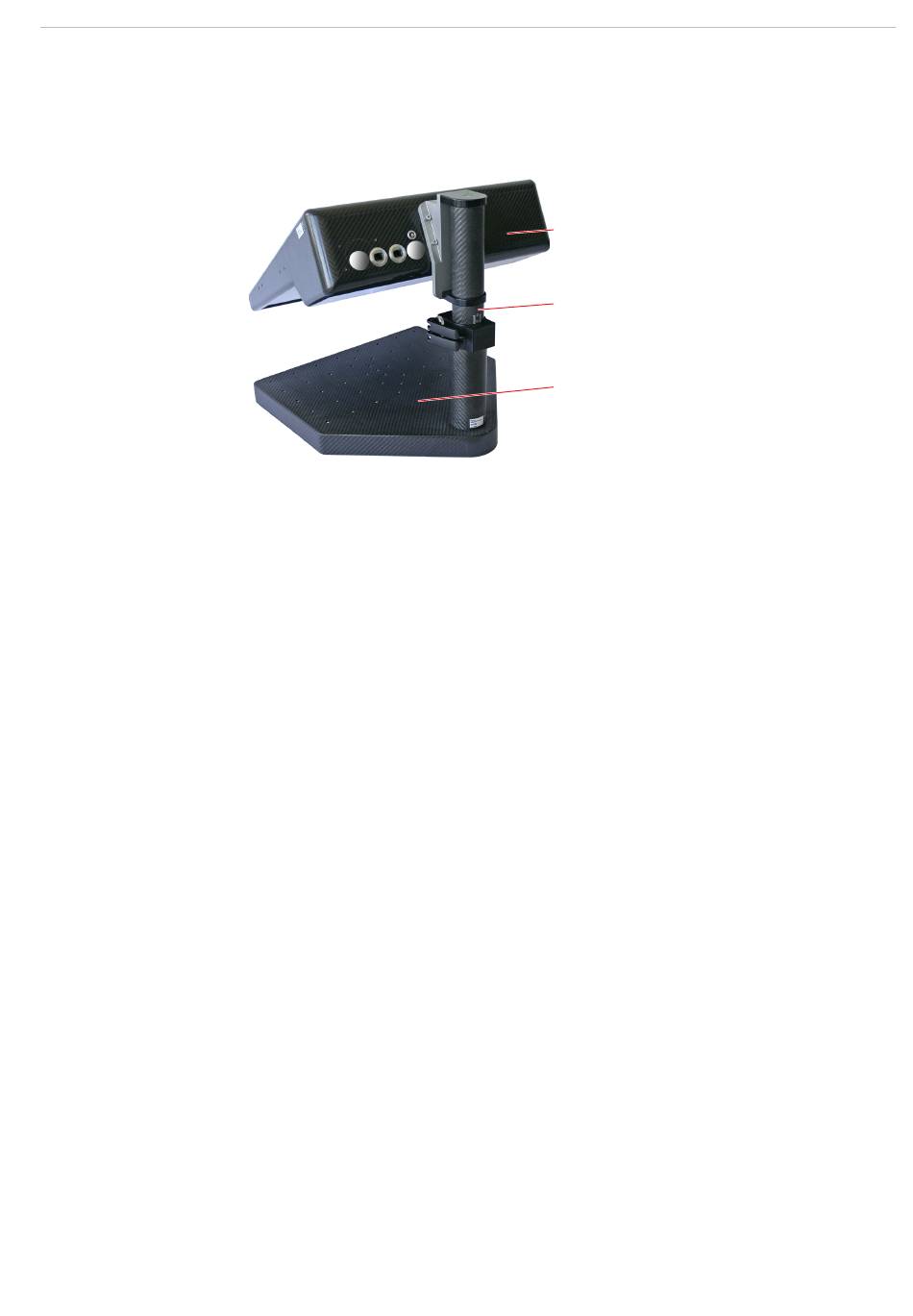

Abb. 1 Komplettansicht des Messsystems
reflectCONTROL Sensor arbeitet nach dem Messprinzip der phasenmessenden De-
flektometrie. Das Messverfahren eignet sich insbesondere für die Defekterkennung und
Vermessung ebener spiegelnder Flächen. Bei der Deflektometrie wird nicht die Oberflä-
che selbst untersucht, sondern deren optisch verzerrende bzw. intensitätsschwächende
Wirkung, die sich im Spiegelbild eines Musters zeigt. Dabei wird ein Sinusmuster auf
einem Display dargestellt und anschließend das Spiegelbild dieses Musters mit einer
Kamera aufgenommen. Unter Phasenverschiebung des dargestellten Musters werden ei-
nige wenige Bilder mit einer CCD-Kamera aufgenommen und an Hand der gewonnenen
Daten algorithmisch Krümmungen und Intensitätsamplituden vollflächig ermittelt.
Bei der 3D-Vermessung (Stereo-Deflektometrie) erfolgt eine simultane Bildaufnahme
zweier Kameras aus verschiedenen Richtungen. Die kombinierte Auswertung der Daten
beider Kameras erlaubt eine stabile 3D-Rekonstruktion des Messobjekts.
Voraussetzung für die 3D-Rekonstruktion ist eine Kalibrierung. Hierbei werden mit Hilfe
eines speziellen Kalibrierspiegels die Positionen der Kameras, des Bildschirms sowie
die Abbildungseigenschaften der Kameras ermittelt. Die 3D-Rekonstruktion liefert eine
Punktewolke mit X/Y/Z-Koordinaten.
1) Nicht Bestandteil des Lieferumfangs
2.2
Aufbau
Das kompakte System enthält alle für die Messung nötigen Komponenten in einem Ge-
häuse.
2.3
Anforderungen an das Messobjekt
Voraussetzung für Deflektometrie ist, dass das Streifenmuster über das Messobjekt von
der Kamera erfasst werden kann. Optimal sind möglichst ebene und spiegelnde Flä-
chen. Konvex gewölbte Messobjekte (Strahlen werden gestreut) müssen gegebenenfalls
aus mehreren Messpositionen untersucht werden.
1 reflectCONTROL Sensor
1
2 Stativ
1
3 Messobjektauflage
2
3
1
Seite 7
