colorSENSOR OT-3
Series
colorSENSOR OT Serie

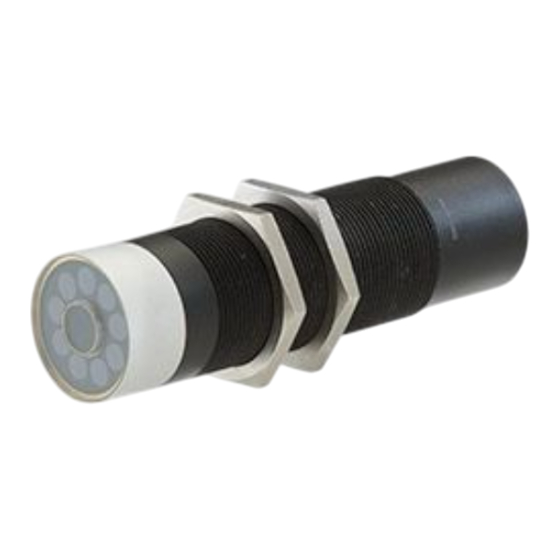

colorSENSOR OT-3-HR-50
- Messbereich typ. 20 mm ... 80 mm
- Polarisationsfilter (sehr starke Reduzierung des Glanzeffektes)
- Bis zu 31 Farben abspeicherbar
- RS232-Schnittstelle (USB-Adapter optional)
- 8x superhelle Weißlicht-LED, fokussiert (AC-, DC-, PULSE-
Betrieb umschaltbar bzw. OFF für Selbstleuchter)
- Farb-, Kontrast- und Graustufenerkennung
- Fremdlichtunempfindlich
- Helligkeitsnachregelung zuschaltbar
- Schaltfrequenz bis 35 kHz
- Mehrere TEACH-Möglichkeiten (über PC, SPS oder Taster)
- Verschiedene Auswertealgorithmen aktivierbar
- "BEST HIT"-Modus ("Farben erkennen wie der Mensch")
- Schaltzustandsanzeige über 5 gelbe LEDs
- Temperaturkompensiert im Klimaschrank
- Mittelwertbildung zuschaltbar (von 1 bis über 32000 Werte)
- Farbkontrolle von Selbstleuchtern (LEDs, Halogenlampen, Displays, ...)
- 3-Farbfilterdetektor (True Color Detektor: "Farben sehen wie der Mensch")
Aufbau
Produktbezeichnung:
colorSENSOR OT-3-HR-50-12.5
colorSENSOR OT-3-HR-50-25
(incl. Software colorCONTROL-S)
d5 = Beim Einsatz einer Blende von Ø 5 mm wird der
Detektionsbereich im Arbeitsabstand 50 mm
auf typ. 13 mm reduziert.
Optikaufnahme
(Aluminium,
natur eloxiert)
Empfangsoptik und
Sendeoptik mit 8x Weißlicht-LEDs
mit 3-Farbfilterdetektor (True Color)
sowie Polarisationsfilter
(kratzfeste Glasabdeckung)
4-pol. Buchse Binder Serie 707
RS232-Schittstelle
Anschlusskabel:
CAB-M5-4P-St-ge; PUR; xm-RS232
oder
CAB-M5-4P-St-ge; xm-PVC; USB
MICRO-EPSILON Eltrotec GmbH
Heinkelstraße 2 · 73066 Uhingen / Deutschland
Tel. +49 (0) 7161 / 98872-300 · Fax +-49 (0) 7161 / 98872-303
eltrotec@micro-epsilon.de ·
True Color Farbsensoren
•
TEACH-Taste
(externes Teachen
über Eingang IN0)
www.micro-epsilon.de
Betriebsanleitung
8-pol. Buchse Binder Serie 712
(Anschluss an SPS)
Anschlusskabel:
CAB-M9-8P-St-ge; xm-PUR; offen
colorSENSOR OT-3-HR-50
Montagezubehör:
(S. 7)
FL-34
(Flachflansch)
WFL-34
(Winkelflansch)
Robustes Aluminium-
gehäuse, blau eloxiert
Befestigungs-
schrauben (M34)
LED-Display:
Schaltzustandsanzeige
über 5 gelbe LEDs
