Funktionsprinzip, Technische Daten
2.
Funktionsprinzip, Technische Daten
2.1
Anwendungsgebiet
Das capaNCDT CST6110 ist ein kapazitives Messsystem für die berührungslose Drehzahlmessung von leitenden Messobjekten wie
Metallen und nicht-leitenden Objekten wie Keramik oder Kunststoff.
2.2
Messprinzip
Der Sensor reagiert auf Annäherung oder Entfernen (je nach Ausgangszustand) von Werkstoffen. Das kapazitive Messprinzip beruht
auf einer Ladungsverschiebungen im Sensor. Diese Kapazitätsänderung wird vom Controller detektiert und verarbeitet. Auch die
Drehzahl von Messobjekten aus nicht-leitenden Werkstoffen wird gemessen, dazu ist ein geringerer Abstand zwischen Sensor und
Messobjekt erforderlich, als bei elektrisch leitfähigen Messobjekten.
2.3
Aufbau des kompletten Messsystems
Das berührungslos arbeitende Einkanal-Messsystem besteht aus:
- Sensor mit Sensorkabel
- Controller (eingebaut in ein kompaktes Aluminium-Gehäuse)
- Versorgungs- und Signalkabel SCAC3/6, siehe Kap.
Einzelne Komponenten des Messsystems können ohne Einschränkung der Funktionalität getauscht werden.

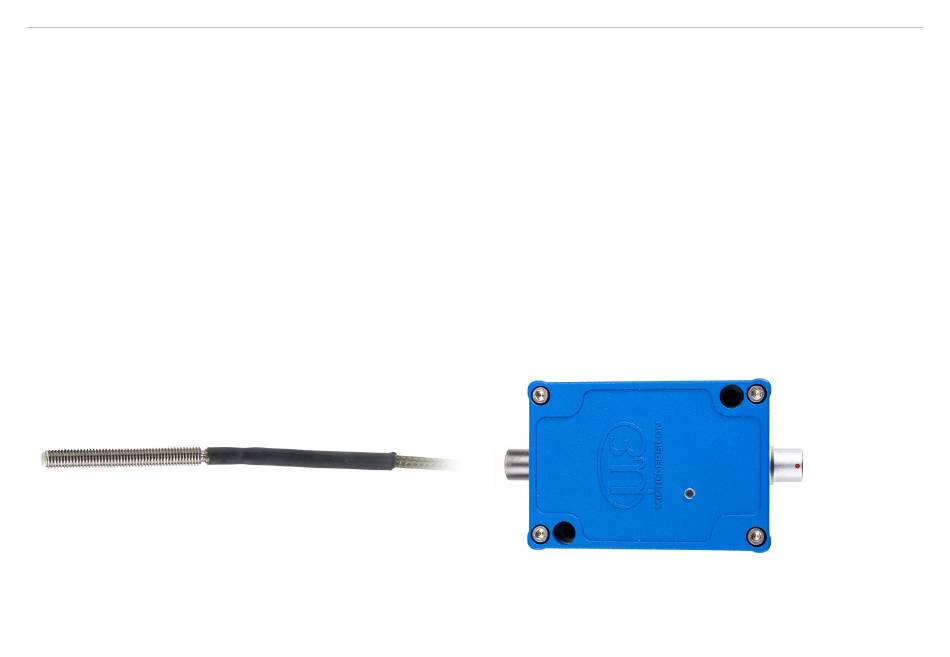

Abb. 1 Komponenten zur Zählmessung, bestehend aus Sensor mit Kabel und Controller
capaNCDT CST6110
4.3
Seite 7
