Montage
surfaceCONTROL 2500
5.1.2
Befestigung, Montageadapter
Der Sensor wird entweder auf einem Stativ, an einem Roboter oder an einem Portal
befestigt.
Für die Befestigung des Sensors auf einem Stativ oder einem Roboter werden entspre-
chende Montageadapter, matt schwarz eloxiert, als separates Zubehör
A 1.2.
5.1.2.1
Allgemein
Die Sensoren sind optische Sensoren, mit denen im µm-Bereich gemessen wird.
i
Achten Sie bei Montage und Betrieb auf sorgsame Behandlung!
Die Montageadapter werden immer mit insgesamt 6 Schrauben M6 an der Sensorunter-
seite befestigt. Für die eindeutige Orientierung des Adapters dient ein Metallstift an der
Unterseite des Sensors.
Montieren Sie den Sensor und den Montageadapter vollflächig zueinander.
Der Sensor und der Montageadapter dürfen nicht verkippt zueinander montiert sein. Alle
Schrauben müssen fest angezogen sein. Ein nicht korrekt montierter Adapter kann dazu
führen, dass die wiederholgenaue Positionierung des Sensors beeinträchtigt ist, sowie
die Verbindungselemente von Sensor, Adapter und Stativ ungleichmäßig mechanisch
belastet werden.
5.1.2.2
Montage mit Flanschadapter

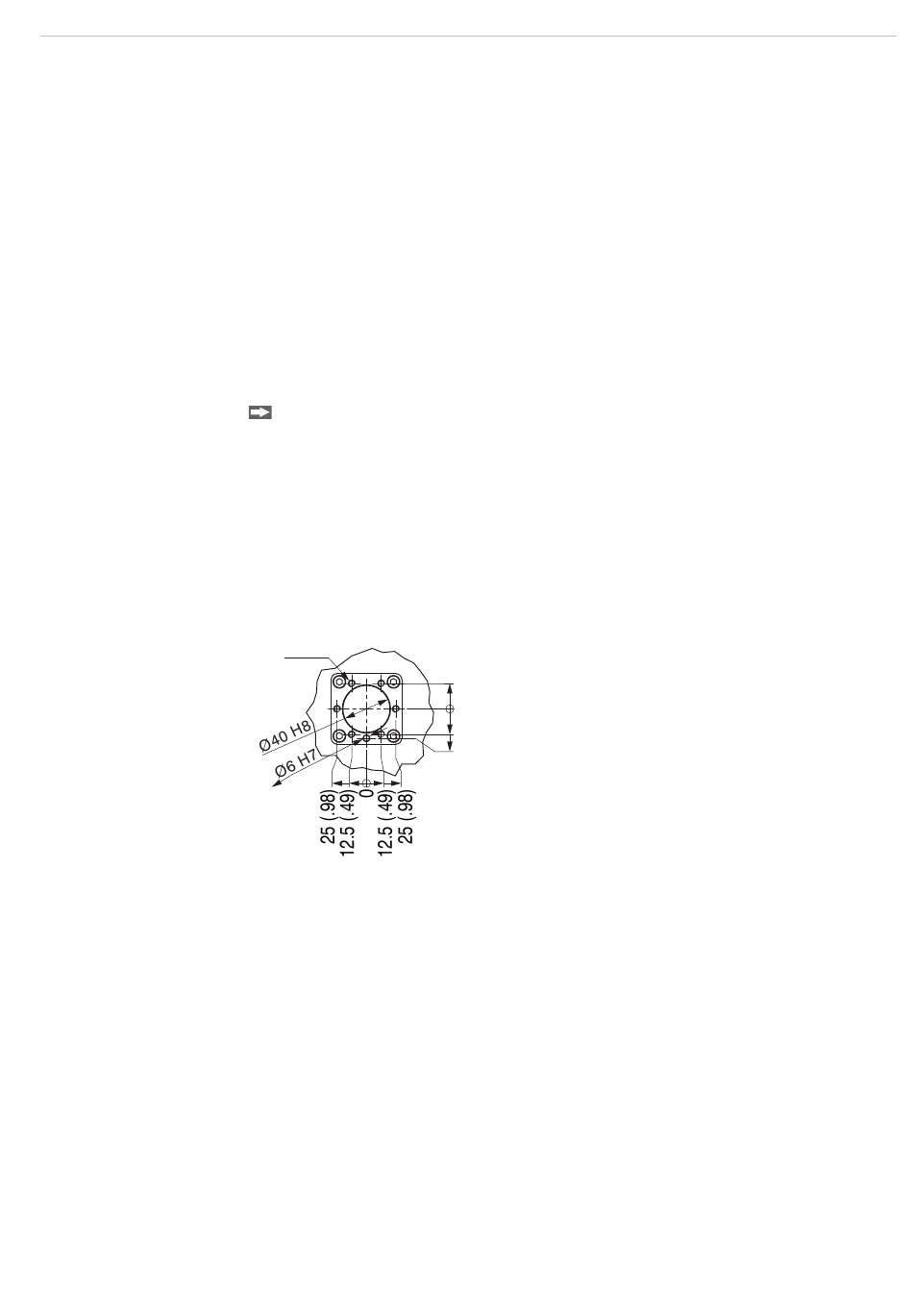

Für die Montage des Sensors muss ein entsprechender Flanschadapter verwendet wer-
den. Der Anschluss an der Sensorunterseite ist in folgender Grafik dargestellt.
A (1:2)
6x M6
Abb. 7 Ansicht Flanschadapter
21.65 (.85)
0
21.65 (.85)
25 (.98)
angeboten, siehe
Seite 13
