Systemaufbau, Anschlussmöglichkeiten
Allgemeine Regeln
Vermeiden Sie grundsätzlich
- jegliche Verschmutzung der Stecker, z. B. Staub
- jegliche mechanische Belastung des Lichtwellenlei-
ters
- starke Krümmung des Kabels

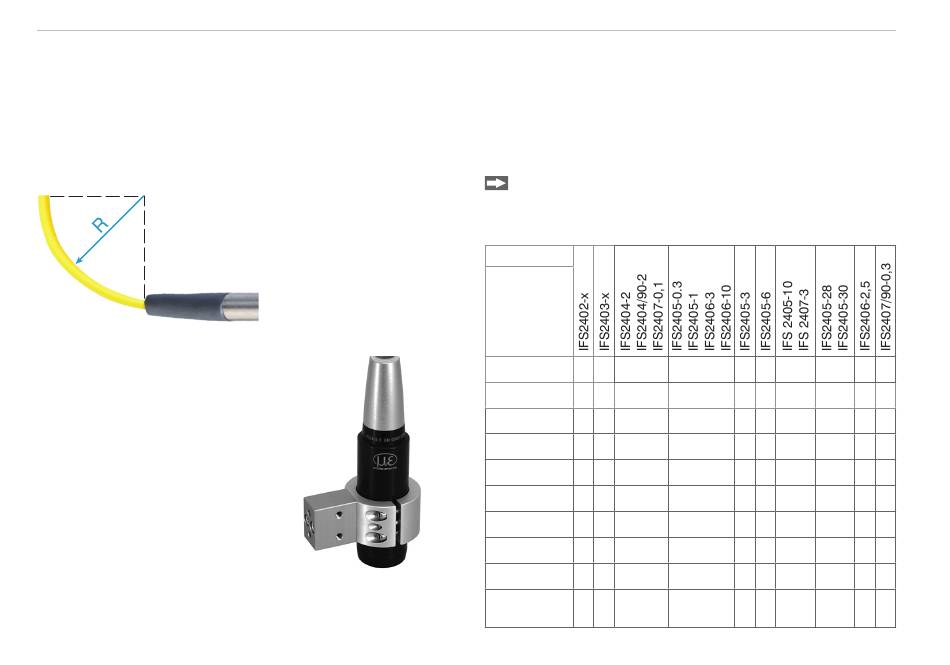

Unterschreiten Sie niemals den zulässigen Biegeradius.
Sensor der Reihe IFS2405
eingespannt in einen Montage-
adapter vom Typ MA2405-x
confocalDT 2421 / 2422
Festverlegt:
R = 30 mm oder mehr
Flexibel:
R = 40 mm oder mehr
Befestigung Sensor, Montageadapter
Die optischen Sensoren der Serie IFS240x messen im
μm-Bereich.
i
Achten Sie bei Montage und Betrieb auf sorgsame
Behandlung!
Montieren Sie die Sensoren IFS240x mit Hilfe eines
Montageadapters oder an der Montagefläche/Mon-
tagegewinde.
Sensor
Montage-
Adapter
MA2400-27
•
MA2402-4
•
MA2403
•
MA2404-12
MA2405-34
MA2405-40
MA2405-54
MA2405-62
MA2406-20
Montage-
gewinde
•
•
•
•
•
•
Seite 6
•
