Systemaufbau, Anschlussmöglichkeiten

Sensorkabel

Der Sensor wird mit einem Lichtwellenleiter an den
Controller angeschlossen.
- Kürzen oder verlängern Sie den Lichtwellenleiter
nicht.
- Ziehen oder tragen Sie den Sensor nicht am Lichtwel-
lenleiter.
Eine Reinigung der Stecker ist nur mit entsprechender
Fachkenntnis möglich.
IMS5x00

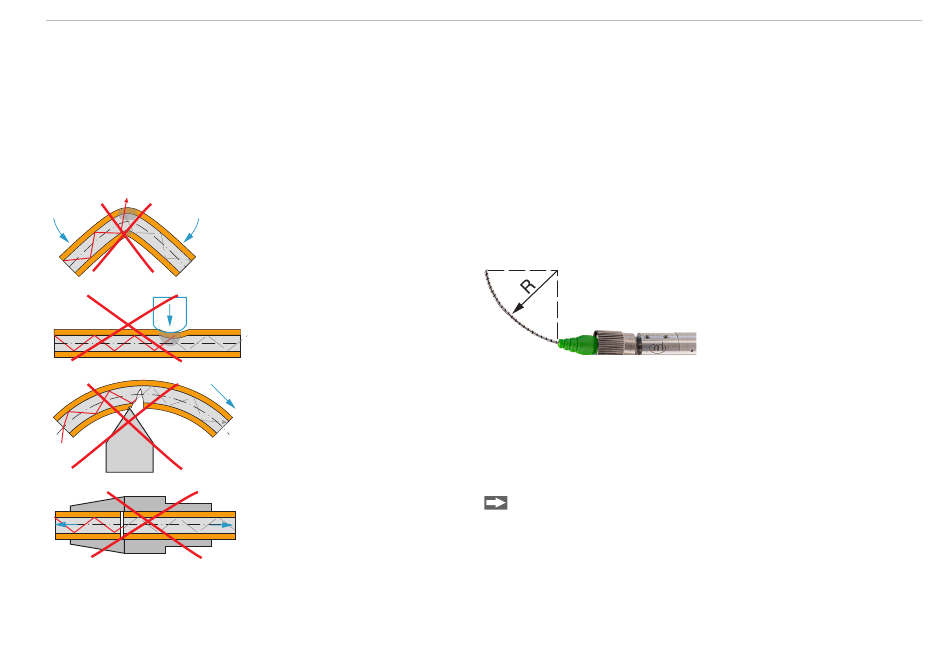

Knicken Sie den Licht-
wellenleiter nicht.
Quetschen Sie den
Lichtwellenleiter nicht,
befestigen Sie ihn nicht
mit Kabelbindern.
Ziehen Sie den Licht-
wellenleiter nicht über
scharfe Kanten.
Ziehen Sie nicht am
Lichtwellenleiter.
Allgemeine Regeln
Vermeiden Sie grundsätzlich:
- jegliche Verschmutzung der Stecker, z. B. Staub oder
Fingerabdrücke
- unnötige Steckvorgänge
- jegliche mechanische Belastung des Lichtwellenleiters
(Knicken, Quetschen, Ziehen, Verdrillen, Knoten o. ä.)
- starke Krümmung des Lichtwellenleiters, da die Glasfa-
ser dabei geschädigt wird und dies zu einem bleiben-
den Schaden führt.
Unterschreiten Sie niemals den zulässigen Biegeradius.

Befestigung Sensor, Montageadapter

Die Sensoren nutzen ein optisches Messprinzip, mit dem
im nm-Bereich gemessen werden kann.
i
Achten Sie bei Montage und Betrieb auf sorgsame
Behandlung!
Montieren Sie die Sensoren mit einer Umfangsklem-
me.
Verwenden Sie den Montageadapter MA5400-10 aus
dem optionalen Zubehör.
Diese Art der Sensormontage bietet die höchste Zuverläs-
sigkeit, da der Sensor über sein zylindrisches Gehäuse
flächig geklemmt wird.
Festverlegt:
R = 30 mm oder mehr
Flexibel:
R = 40 mm oder mehr
