Montage- und Inbetriebnahmeanleitung
4.
Montage- und Inbetriebnahmeanleitung
4.1
Montage und Befestigung
Die Lieferung der Messmaschine erfolgt mit Antrieb für die Messwalze.
Alle auszuführenden Tätigkeiten durch den Gesamt-Anlagen-Hersteller sind in diesem Kapitel beschrieben.
Der Montageort sollte nach Möglichkeit frei von Verschmutzungen sein, z. B. Staub oder Dämpfe. Diese können zu
Messunsicherheiten führen. Verwenden Sie bei Bedarf die optionale Luftspülung an den Sensoren, um Ablagerungen
von Staub usw. an den Glasscheiben für den Laser und den Empfänger zu verringern.
Der Montageort sollte erschütterungsfrei und vibrationsarm sein. Der Montageort muss eine ausreichende Standfes-
tigkeit aufweisen.
4.2
Übersicht Schnittstellen
1
Reflector

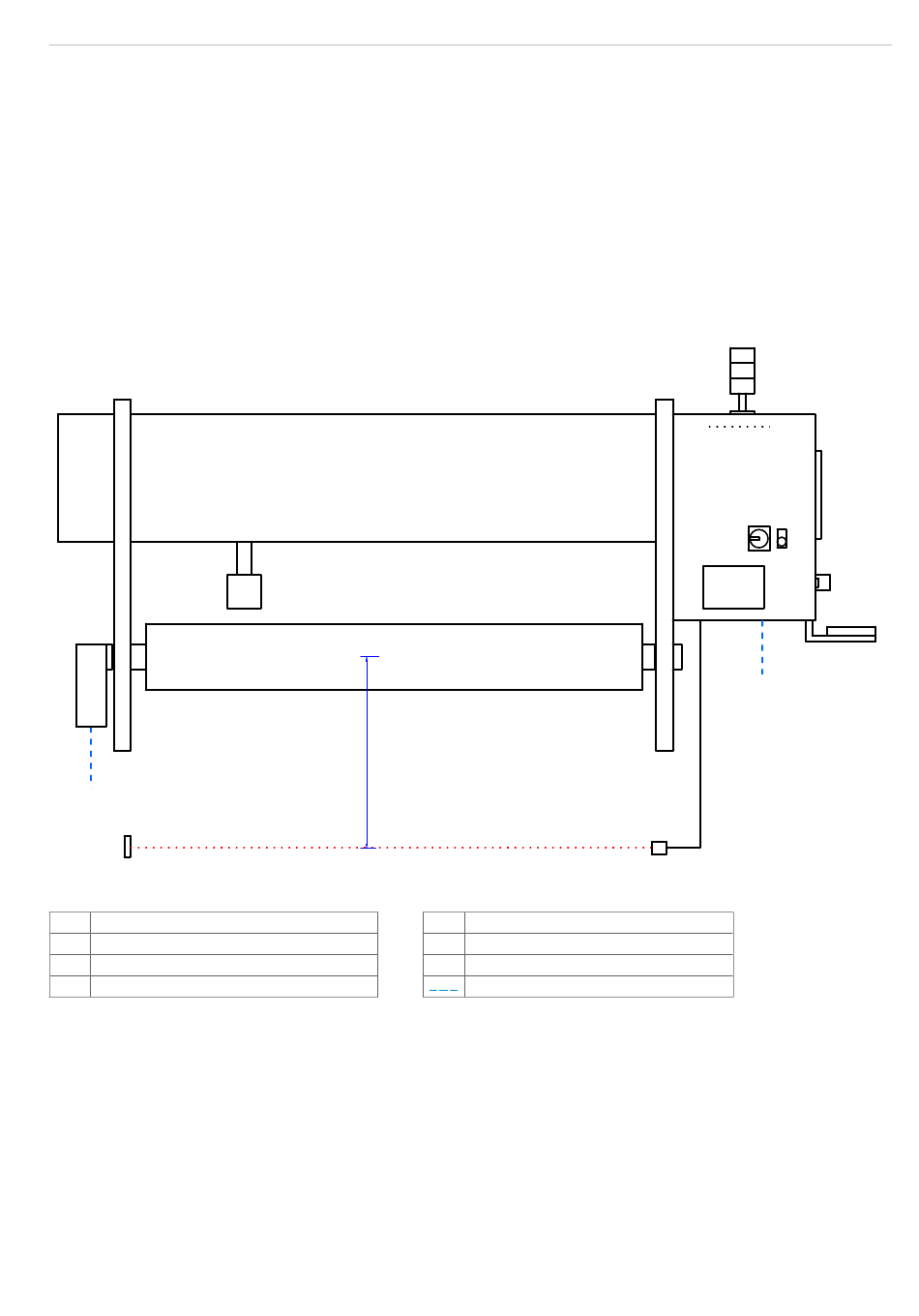

Abb. 17 Erforderliche Schnittstellenanschlüsse durch den Anlagenbetreiber
1
400V
2
Druckluft
3
Not-Halt
4
230V 10A
Die Übersicht zu den Schnittstellen können auch dem Klemm- und Schaltplan im Anhang entnommen
9.2.
4.3
Vorsicherung
Die Größe der Vorsicherung für die Messanlage ist aus dem E-Plan zu
Das rechtzeitige Auslösen der Vorsicherung ist durch Schleifenimpedanz-Messung und Verwendung entsprechender
Leitungsquerschnitte durch den Kunden sicherzustellen.
thicknessCONTROL RTP 8301.EO / 4350039.85
> 3m
5
Erdung
6
Fernwartung
7
Interface (Profinet)
nicht im Lieferumfang enthalten
Photoelectric sensor
material too high
entnehmen, siehe
9.2.
2 .. 7
werden, siehe
Seite 25
