Montage
5.6.3

Befestigung, Montageadapter

Die Sensoren der Serie IMP nutzen ein optisches Messprinzip, mit dem im nm-Bereich gemessen werden kann.
i
Achten Sie bei Montage und Betrieb auf sorgsame Behandlung!
Die Sensoren sind mit einer Umfangsklemmung zu befestigen. Diese Art der Sensormontage bietet die höchste Zuver-
lässigkeit, da der Sensor über sein zylindrisches Gehäuse flächig geklemmt wird. Sie ist bei schwierigen Einbauumge-
bungen, zum Beispiel an Maschinen, Produktionsanlagen und so weiter, zwingend erforderlich.
Montieren Sie die Sensoren der Reihe IMP-DS19 oder IMP-TH45 mit Hilfe eines Montageadapters MA5400-10.
ø8
ø4,5
8
10
A-A
34
28
A

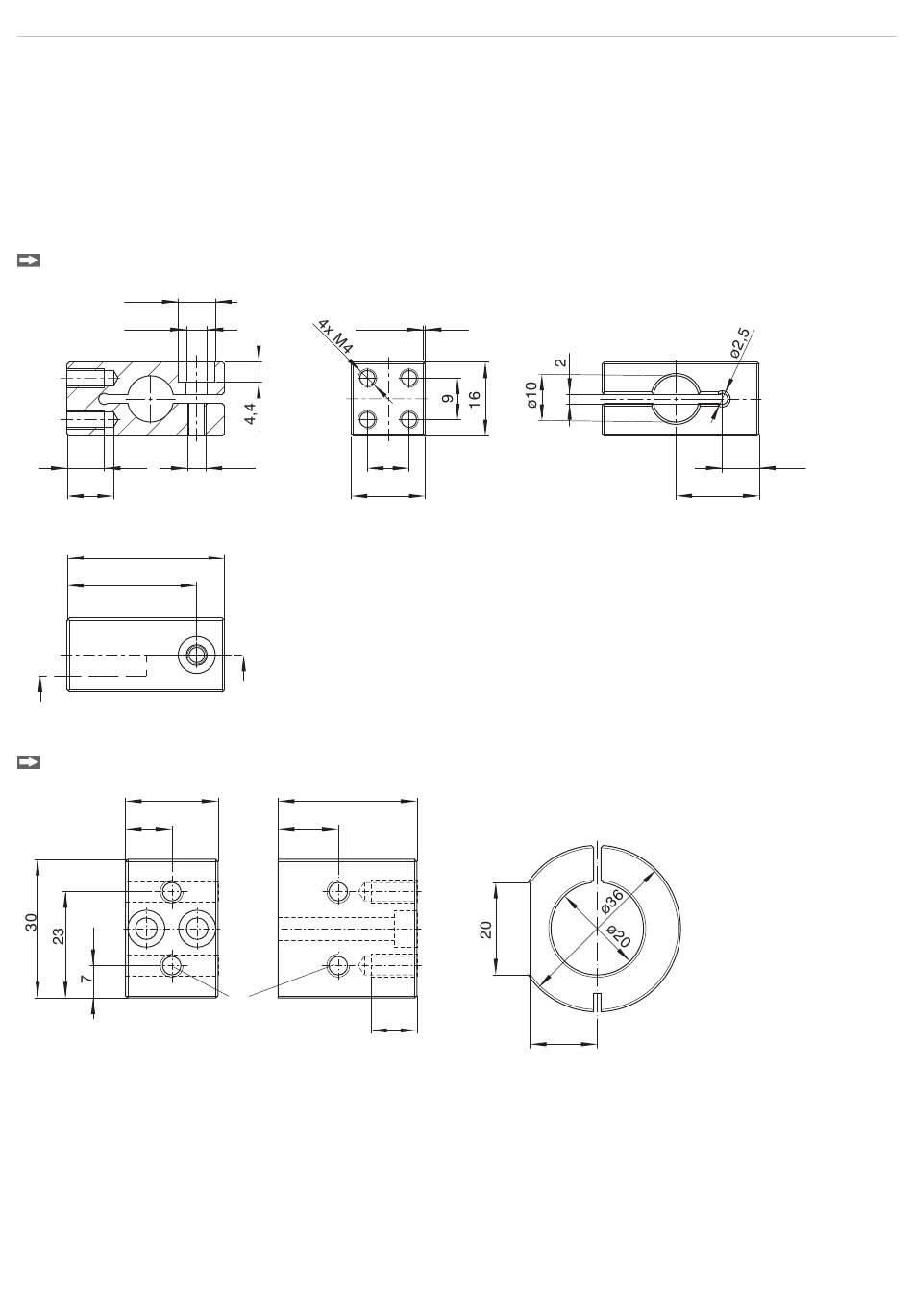

Abb. 25 Montageadapter MA5400-10
Montieren Sie die Sensoren der Reihe IMP-TH70 mit Hilfe eines Montageadapters MA5400-20.
20
10
Montageblock
Abb. 26 Montageadapter MA5400-20
IMS5x00
0,5x45°
9
M4
16
A
30
13
4x M5
10
18
Montagering
14,5
8
