Montage eines optionalen Kommunikationsmoduls

4 Montage eines optionalen Kommunikationsmoduls
4.1

Montage

Das Kommunikationsmodul wird für die Montage vormontiert in einem Gehäuse geliefert. Zusätzlich ist
für die PE-Anbindung (Schirmung) eine PE-Feder beigelegt.
Vorsicht!
Vor der Montage oder Demontage des Kommunikationsmoduls muss der Frequenzumrich-
ter spannungsfrei geschaltet werden.
Die Montage unter Spannung ist nicht zulässig und führt zur Zerstörung des Frequenzum-
richters und/oder des Kommunikationsmoduls.
Die auf der Rückseite sichtbare Leiterkarte darf nicht berührt werden, da Bauteile beschä-
digt werden können.

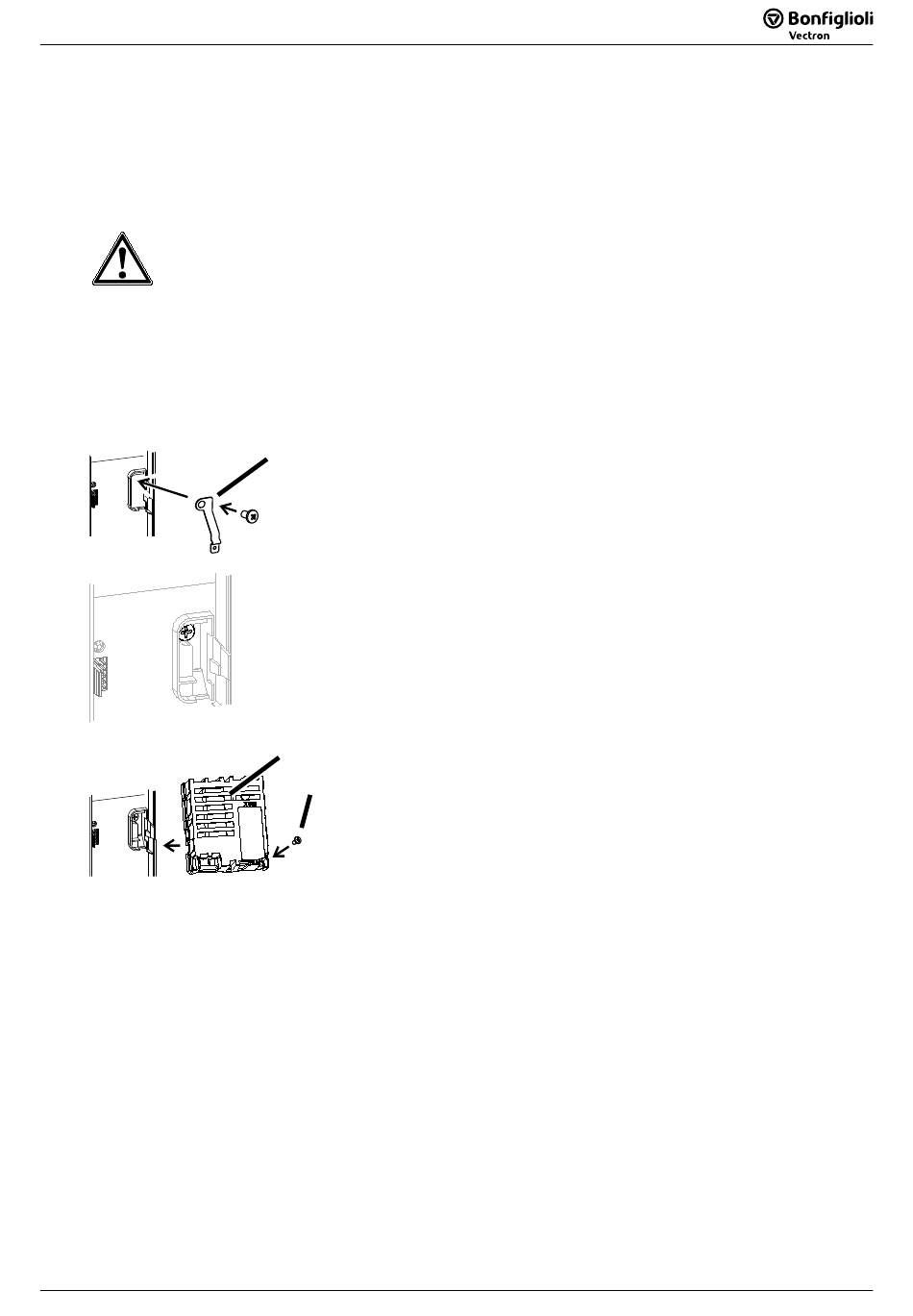

• Die Abdeckung des Modul-Steckplatzes entfernen.
• Den vorgestanzten Durchbruch aus der Abdeckung herausbrechen.
• Die Abdeckung wieder aufsetzen.
06/2010
1
• Die PE-Feder (1) anschrauben. Die am Frequenzum-
richter vorhandene Schraube verwenden.
2
• Das Kommunikationsmodul aufstecken.
3
• Das Kommunikationsmodul (2) mit der Schraube (3)
am Frequenzumrichter anschrauben.
