4

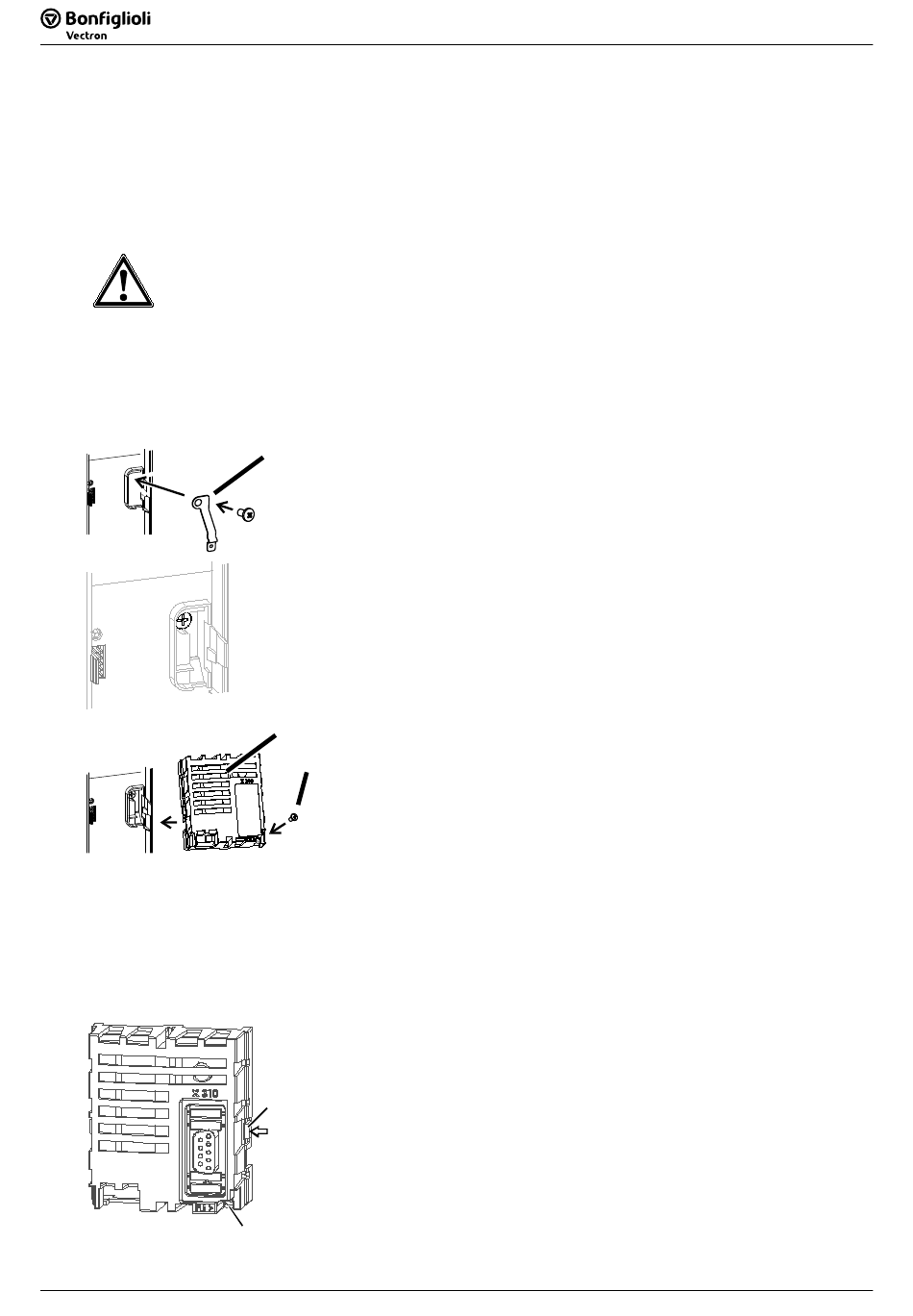

Montage eines optionalen Kommunikationsmoduls

Dieses Kapitel beschreibt die Montage und Demontage des Kommunikationsmoduls.
4.1

Montage

Das Kommunikationsmodul wird für die Montage vormontiert in einem Gehäuse geliefert. Zusätzlich ist
für die PE-Anbindung (Schirmung) eine PE-Feder beigelegt.
Vorsicht!
Vor der Montage oder Demontage des Kommunikationsmoduls muss der Frequenzumrich-
ter spannungsfrei geschaltet werden.
Die Montage unter Spannung ist nicht zulässig und führt zur Zerstörung des Frequenzum-
richters und/oder des Kommunikationsmoduls.
Die auf der Rückseite sichtbare Leiterkarte darf nicht berührt werden, da Bauteile beschä-
digt werden können.
• Die Abdeckung des Modul-Steckplatzes entfernen.
• Den vorgestanzten Durchbruch aus der Abdeckung herausbrechen.
•
Die Abdeckung wieder aufsetzen.
4.2

Demontage

• Die Abdeckung des Modul-Steckplatzes entfernen.
12
Agile
VABus
1
•
2
•
3
•
• Die Schraube (1) am Kommunikationsmodul lösen.
• Zuerst rechts und dann links die Rasthaken (2) mit einem klei-
nen Schraubendreher entriegeln.
• Das Kommunikationsmodul vom Steckplatz abziehen.
2
• Die PE-Feder abschrauben.
• Die Abdeckung am Frequenzumrichter montieren.
1
VABus Agile
06/2010
Montage eines optionalen Kommunikationsmoduls
Die PE-Feder (1) anschrauben. Die am Frequenzum-
richter vorhandene Schraube verwenden.
Das Kommunikationsmodul (2) aufstecken.
Das Kommunikationsmodul (2) mit der Schraube (3)
am Frequenzumrichter anschrauben.
