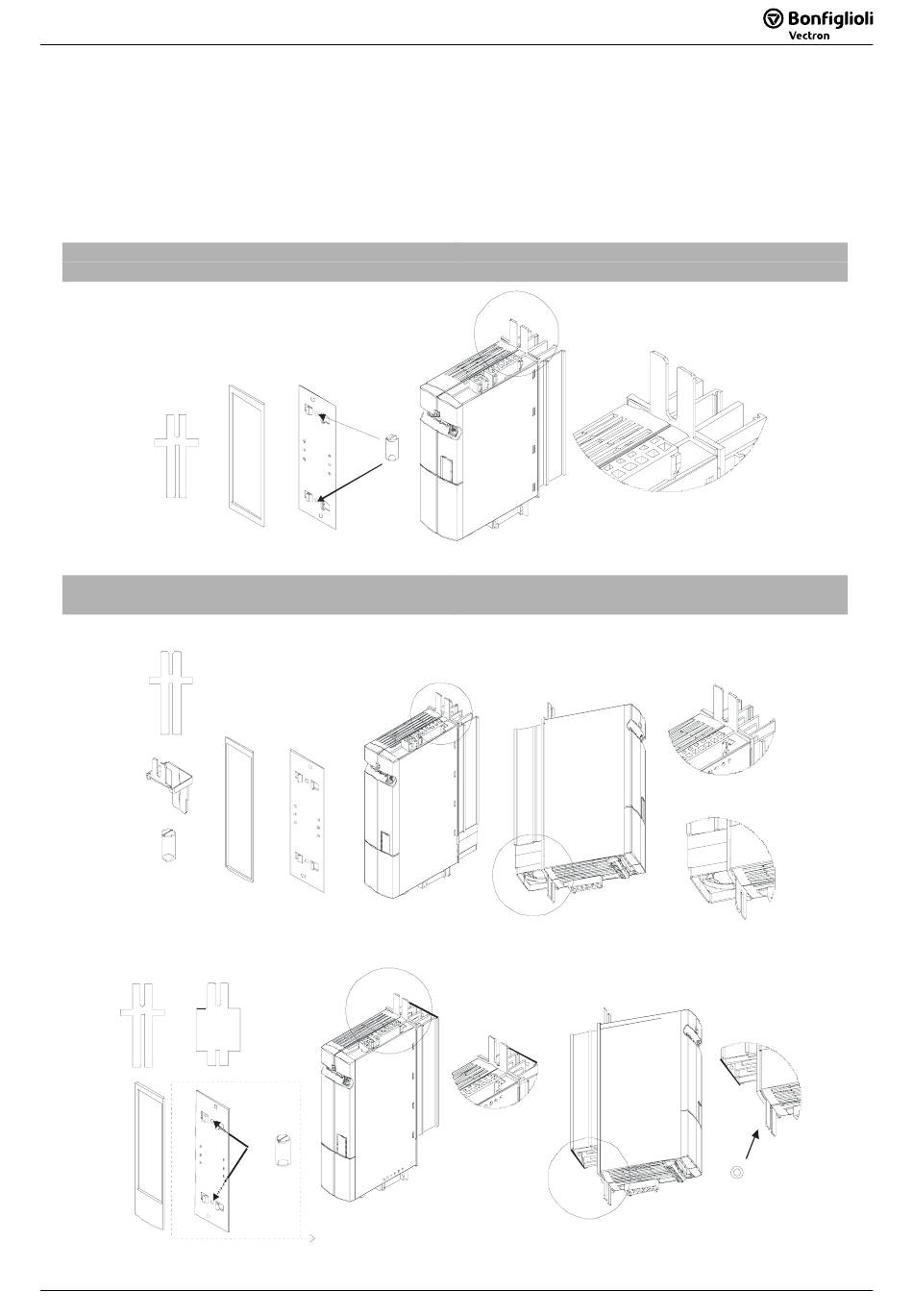

Montage der Befestigungsbleche

Baugröße 1: Montagebleche (A) von oben und unten in den Kühlkörper einschieben.
Baugröße 2: Montagebleche (A1) und (A2) von oben und unten in den Kühlkörper einschieben
Dichtung (B) über den Kühlkörper schieben und ankleben.
Rückwandblech (C) in die Schienen auf der Rückseite des Kühlkörpers stecken und die Madenschrau-
ben (D) bis zum Kühlkörper eindrehen, um das Rückwandblech zu sichern.
Baugröße 1
A
2x
1x
Baugröße 2
mit Lüfter
-
A1
1x
A2
1x
1x
2x
D
ohne Lüfter
-
A1
1x
1x
1x
1x
B
04/07
04/07
B
C
D
2x
1x
B
C
1x
A2
2x
D
C
optional
ACT/ACU 201 (0,55 kW bis 1,1 kW)
ACT/ACU 401 (0,55 kW bis 1,5 kW)
A
ACT/ACU 201 (1,5 kW bis 3,0 kW)
ACT/ACU 401 (1,85 kW bis 4,0 kW)
A1
A2
A1
A1
A2
A
A1
A2
A2
1x
5
5
