5

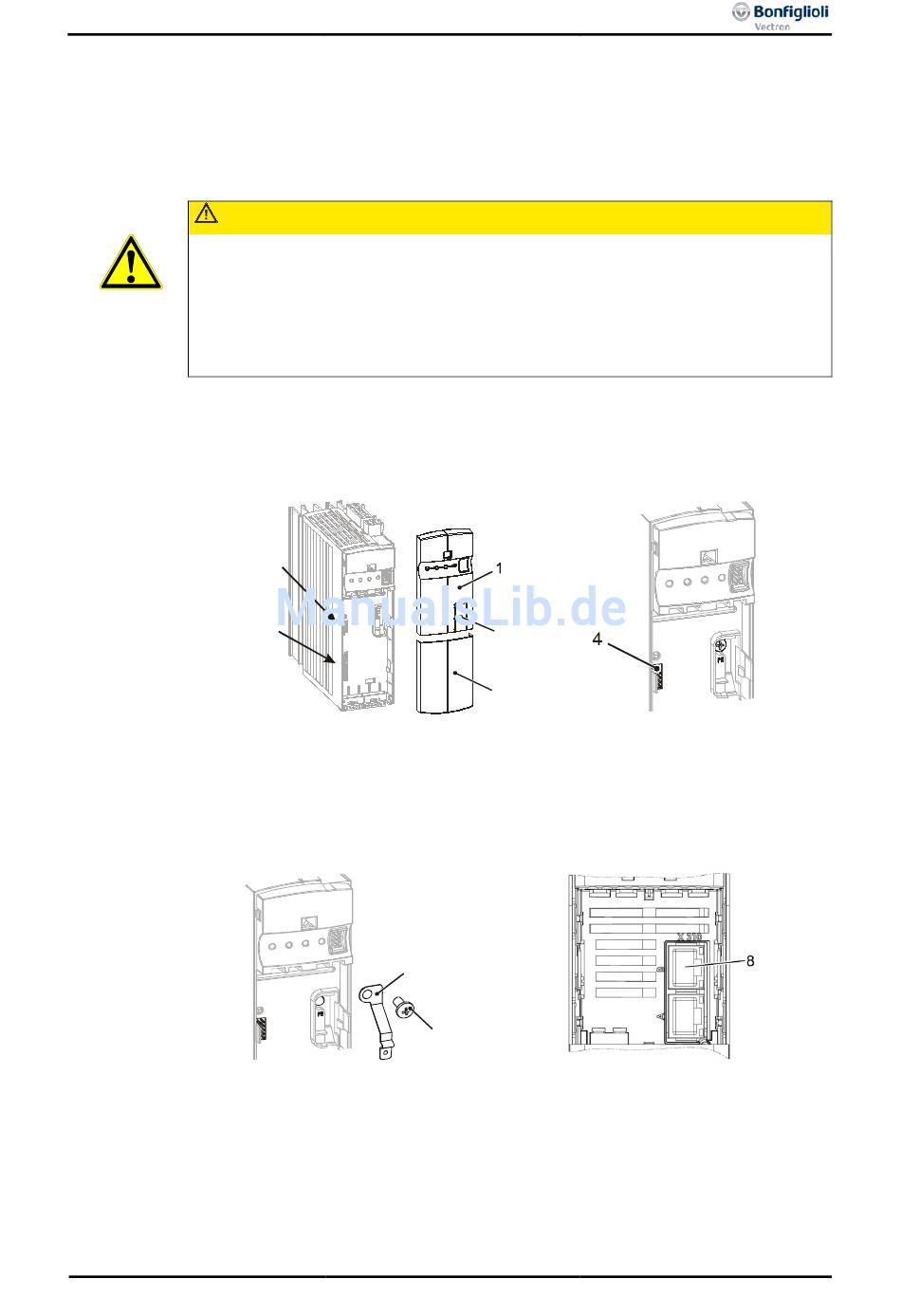

Montage/Demontage des Kommunikationsmoduls

5.1

Montage

Das CM-PROFINET-Kommunikationsmodul wird für die Montage vormontiert in einem
Gehäuse geliefert. Zusätzlich ist für die PE-Anbindung (Schirmung) eine PE-Feder bei-
gelegt.
VORSICHT
Gefahr der Zerstörung des Frequenzumrichters und/oder des Kommunika-
tionsmoduls
•
•
Arbeitsschritte:
Frequenzumrichter spannungsfrei schalten und gegen Wiedereinschalten si-
•
chern!
Entfernen Sie die Abdeckungen (1) und (2) des Frequenzumrichters. Steck-
•
platz B (4) für das Kommunikationsmodul wird zugänglich.
Steckplatz B
Steckplatz A
Montieren Sie die mitgelieferte PE-Feder (5) mit Hilfe der im Gerät vorhandenen
•
M4-Schraube (6). Die Feder muss dabei mittig ausgerichtet sein.
Stecken Sie das Kommunikationsmodul auf Steckplatz B (4) bis dieses hörbar
•
einrastet.
Verschrauben Sie das Kommunikationsmodul und die PE-Feder (5) mit der am
•
Modul vorhandenen M2-Schraube.
Brechen Sie in der oberen Abdeckung (1) den vorgestanzten Durchbruch (3) für
•
den Stecker X310 (8) aus.
Montieren Sie die beiden Abdeckungen (1) und (2).
•
10/13
Vor der Montage des Kommunikationsmoduls muss der Frequenzumrichter
spannungsfrei geschaltet werden. Eine Montage unter Spannung ist nicht
zulässig.
Die auf der Rückseite sichtbare Leiterkarte darf nicht berührt werden, da
Bauteile beschädigt werden können.
5
CM-PROFINET
3
2
6
(M4)
21
