4

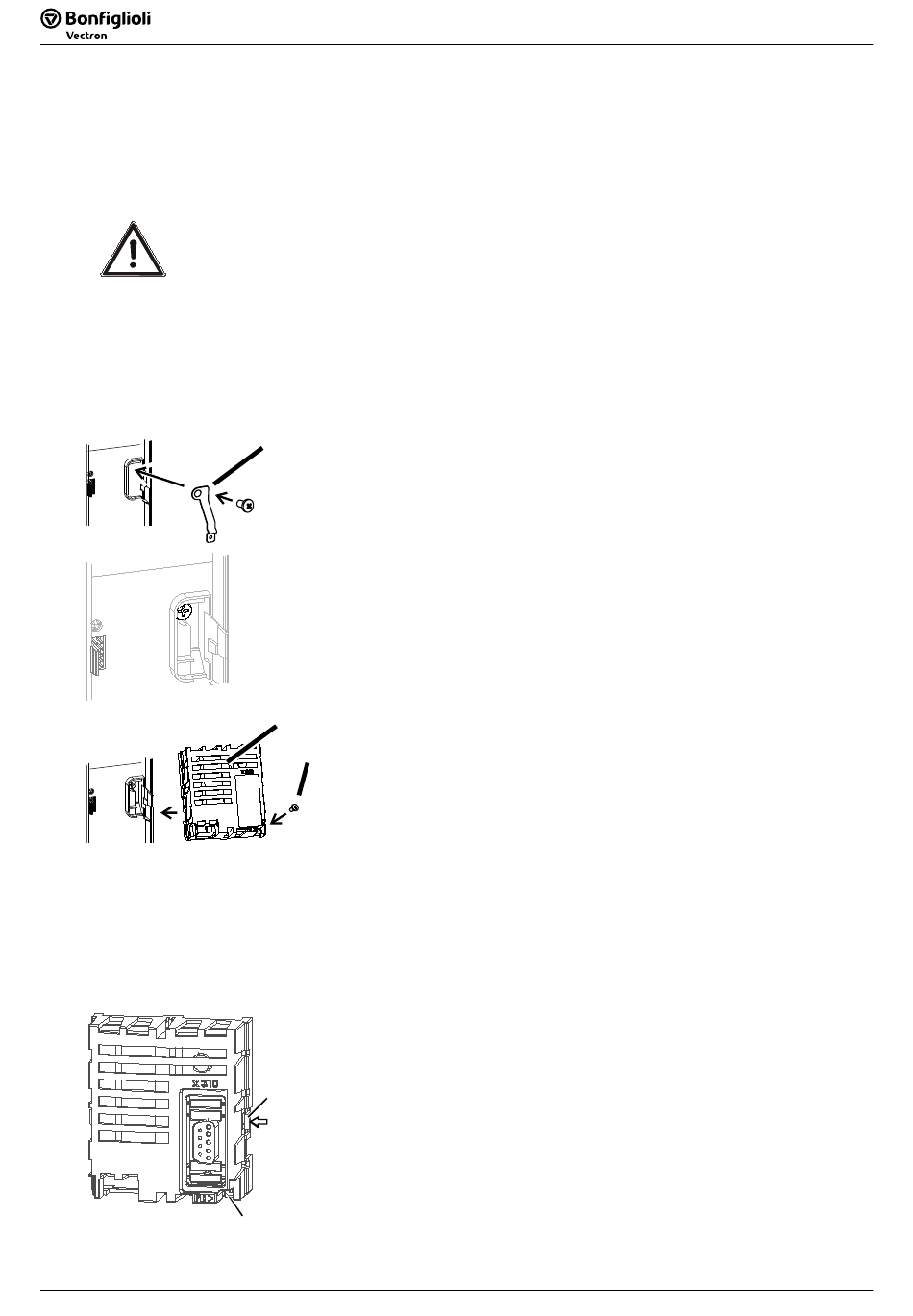

Montage eines optionalen Kommunikationsmoduls

4.1

Montage

Das Kommunikationsmodul wird für die Montage vormontiert in einem Gehäuse geliefert. Zusätzlich ist
für die PE-Anbindung (Schirmung) eine PE-Feder beigelegt.
Vorsicht!
Vor der Montage oder Demontage des Kommunikationsmoduls muss der Frequenzum-
richter spannungsfrei geschaltet werden.
Die Montage unter Spannung ist nicht zulässig und führt zur Zerstörung des Frequenz-
umrichters oder des Kommunikationsmoduls.
Die auf der Rückseite sichtbare Leiterkarte darf nicht berührt werden, da Bauteile be-
schädigt werden können.
• Die Abdeckung des Modul-Steckplatzes entfernen.
• Den vorgestanzten Durchbruch aus der Abdeckung herausbrechen.
• Die Abdeckung wieder aufsetzen.
4.2

Demontage

• Die Abdeckung des Modul-Steckplatzes entfernen.
Agile
Systembus
12
1
•
2
•
3
•
• Die Schraube (1) am Kommunikationsmodul lösen.
• Zuerst rechts und dann links die Rasthaken (2) mit einem klei-
nen Schraubendreher entriegeln.
• Das Kommunikationsmodul vom Steckplatz abziehen.
2
• Die PE-Feder abschrauben.
•
Die Abdeckung am Frequenzumrichter montieren.
1
07/2010
Systembus Agile
Montage eines optionalen Kommunikationsmoduls
Die PE-Feder (1) anschrauben. Die am Frequenzum-
richter vorhandene Schraube verwenden.
Das Kommunikationsmodul aufstecken.
Das Kommunikationsmodul (2) mit der Schraube (3)
am Frequenzumrichter anschrauben.
