3.2.3
Hubbewegung des Transporteurs
8
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Hubbewegung des Transporteurs nur bei ausgeschalteter Näh-
maschine kontrollieren und einstellen.
Regel und Kontrolle
In Nadeltiefstellung muß der Transporteur seine Höchststellung erreicht
haben.
Bei korrekter Einstellung erreichen die abwärtsgehende Nadel und der
aufwärtsgehende Transporteur gleichzeitig das Stichplattenniveau.
–
Stichlänge "0" einstellen.
Drehknopf dazu bis zum Anschlag gegen den Uhrzeigersinn
drehen.
–
Nadel am Handrad in Tiefstellung drehen und Position des
Transporteurs kontrollieren.
Korrektur
–

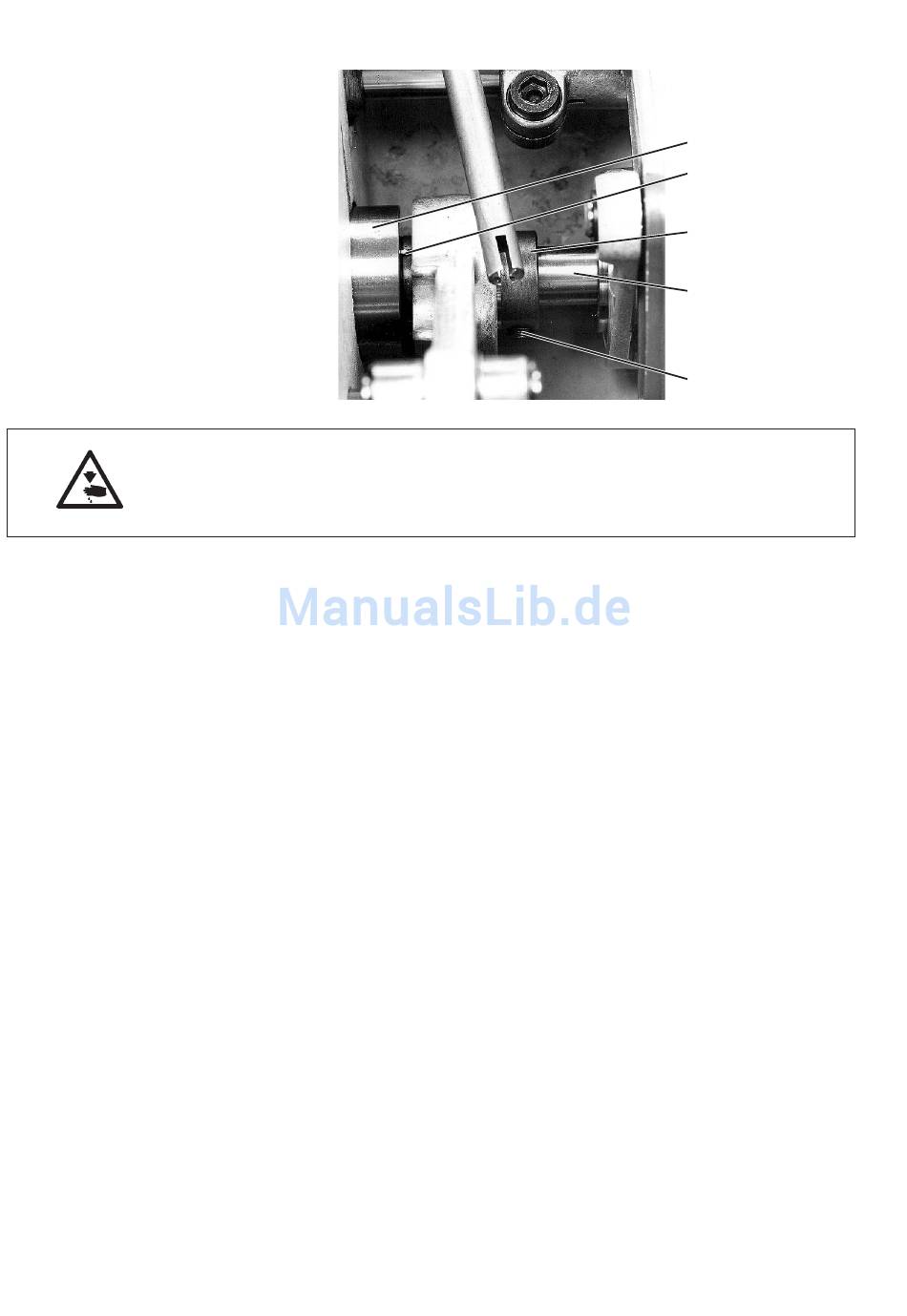

Schrauben 5 (2 Stück) lösen.
–
Exzenter 3 verdrehen.
Die Einstellung ist korrekt, wenn die o.g. Punkte erfüllt werden.
–
Zur axialen Fixierung die Welle 4 nach rechts drücken und den
Exzenter 3 nach links gegen die Pumpe schieben.
Die Nasen 2 des Pumpenrings 1 müssen sich dabei in den
entsprechenden Nuten des Exzenters 3 befinden.
–
Schrauben 5 (2 Stück) wieder festziehen.
1
2
3
4
5
