2.3.6

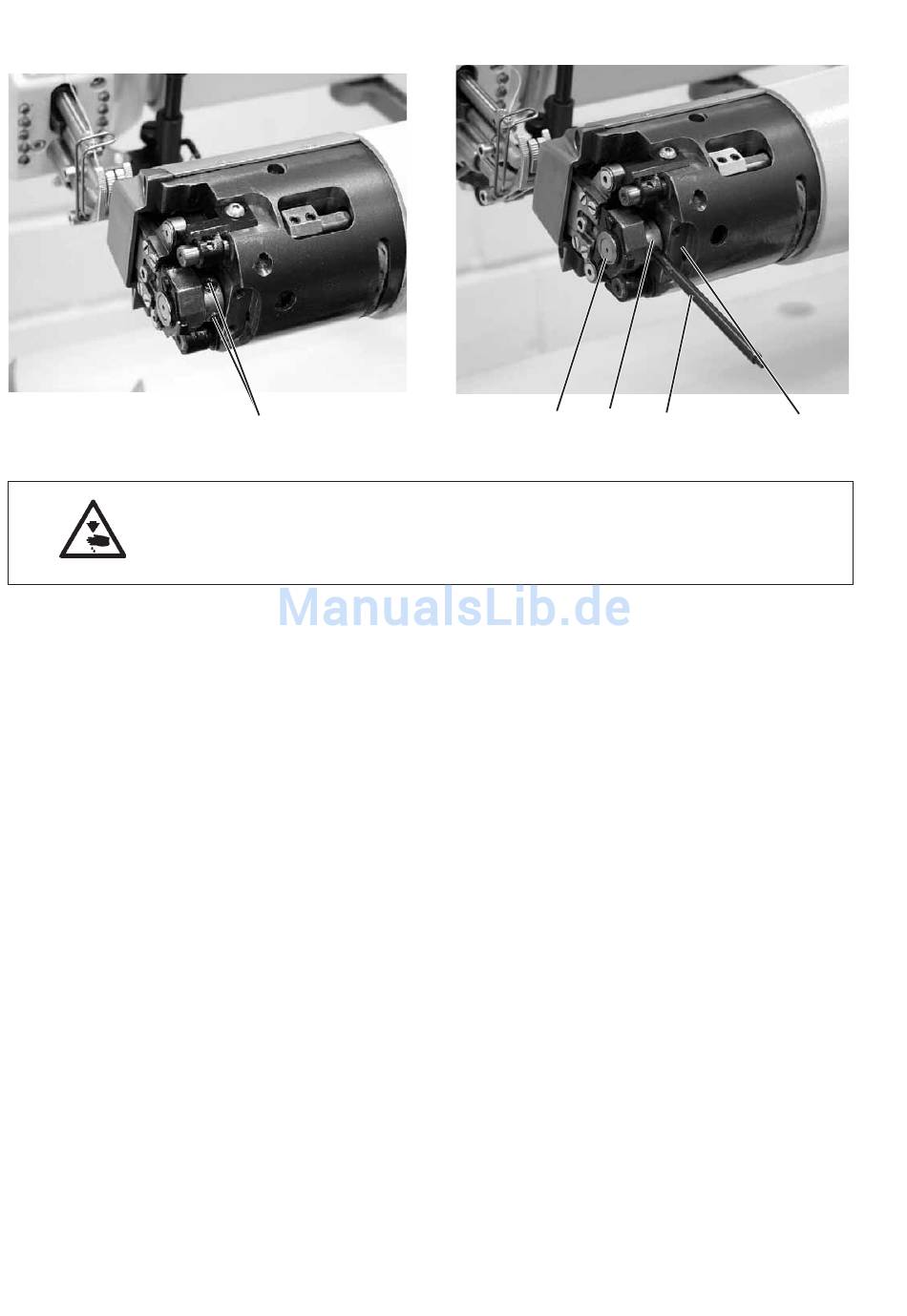

Hubbewegung des Transporteurs
14
1
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Hubbewegung des Transporteurs nur bei ausgeschalteter
Nähmaschine prüfen und einstellen.
Regel und Kontrolle
Der Transporteur soll im vorderen und hinteren Totpunkt die gleiche
Höhe zur Stichplatte haben:
–
Handrad drehen und Bewegung des Transporteurs kontrollieren.
Korrektur
–
Schrauben 1 am Hubexzenter lösen.
–
Arretierstift 2 in die Bohrung des Hubexzenters 4 stecken und
senkrecht zur Fläche 2 einstellen.
–
Handrad auf 260° drehen.
–
Schrauben 1 festdrehen.
5
4
3
2
