20.3.3 Messerüberlappung einstellen

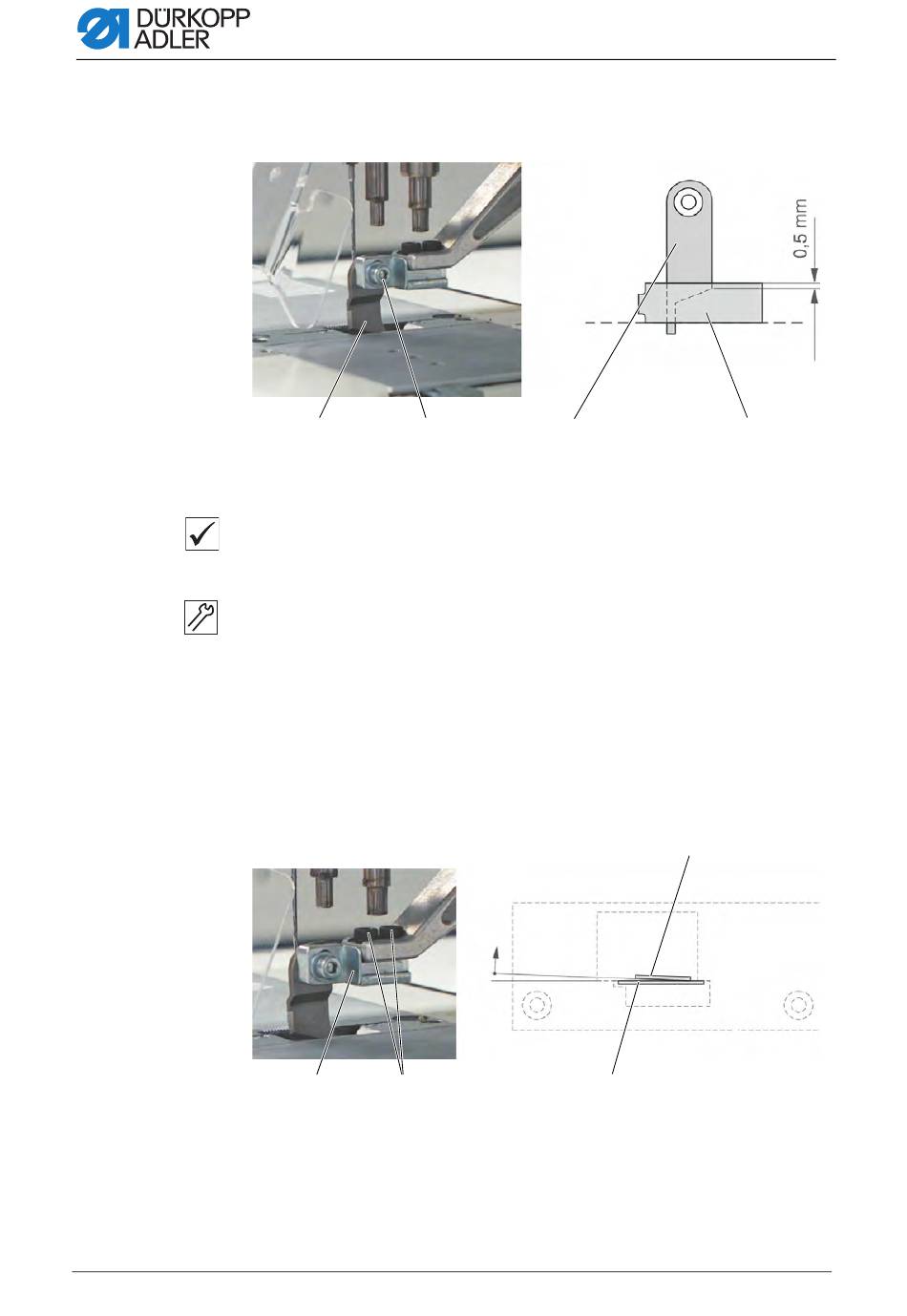

Abb. 93: Messerüberlappung einstellen
(1) - Messer
(2) - Schraube

Richtige Einstellung

Wenn das Messer (2) im unteren Totpunkt steht, beträgt die Überlappung
0,5 mm.
So stellen Sie die Messerüberlappung ein:
1. Schraube (2) lösen.
2. Messer (1) so weit nach unten schieben, bis es das Gegenmesser (3)
3. Schraube (2) festschrauben.

20.3.4 Stellung und Druck der Messerschneiden einstellen

Abb. 94: Stellung und Druck der Messerschneiden einstellen
(1) - Messer
(2) - Messerhalter
Das Messer (2) soll etwas schräg zum Gegenmesser (3) stehen.
Das Messer (2) soll beim geringstmöglichen Druck sicher schneiden.
106
① ②
um 0,5 mm überschneidet.
② ③
Spezialmaschinen
①
(3) - Gegenmesser
①
④
(3) - Schrauben
(4) - Gegenmesser
Serviceanleitung 867 - 04.0 - 10/2019
③
