Stichlängen-Stellräder einstellen

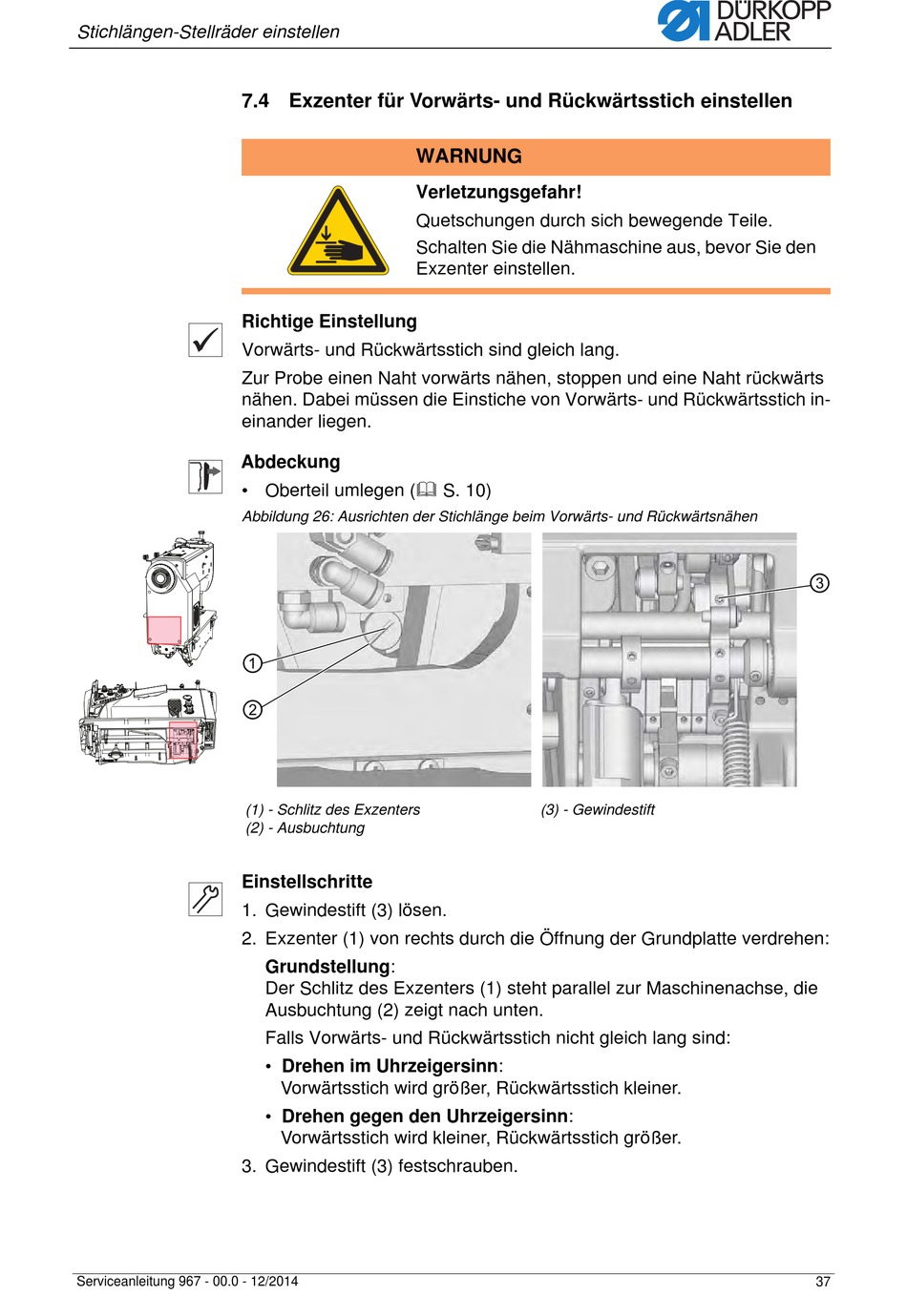

7.4 Exzenter für Vorwärts- und Rückwärtsstich einstellen
Richtige Einstellung
Vorwärts- und Rückwärtsstich sind gleich lang.
Zur Probe einen Naht vorwärts nähen, stoppen und eine Naht rückwärts
nähen. Dabei müssen die Einstiche von Vorwärts- und Rückwärtsstich in-
einander liegen.
Abdeckung
• Oberteil umlegen ( S. 10)
Abbildung 26: Ausrichten der Stichlänge beim Vorwärts- und Rückwärtsnähen
(1) - Schlitz des Exzenters
(2) - Ausbuchtung
Einstellschritte
1. Gewindestift (3) lösen.
2. Exzenter (1) von rechts durch die Öffnung der Grundplatte verdrehen:
3. Gewindestift (3) festschrauben.
Serviceanleitung 967 - 00.0 - 12/2014
WARNUNG
Verletzungsgefahr!
Quetschungen durch sich bewegende Teile.
Schalten Sie die Nähmaschine aus, bevor Sie den
Exzenter einstellen.
Grundstellung:
Der Schlitz des Exzenters (1) steht parallel zur Maschinenachse, die
Ausbuchtung (2) zeigt nach unten.
Falls Vorwärts- und Rückwärtsstich nicht gleich lang sind:
• Drehen im Uhrzeigersinn:
Vorwärtsstich wird größer, Rückwärtsstich kleiner.
• Drehen gegen den Uhrzeigersinn:
Vorwärtsstich wird kleiner, Rückwärtsstich größer.
(3) - Gewindestift
