6.3
Die Bedieneinheit zeigt im Menüzweig VAL, abhängig von der gewählten Konfigurati-
on und den installierten Optionen, eine Vielzahl von Istwerten an. Die Betriebsanlei-
tung dokumentiert die Parameter und die Basisfunktionen der Software, die mit dem
jeweiligen Istwert verknüpft sind.
A
A
B
C
D
E
58
58

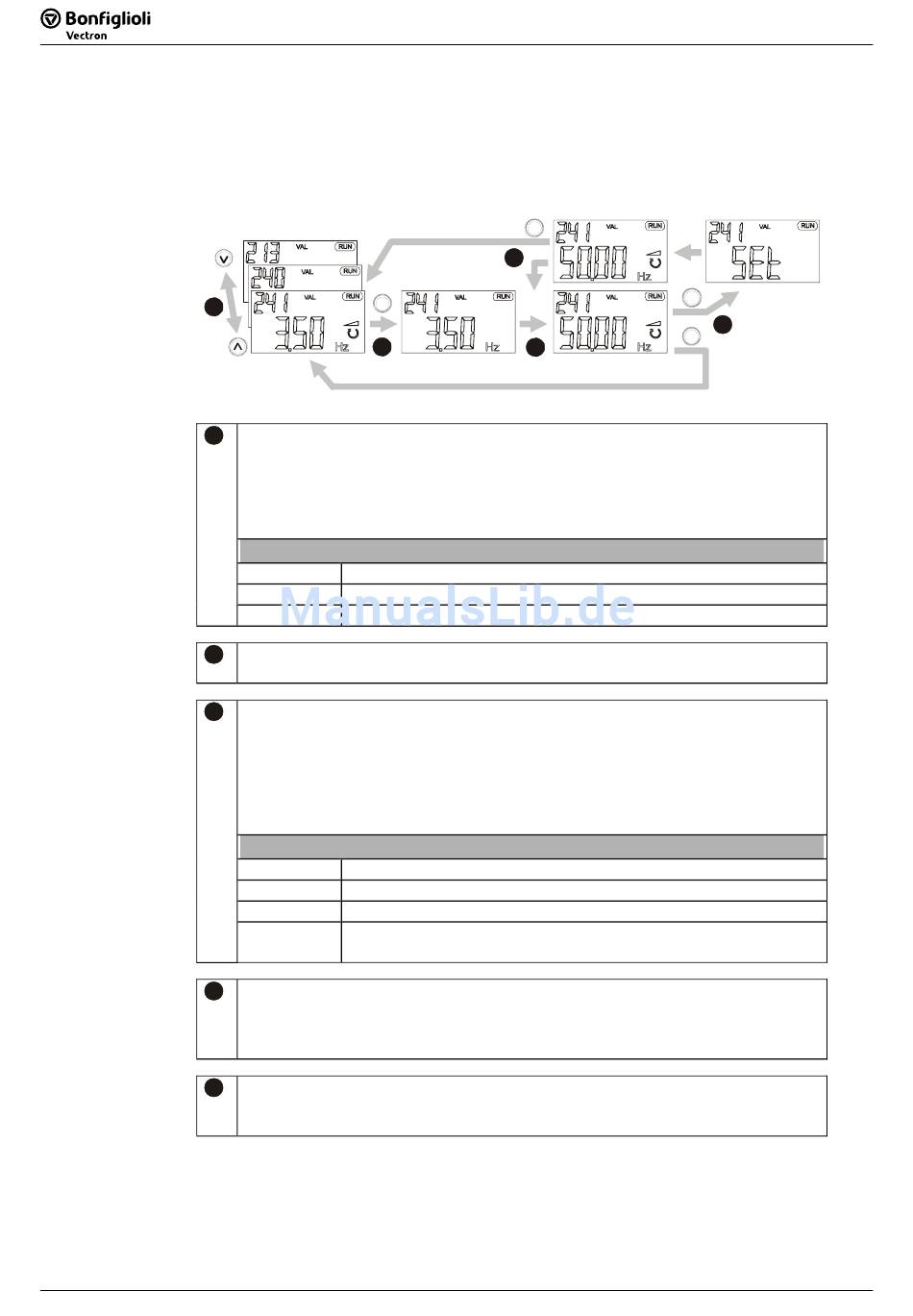

Istwertmenü (VAL)
ENT
B
Mit den Pfeiltasten die gewünschte Nummer aus den in numerischer Reihenfol-
ge angezeigten Istwerten auswählen.
Datensatzumschaltbare Istwertparameter werden im aktuellen Datensatz mit
zugehöriger Datensatznummer angezeigt. Die Siebensegmentanzeige zeigt den
Datensatz 0, wenn die Istwerte in den vier Datensätzen gleich sind.
▲ + ▼ Wechseln zum Istwertparameter beim Einschalten.
FUN , ▲ Anzeigen des letzten Istwertparameters (höchste Nummer).
FUN , ▼ Anzeigen des ersten Istwertparameters (kleinste Nummer).
Mit der ENT-Taste den Istwertwert auswählen. Dieser wird mit aktuellem Para-
meterwert, Einheit und aktivem Datensatz angezeigt.
Im Rahmen der Inbetriebnahme, Betriebs- und Fehleranalyse ist es möglich,
jeden Istwertparameter gezielt zu überwachen.
Die Istwertparameter sind zum Teil in den vier zur Verfügung stehenden Daten-
sätzen angeordnet. Sind die Parameterwerte in den vier Datensätzen identisch,
wird der Istwert im Datensatz 0 angezeigt. Unterschiedliche Istwerte in den vier
Datensätzen werden im Datensatz 0 durch die Anzeige dIFF gekennzeichnet.
▲ , ▼
Wechseln des Datensatzes bei umschaltbaren Istwerten.
FUN , ▲ Maximalen Istwert bestimmen und dauerhaft anzeigen.
FUN , ▼ Minimalen Istwert bestimmen und dauerhaft anzeigen.
FUN , ENT Anzeigen des Mittelwertes der Istwertgröße im Zeitraum der
Überwachung.
Mit der ENT-Taste den ausgewählten Istwert als Parameter für die Anzeige
beim Einschalten speichern. Kurzzeitig erscheint die Meldung SEt mit der Para-
meternummer. Beim Einschalten des Frequenzumrichters wird zukünftig dieser
Istwert automatisch angezeigt.
Nachdem der Parameter abgespeichert wurde, kann der Wert erneut überwacht
und anzeigt werden. Mit der ESC-Taste in die Parameterauswahl des Menü-
zweigs VAL wechseln.
