5.6.1
Der frei programmierbare Relaisausgang ist werkseitig mit der Überwachungsfunktion
verknüpft. Die logische Verknüpfung mit verschiedenen Funktionen kann über Soft-
wareparameter frei konfiguriert werden. Der Anschluss des Relaisausgangs ist für die
Funktion des Frequenzumrichters nicht unbedingt erforderlich.
1 ... 3 Relaisausgang, potentialfreier Wechslerkontakt, min. 50 000 Schaltzyklen,
50
50

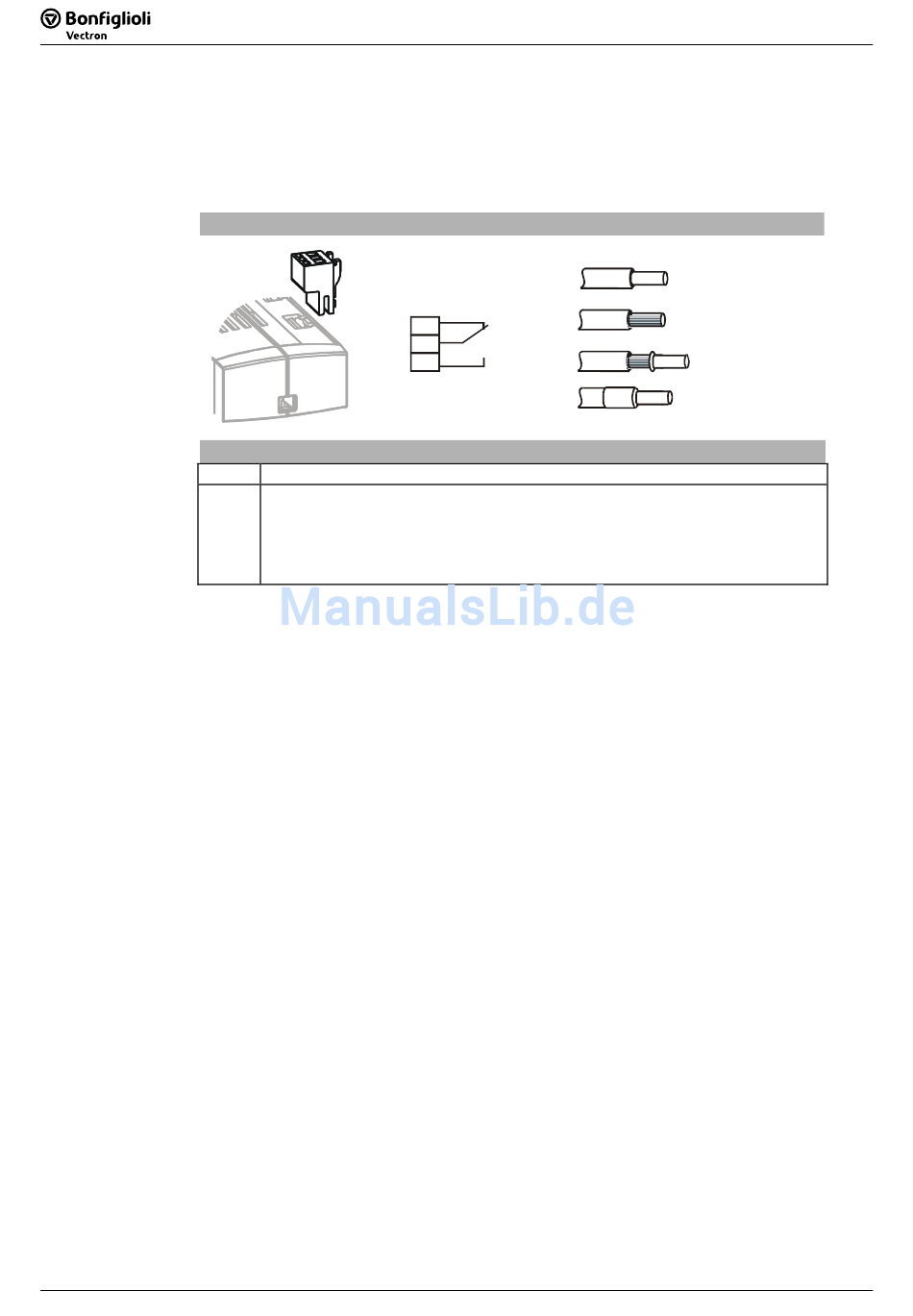

Relaisausgang

X10
Kl.
Ansprechzeit ca. 40 ms,
maximale Kontaktbelastung:
Schließer: AC 5 A / 240 V, DC 5 A (ohmsch) / 24 V,
−
− Öffner: AC 3 A / 240 V, DC 1 A (ohmsch) / 24 V
Betriebsanleitung ACT
Betriebsanleitung ACT
Relaisausgang
Phoenix ZEC 1,5/3ST5,0
X10
1
2
S3OUT
3
Steuerklemme X10
Beschreibung
0.2 ... 1.5 mm 2
AWG 24 ... 16
0.2 ... 1.5 mm 2
AWG 24 ... 16
0.25 ... 1.5 mm 2
AWG 22 ... 16
0.25 ... 1.5 mm 2
AWG 22 ... 16
