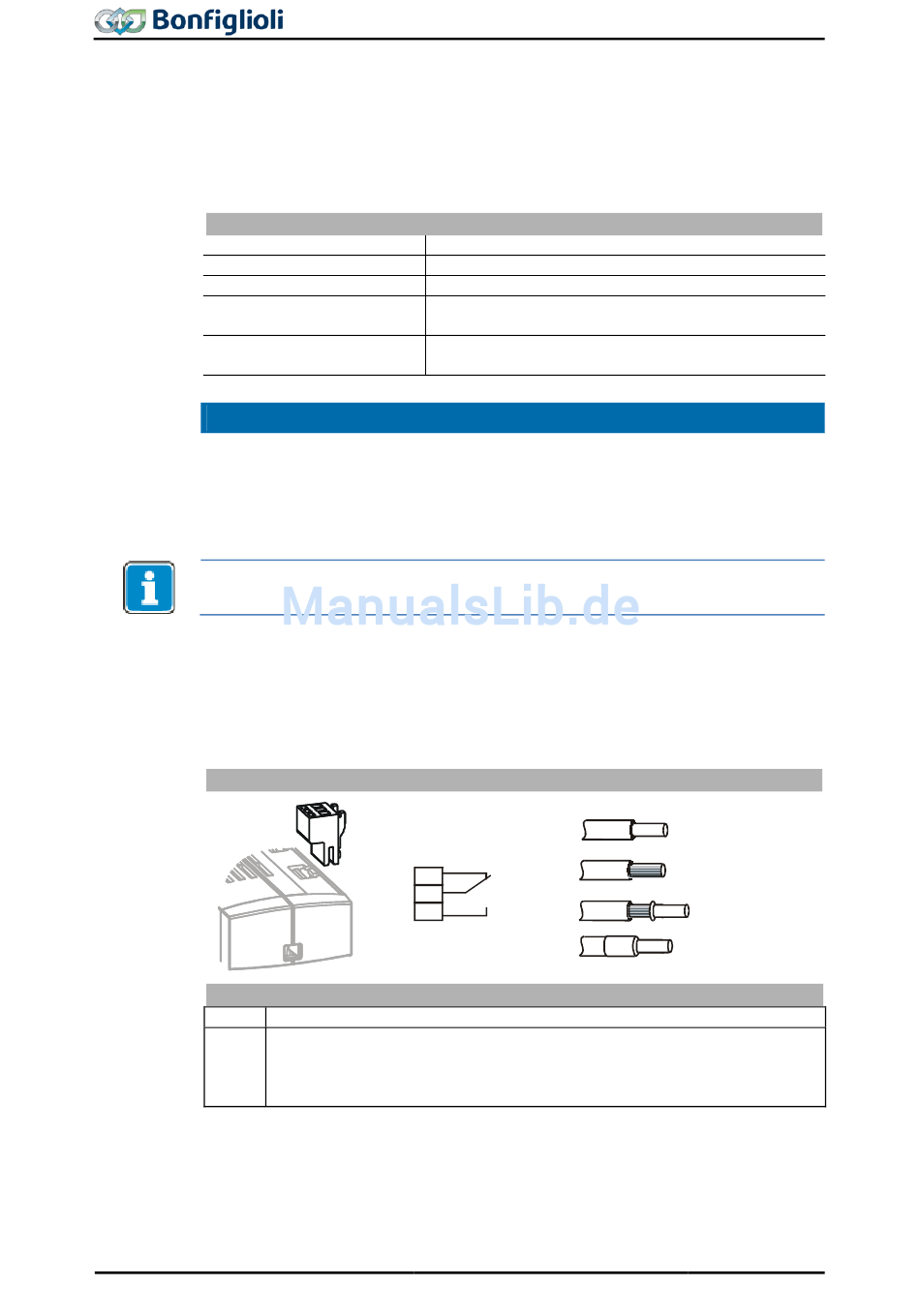

6.6.1

Externe DC 24 V Spannungsversorgung

Die bidirektionalen Steuerklemmen X210A.1/ X210A.2 können als Spannungsausgang
oder Spannungseingang verwendet werden. Der Anschluss einer externen Span-
nungsversorgung von DC 24 V ±10% an die Klemmen X210A.1/X210A.2 ermöglicht
auch bei abgeschalteter Netzspannung das Parametrieren, Aufrechterhalten der
Funktion von Ein- und Ausgängen und die Kommunikation.
Eingangsspannungsbereich
Eingangsnennstrom
Einschaltspitzenstrom
Externe Absicherung
Sicherheit
HINWEIS
Die digitalen Eingänge und die DC 24 V Klemme der Steuerelektronik sind fremd-
spannungsfest bis DC 30 V. Höhere Spannungspegel vermeiden. Höhere Spannungs-
pegel können das Gerät zerstören.
Geeignete externe Spannungsversorgungen mit einem maximalen Ausgangspegel von
DC 30 V verwenden oder Sicherungen passend zum Geräteschutzdimensionieren.
Das Anwendungshandbuch „Sicher abgeschaltetes Drehmoment STO" beachten, insbe-
sondere wenn die dort beschriebene sicherheitsgerichtete Funktion verwendet wird.
6.6.2

Relaisausgang

Der frei programmierbare Relaisausgang ist werkseitig mit der Überwachungsfunktion
verknüpft. Die logische Verknüpfung mit verschiedenen Funktionen kann über Soft-
wareparameter frei konfiguriert werden. Der Anschluss des Relaisausgangs ist für die
Funktion des Frequenzumrichters nicht unbedingt erforderlich.
Kl.
1 ... 3 Relaisausgang, potentialfreier Wechslerkontakt, Ansprechzeit ca. 40 ms,
72

Anforderungen an die externe Spannungsversorgung

DC 24 V ±10%
Max. 1,0 A (typisch 0,45 A)
Typisch: < 20 A
Über handelsübliche Leitungsschutzelemente für
Nennstrom, Charakteristik: träge
Sicherheitskleinspannungskreis (en: Extra safety low
voltage, SELV) nach EN 61800-5-1
X10
X10
1
2
3
Steuerklemme X10
maximale Kontaktbelastung:
− Schließer: AC 5 A / 240 V, DC 5 A (ohmsch) / 24 V,
− Öffner: AC 3 A / 240 V, DC 1 A (ohmsch) / 24 V
Relaisausgang
Phoenix ZEC 1,5/3ST5,0
S3OUT
Beschreibung
Betriebsanleitung ACU
2
0.2 ... 1.5 mm
AWG 24 ... 16
2
0.2 ... 1.5 mm
AWG 24 ... 16
2
0.25 ... 1.5 mm
AWG 22 ... 16
2
0.25 ... 1.5 mm
AWG 22 ... 16
06/13
