2.2.2

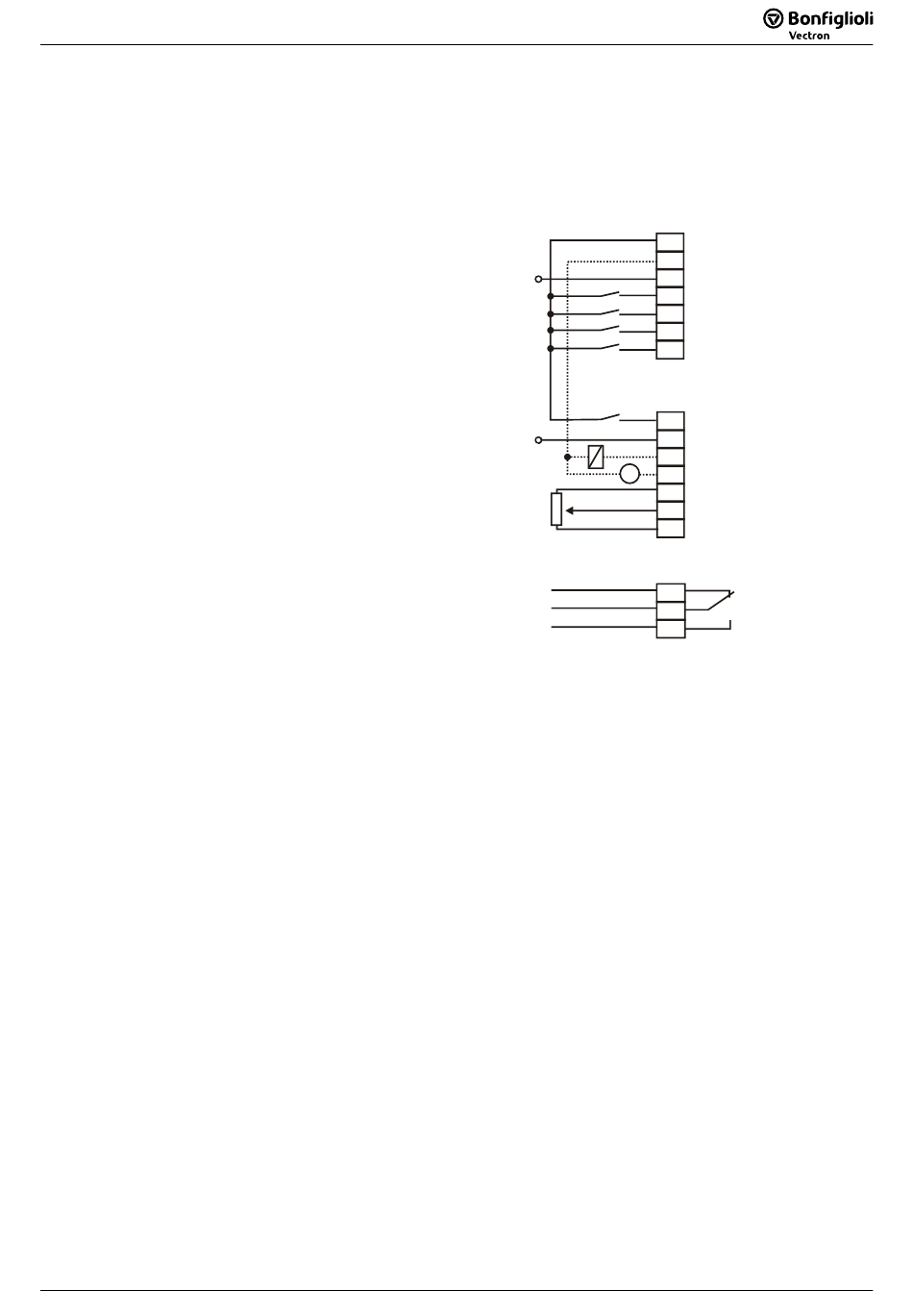

In der folgenden Abbildung eine mögliche Anschlussvariante der Steuerklemmen des
ACU Frequenzumrichters für die Anwendung in Hubwerken.
Hinweis: Das Anschlussbild beschreibt die werkseitige Konfiguration der Steuer-
10/07
10/07
Frequenzumrichter ACU Reihe
Sicherheitsfunktion, Digitaleingang STOA
Heben - Start Rechtslauf
Senken - Start Linkslauf
Frequenzbegrenzung 1
Frequenzbegrenzung 2
Sicherheitsfunktion, Digitaleingang STOB
Drehzahlsollwert
Fehlermeldung
klemmen. Entsprechend den Anforderungen in der Anwendung sind ab-
weichende Anschlussmöglichkeiten durch die frei programmierbare Zu-
ordnung zu konfigurieren.
Die Steuersignale an den Klemmen X210A.6 und X210A.7 im obigen An-
schlussplan sind in der Konfiguration 260 beispielsweise mit dem Soft-
waremodul zur Drehgeberauswertung verknüpft.
Positionieren
-
+
Haltebremse
Istfrequenz
{
{
X210A
1
+24V/180mA
2
GND 24V
3
S1IND
4
S2IND
S3IND
5
6
S4IND
7
S5IND
X210B
1
S6IND
2
S7IND
3
S1OUT
-
+
V
MFO1A
4
5
+10V/4mA
6
MFI1A
GND 10V
7
X10
1
2
S3OUT
3
9
9
