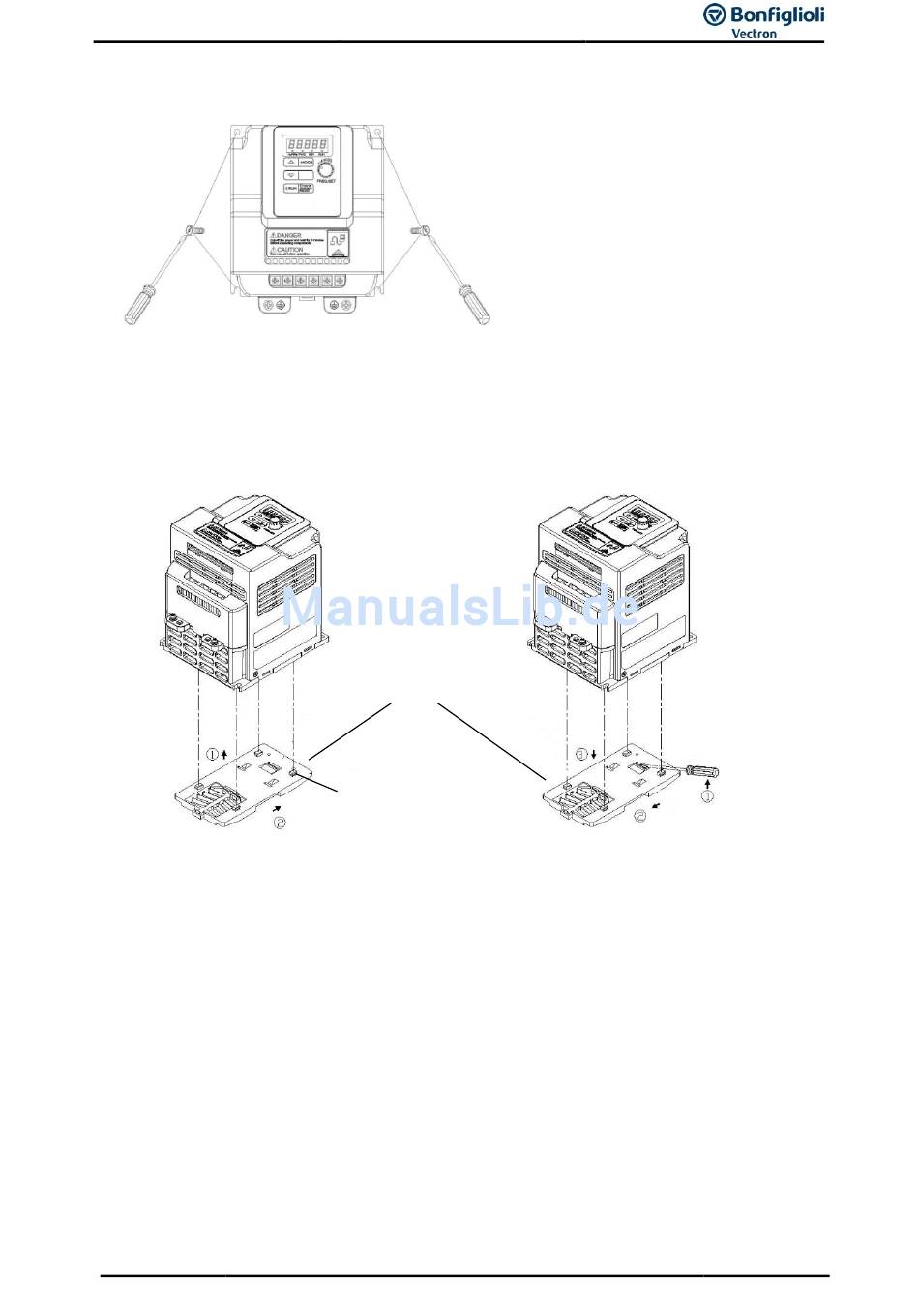

Baugröße 2: Montage auf eine ebene Oberfläche
Schraube M4

Montage auf einer DIN-Tragschiene

Der Montagesatz für DIN-Tragschienen enthält eine Kunststoff-Adapterplatte zur Anbringung an die
Frequenz-umrichter-Rückseite (siehe Abbildung unten):
Demontage:
Montage:
Kunststoff-Adapterplatte
Verriegelung
Mittlere Verriegelung
Folgende Abbildung zeigt die DIN-Tragschienen-Montage und -Demontage. Verwenden Sie eine 35-
mm-DIN-Tragschiene.
02/16 Betriebsanleitung Frequenzumrichter S2U 23
