ACT/ACU 201 (4,0 bis 9,2 kW) und ACT/ACU 401 (5,5 bis
15,0 kW)

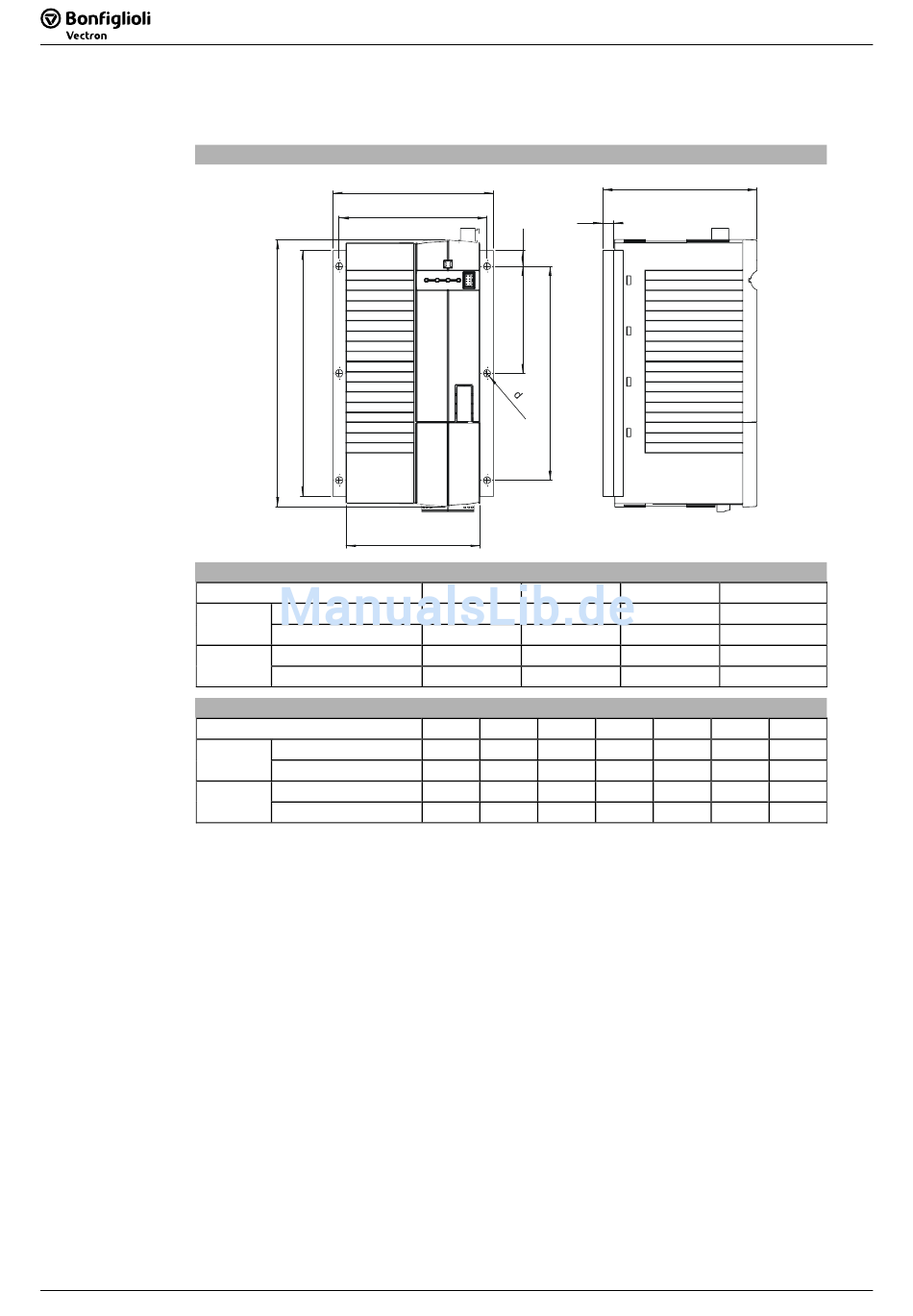

Montage „Cold Plate" - Variante
b
b1
4,0 ... 5,5 kW
201
7,5 ... 9,2 kW
5,5 ... 9,2 kW
401
11,0 ... 15,0 kW
4,0 ... 5,5 kW
201
7,5 ... 9,2 kW
5,5 ... 9,2 kW
401
11,0 ... 15,0 kW
a1
a2
c1
b4
b2
b3
a
Abmessungen in mm
a b
100 250
125 250
100 250
125 250
Montagemaß in mm
a1 a2 b1
125 113 230
150 138 230
125 113 230
150 138 230
c
c d
144 Ø 6,6
144 Ø 6,6
144 Ø 6,6
144 Ø 6,6
b2 b3 b4
100 200 15
100 200 15
100 200 15
100 200 15
