Act 201 (4,0 Bis 9,2 Kw) Und 401 (5,5 Bis 15,0 Kw) - BONFIGLIOLI ACTIVE Betriebsanleitung

5.5.2
Gefahr!
•
•
ACT 201-18 (4,0 kW): ein- und dreiphasiger Anschluss möglich
ACT 201-19 (5,5 kW) und größer: dreiphasiger Anschluss möglich
06/07
06/07

ACT 201 (4,0 bis 9,2 kW) und 401 (5,5 bis 15,0 kW)

Die Netzleitungen an der Klemme X1, die Motorleitungen und den
Bremswiderstand an der Klemme X2 leistungslos anklemmen und
leistungslos trennen. Die Klemmen können auch nach der Freischal-
tung des Frequenzumrichters gefährliche Spannungen führen. Erst nach
einer Wartezeit von einigen Minuten, bis die Zwischenkreiskondensato-
ren entladen sind, darf die Tätigkeit durchgeführt werden.
Den Anschluss nur bei ausgeschalteter Spannungsversorgung durchführen.
Die Spannungsfreiheit überprüfen.

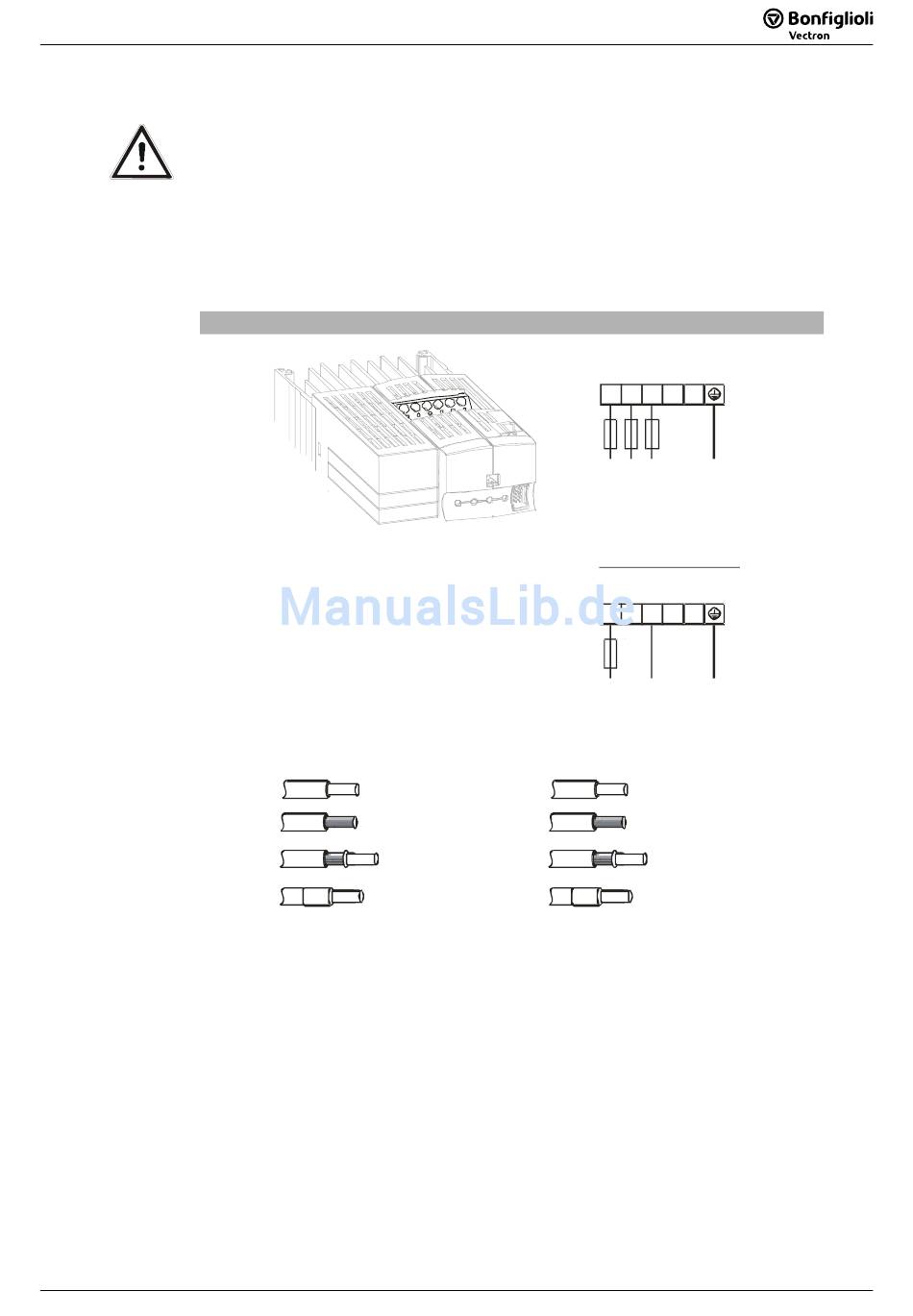

Netzanschluss ACT 201 (4,0 bis 9,2 kW) und 401 (5,5 bis 15,0 kW)
4.0 kW & 9.2 kW
6qmm / RM7,5
0.2 & 6 mm
AWG 24 & 10
0.2 & 6 mm
AWG 24 & 10
0.25 & 4 mm
AWG 22 & 12
0.25 & 4 mm
AWG 22 & 16
Betriebsanleitung ACT
Betriebsanleitung ACT
X1
X1
L1 L2 L3
L1 L2 L3
3ph / 230V AC
3ph / 400V AC
ACT 201-18 (4.0 kW):
X1
L1 L2 L3
L1
1ph / 230V AC
11 kW & 15 kW
16qmm / RM10+15
2
2
2
2
-
+
PE
-
+
N PE
0.2 & 16 mm 2
AWG 24 & 6
0.2 & 16 mm
2
AWG 24 & 6
0.25 & 10 mm 2
AWG 22 & 8
0.25 & 10 mm 2
AWG 22 & 8
