Montage, Verdrahtung, Schnittstellen
13.4 Systemschnittstellen

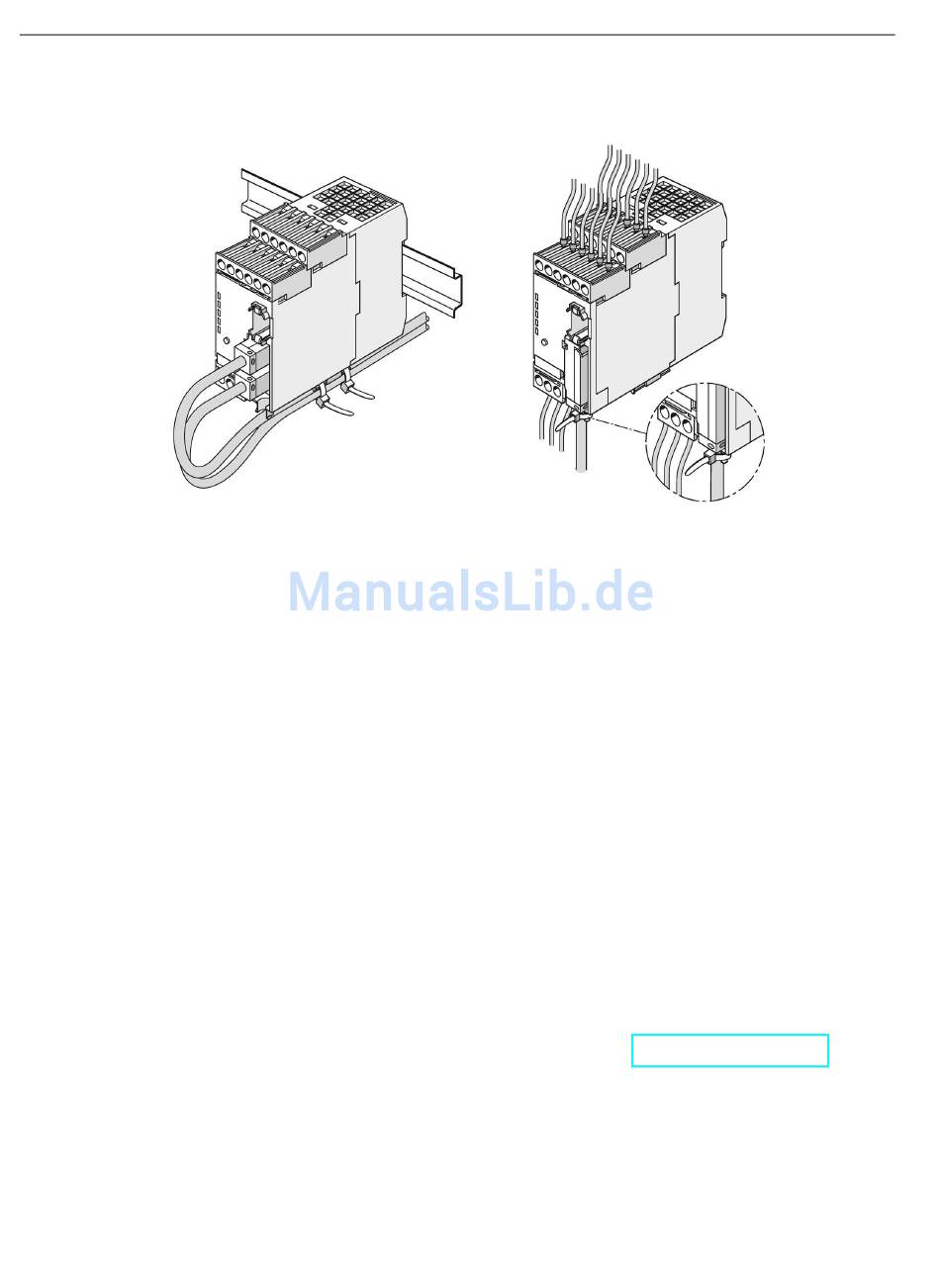

Folgende Anschlussmöglichkeiten sind vorgesehen:
Bild 13-29
● mit Stecker IE FC RJ45 Plug 180 an Schnittstelle 1 und/oder Schnittstelle 2 (links)
● mit Stecker IE FC RJ45 Plug 90 an Schnittstelle 1 (rechts).
13.4.7
Aufbaurichtlinien für PROFINET
PROFINET-Aufbaurichtlinien
Beachten Sie auch die PROFINET-Aufbaurichtlinien der PROFIBUS-Nutzerorganisation. Sie
enthalten wichtige Informationen zur Planung, Montage und Inbetriebnahme von
PROFINET-Netzen.
Herausgeber:
PROFIBUS-Nutzerorganisation e. V.
Haid-und-Neu-Straße 7
76131 Karlsruhe
Tel.: ++49 721 965 85 90
Fax: ++49 721 965 85 89
Internet: PI - PROFIBUS & PROFINET International Home (http://www.profibus.com)
480
Anschluss des Ethernet-Kabels an das Grundgerät
Systemhandbuch, 01/2015, NEB631672701000/RS-AB/002
SIMOCODE pro PROFINET
