C.4

Steckleitungen

C.4.1 Steckleitungen für den Ethernet-Anschluss des CP
Steckleitungen für den Ethernet-Anschluss
Für den Ethernet-Anschluss des CP können Sie eine Standard-Ethernet-Steckleitung aus
dem SIMATIC NET-Produktspektrum (Katalog IK PI) verwenden (z. B. IE TP Cord).
Das Kabel muss für die Ethernet-Spezifikation 10Base-TX oder 100Base-TX geeignet sein.
Wenn der CP an einen Switch oder Router angeschlossen wird, dann ist es empfehlenswert,
hierfür ein vollgeschirmtes Netzwerkkabel, ein sogenanntes Patchkabel, mit beidseitigem
RJ45-Stecker und einer 1:1-Pinbelegung zu benutzen. Das Kabel muss für die Ethernet-
Spezifikation 10Base-TX oder 100Base-TX geeignet sein.

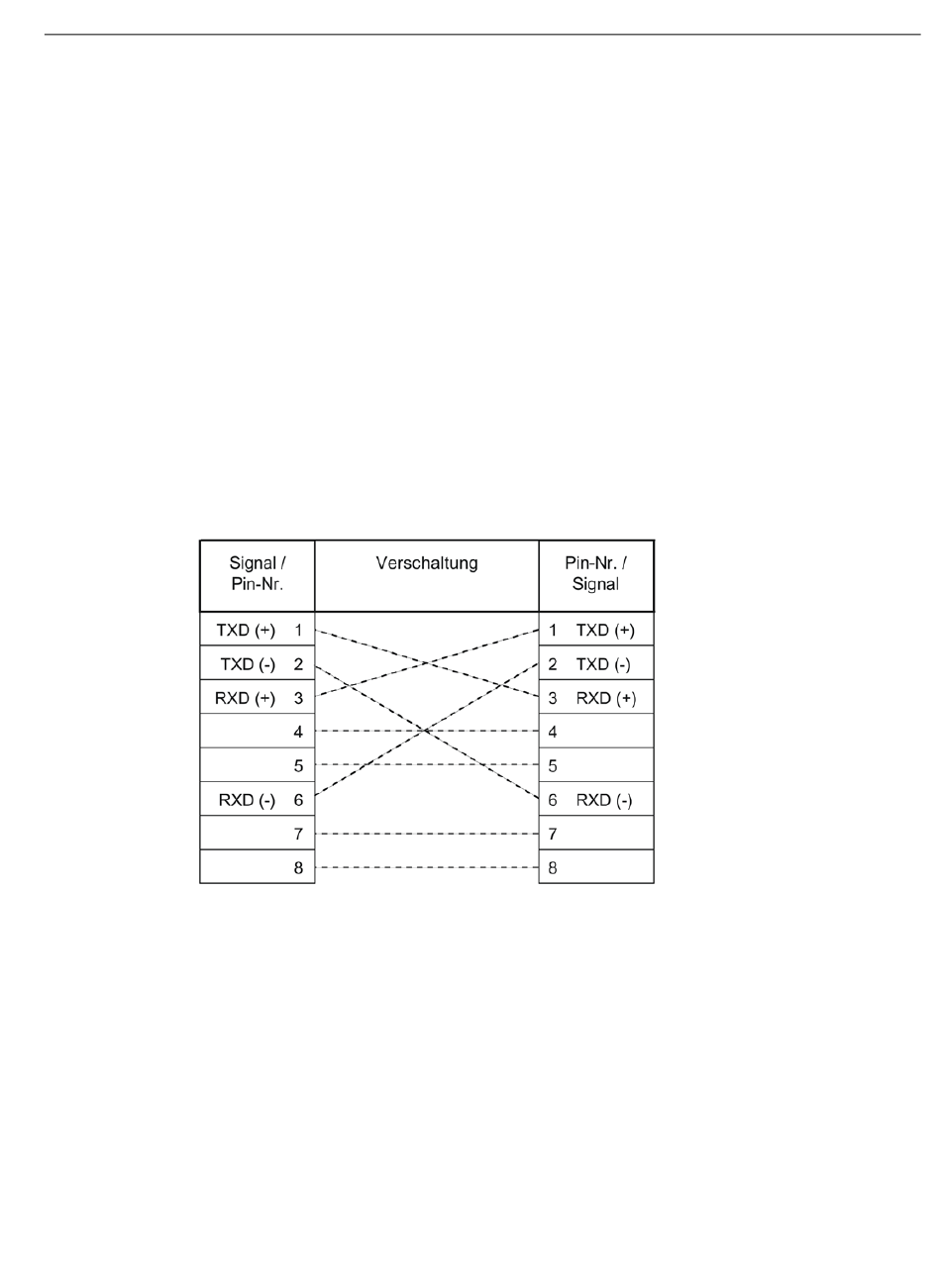

Sie können auch ein ein gekreuztes Netzwerkkabel (Crossover-Patchkabel) mit beidseitigem
RJ45-Stecker und der folgenden Pinbelegung verwenden:
Bild C-6
C.4.2 Steckleitungen für den Modem-Anschluss des TS Module RS232
Steckleitungen für den Anschluss des TS Module RS232 an ein Modem
An den 9-poligen Sub-D-Stecker der RS232-Schnittstelle des TS-Moduls kann ein Modem
oder eine sonstige Übertragungseinrichtung angeschlossen werden.
Für den Anschluss an diesen Sub-D-Stecker werden die folgenden Standard-Steckleitungen
angeboten.
CP 1243-8 IRC
Betriebsanleitung, 02/2018, C79000-G8900-C385-03
Steckerbelegung eines gekreuzten Ethernet-RJ45-Kabels
Zubehör
C.4 Steckleitungen
