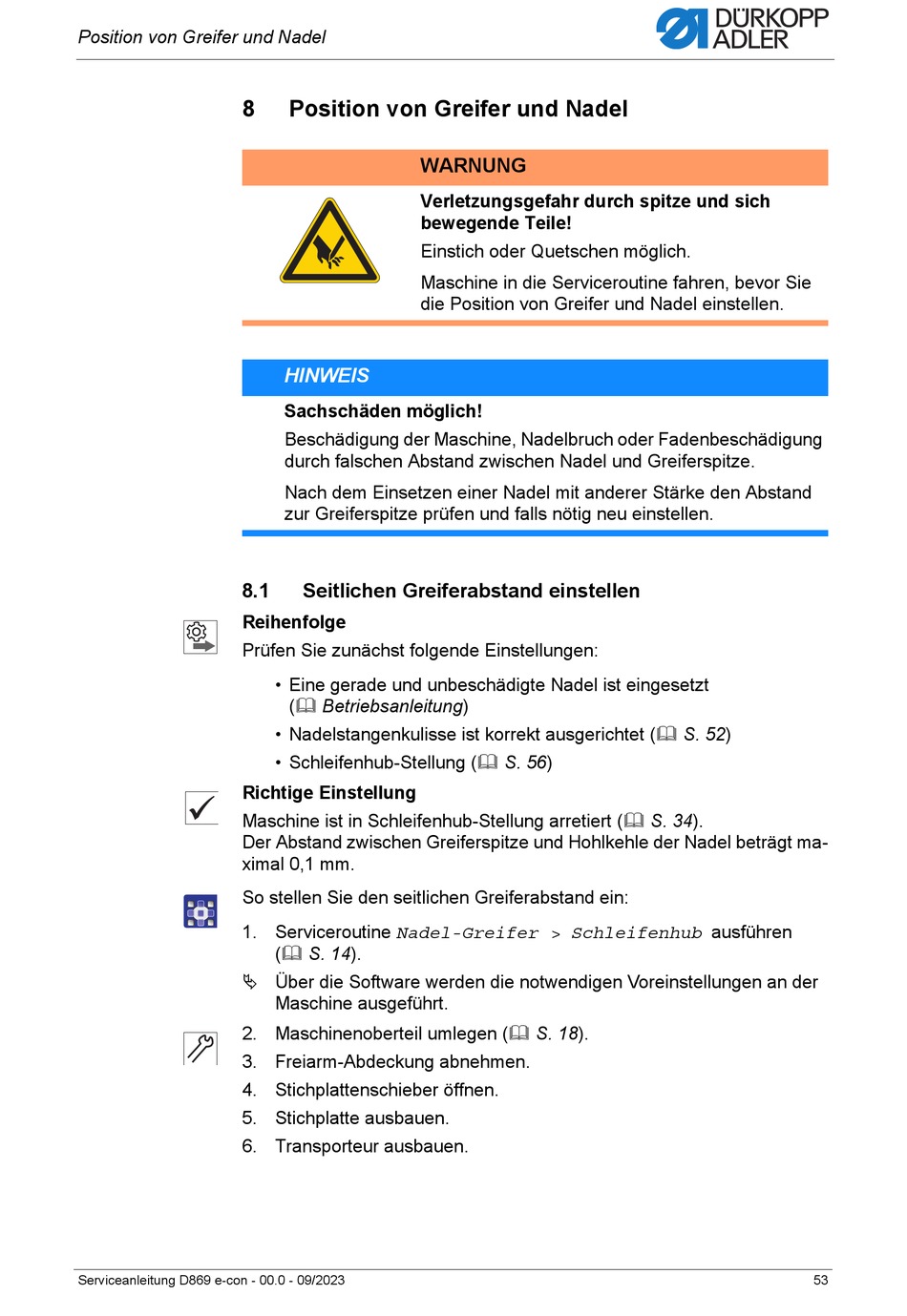

Position von Greifer und Nadel
8
8.1
Reihenfolge
Prüfen Sie zunächst folgende Einstellungen:
Richtige Einstellung
Maschine ist in Schleifenhub-Stellung arretiert ( S. 34).
Der Abstand zwischen Greiferspitze und Hohlkehle der Nadel beträgt ma-
ximal 0,1 mm.
So stellen Sie den seitlichen Greiferabstand ein:
1. Serviceroutine Nadel-Greifer > Schleifenhub ausführen
Über die Software werden die notwendigen Voreinstellungen an der
2. Maschinenoberteil umlegen ( S. 18).
3. Freiarm-Abdeckung abnehmen.
4. Stichplattenschieber öffnen.
5. Stichplatte ausbauen.
6. Transporteur ausbauen.
Serviceanleitung D869 e-con - 00.0 - 09/2023
Position von Greifer und Nadel
WARNUNG
Verletzungsgefahr durch spitze und sich
bewegende Teile!
Einstich oder Quetschen möglich.
Maschine in die Serviceroutine fahren, bevor Sie
die Position von Greifer und Nadel einstellen.
HINWEIS
Sachschäden möglich!
Beschädigung der Maschine, Nadelbruch oder Fadenbeschädigung
durch falschen Abstand zwischen Nadel und Greiferspitze.
Nach dem Einsetzen einer Nadel mit anderer Stärke den Abstand
zur Greiferspitze prüfen und falls nötig neu einstellen.
Seitlichen Greiferabstand einstellen
• Eine gerade und unbeschädigte Nadel ist eingesetzt
( Betriebsanleitung)
• Nadelstangenkulisse ist korrekt ausgerichtet ( S. 52)
• Schleifenhub-Stellung ( S. 56)
( S. 14).
Maschine ausgeführt.
53
